嵌入式五眼多头燃气灶具结构设计

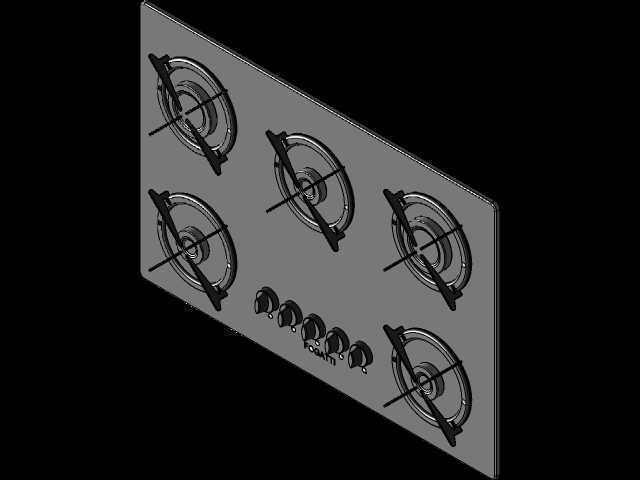

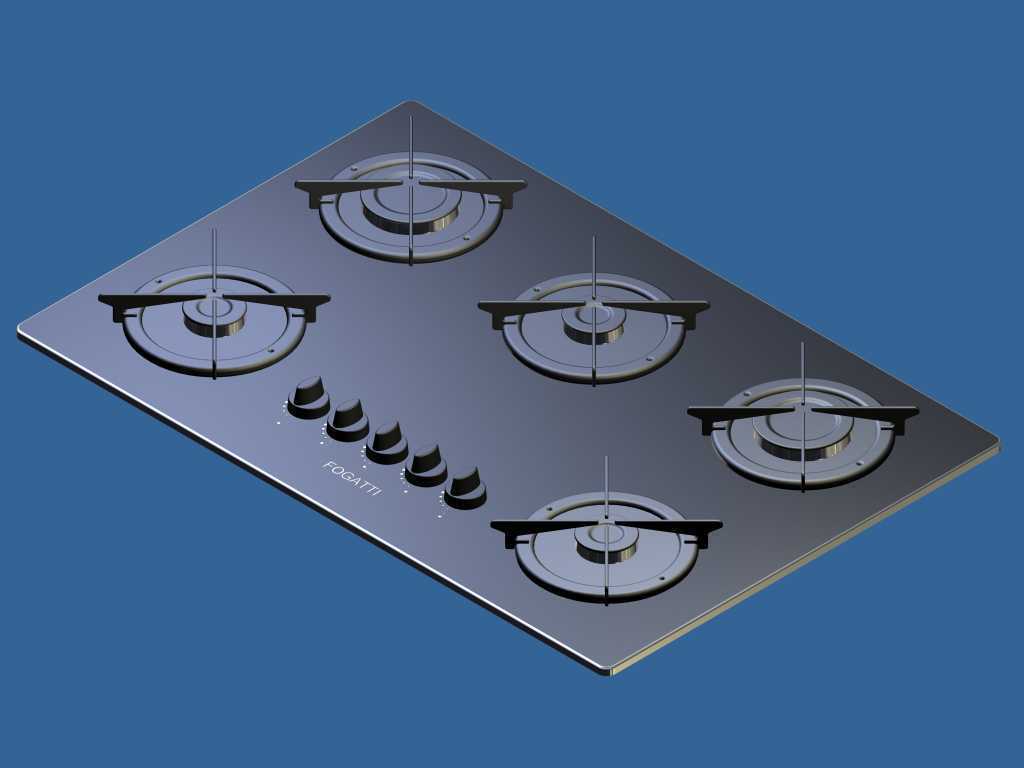

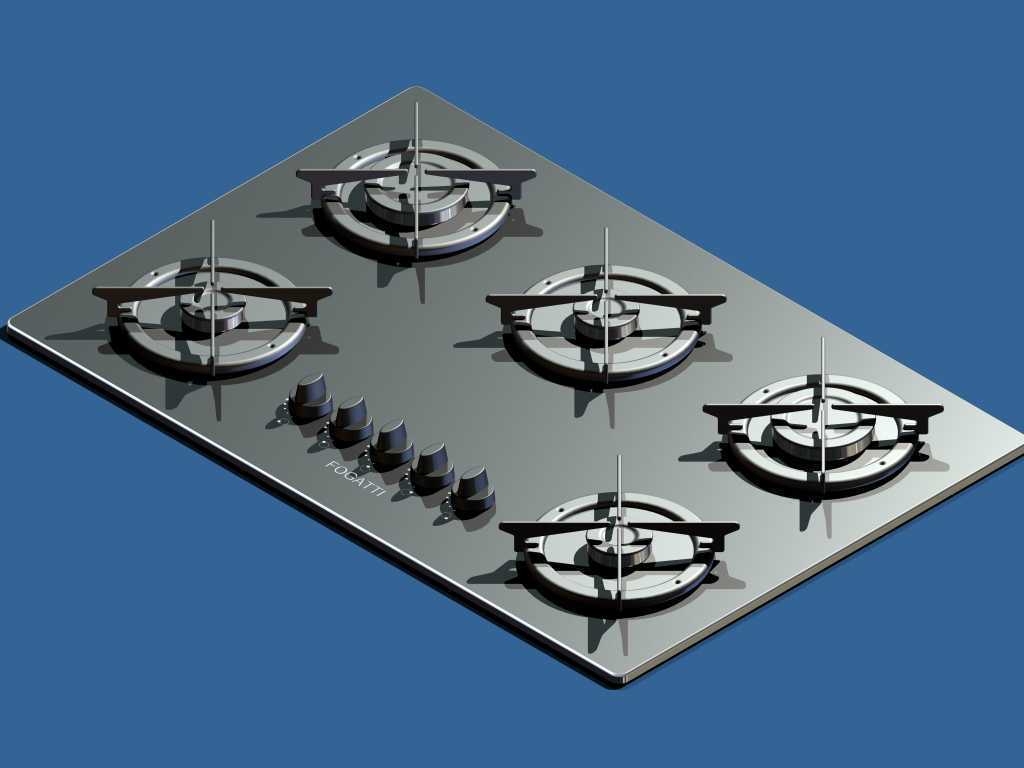

　　这款多头嵌入式燃气灶具的三维结构设计，核心围绕商用后厨与大户型开放式厨房的多线程烹饪需求展开，区别于常规家用双眼灶的功能局限，五组炉头的布局经过反复的操作动线模拟，最终采用非对称错落排布，避免多锅同时操作时的把手碰撞干涉。从实际应用场景来看，这类多头灶具常出现在西式开放式厨房、小型私房菜后厨、美食工作室等场景，可同时满足煎、炒、煮、焖、保温等不同烹饪操作的火力需求，无需反复挪动锅具切换炉头，大幅提升多菜品同步制作的效率。

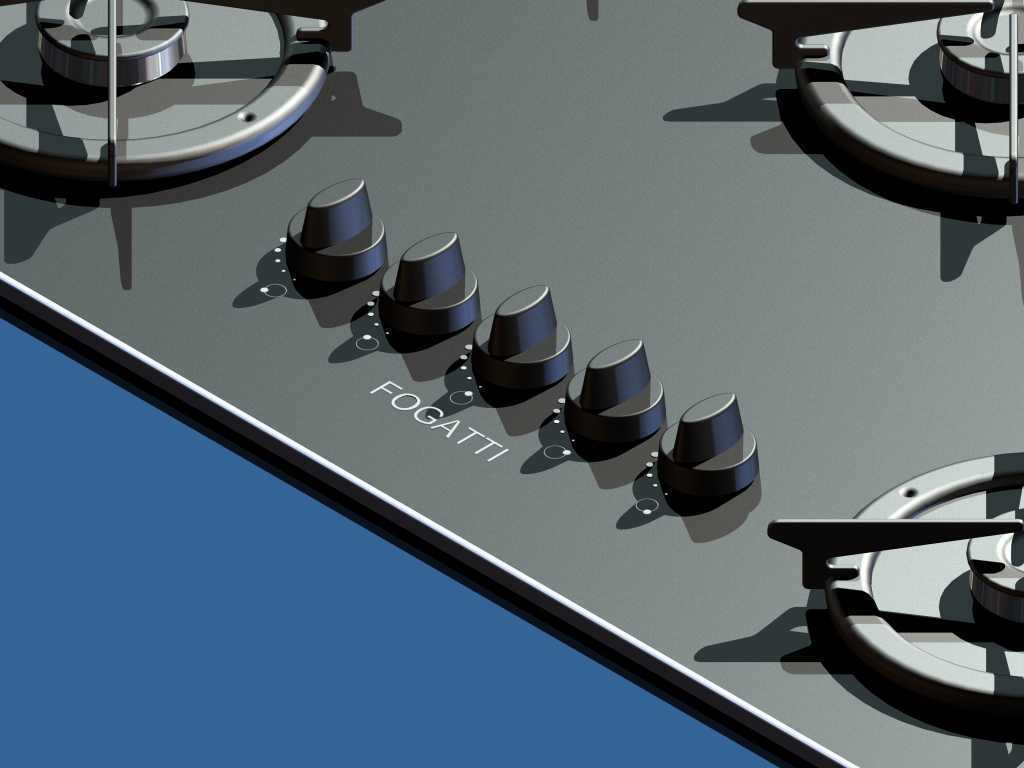

　　设计过程中首先敲定的是面板的安装边界，整体采用嵌入式安装适配标准橱柜台面开孔，面板边缘做了微斜边处理，既保证安装后与台面的贴合度，避免汤汁残渣渗入橱柜内部，也兼顾了台面的整体美观度。面板材质选用的结构参考了主流钢化玻璃灶具的受力特性，在炉头安装位做了局部加厚的结构预留，避免长期高温烘烤导致面板变形开裂。五组炉头的火力配置做了差异化区分，其中靠近操作位前方的炉头设置为最大火力档位，适配爆炒类的高热负荷需求，侧边与后侧的炉头依次递减火力，适配慢炖、保温、温锅等不同需求，对应的控制旋钮沿面板前侧斜向排布，每个旋钮的位置与对应炉头形成直观的位置映射，操作时无需低头辨认，减少误操作概率。

　　炉头的结构设计采用上进风结构，无需在橱柜内部预留额外的进风通道，降低了橱柜改造的成本，同时避免了开关橱柜门时的气流波动导致火焰熄火的问题。每个炉头配套的锅支架采用铸铁材质的防滑结构，支架的爪型角度经过适配测试，可兼容平底锅、尖底炒锅、小奶锅等不同底径的锅具，最小可支撑直径12cm的小型奶锅，最大可适配直径32cm的炒锅，不会出现锅具放置不稳侧翻的问题。炉头的火盖采用铜合金材质的结构设计，火孔分布做了内外环的区分，内环火孔集中在中心，适配小锅具的集中加热需求，外环火孔呈环形均匀分布，保证大锅具的底部受热均匀，避免出现局部过热糊底的情况。

　　在安装尺寸的边界设定上，整体面板的长宽尺寸适配常规60cm深度的橱柜，开孔尺寸预留了安装调节余量，方便现场安装时根据台面的实际开孔误差做微调，灶具底部的进气接头位置做了侧置设计，避免与橱柜后方的燃气管路产生干涉，同时预留了脉冲点火器与熄火保护装置的安装位，每个炉头都配套独立的热电偶熄火保护结构，当意外熄火时可自动切断燃气通路，符合燃气具的安全设计规范。面板下方的承托结构采用镀锌钢板的一体冲压成型结构，既保证整体结构的刚性，避免长期使用后出现面板变形，也可起到隔热作用，减少热量向橱柜内部传递，避免橱柜内部的管线长期受高温老化。

　　从结构设计的细节来看，旋钮与面板之间设置了耐高温的密封胶圈，避免烹饪过程中溢出的汤汁顺着旋钮缝隙渗入灶具内部，腐蚀内部的燃气阀件与线路，同时胶圈的阻尼设置也保证旋钮操作的手感反馈清晰，火力档位的定位准确。锅支架与面板接触的位置设置了硅胶防滑垫，既避免锅支架刮花面板表面，也可减少锅具放置时产生的碰撞噪音，同时防止锅支架在操作过程中出现滑动移位。整个模型的结构装配关系完整还原了实际产品的装配逻辑，所有部件的连接位置、安装间隙都按照实际生产的公差要求做了预留，可直接用于产品的结构评审、安装模拟以及后续的开模参考，也可作为厨电产品设计的参考案例，用于同类灶具产品的布局优化与结构改进。
