集成电机式工业齿轮减速驱动装置

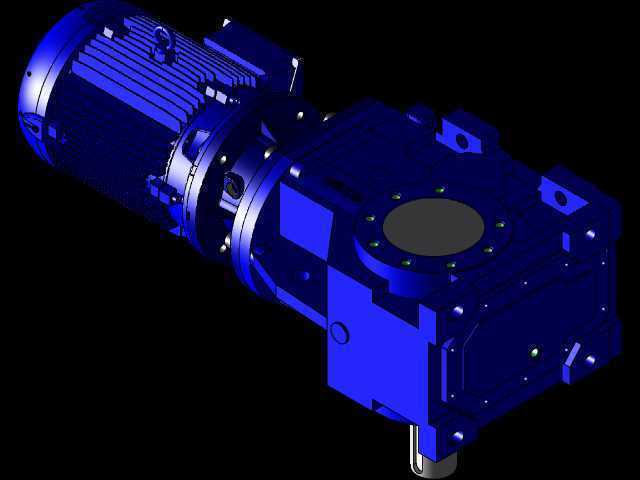

　　这套集成电机的齿轮减速驱动单元，在各类工业生产线的动力输送场景中适配性极强，不管是自动化输送线的辊道驱动、轻工包装设备的主传动，还是小型起重设备的行走机构动力输入，都能通过自身的减速增扭特性，匹配不同负载工况下的动力输出需求。从结构设计逻辑来看，整套装置采用电机与减速箱体直连的集成式布局，省去了额外的联轴器连接环节，既压缩了整体安装占用的轴向空间，也避免了分体式安装带来的同轴度误差问题，能有效降低设备运行过程中的传动振动与异常磨损。

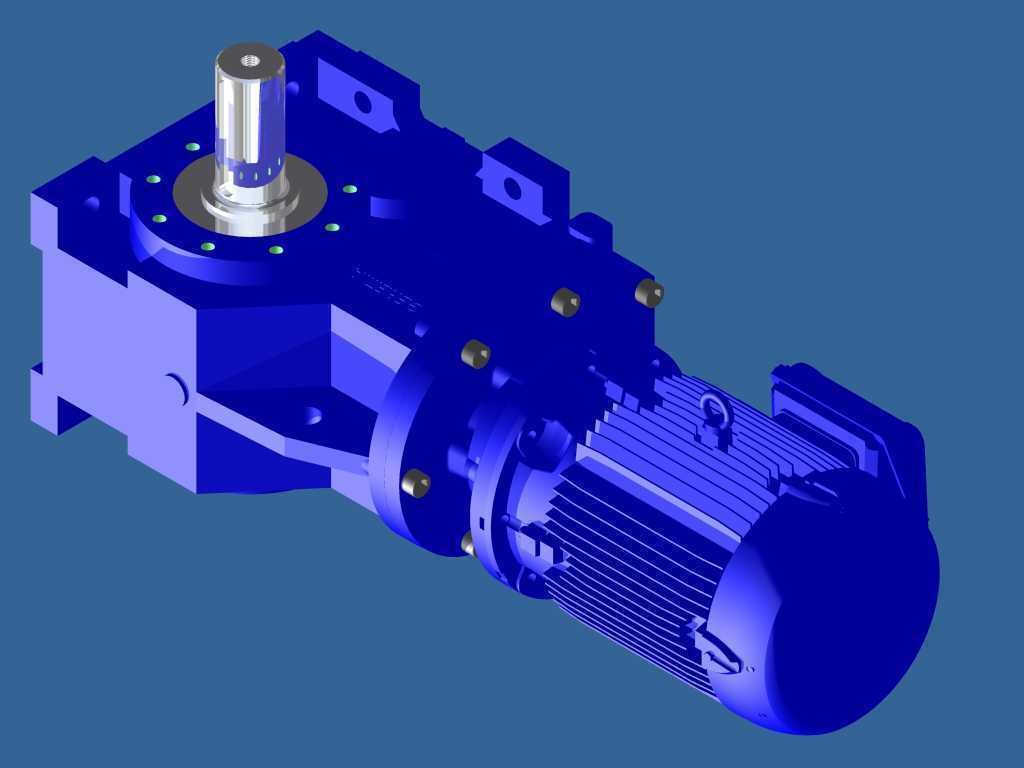

　　减速箱体采用铸铁材质的一体式铸造成型结构，箱体上预留的多个安装支耳带有定位销孔与螺栓过孔，可适配卧式、侧装等多种安装姿态，安装支耳的位置经过受力仿真校核，能承受额定负载下的倾覆力矩，不会出现安装位开裂的问题。箱体内部的齿轮传动副采用斜齿与锥齿组合的传动布局，高速级与电机输出轴直接衔接，通过多级齿轮减速将电机的高转速低扭矩输出，转化为低转速大扭矩的动力从输出轴端传出，输出轴采用调质处理的合金结构钢加工，轴端预留的键槽可直接配套传动链轮、齿轮或者联轴器，轴伸位置的密封采用双唇口骨架油封，能有效阻挡箱体内部润滑油泄漏，同时避免外部粉尘、水汽侵入箱体内部破坏齿轮啮合面。

　　集成的驱动电机采用散热筋一体式机壳设计，机壳表面的轴向散热筋顺着电机运行时的气流方向布置，能在设备连续运行过程中快速带走绕组产生的热量，电机尾部的散热风罩与风叶采用同轴固定结构，无需额外的冷却管路接入，降低了配套设备的外围管路布置成本。电机接线盒位于机壳侧上方，接线端子的排布预留了足够的接线操作空间，可适配不同方向的线缆进线需求，电机端盖与减速箱体的连接止口采用H7/h6的公差配合，装配时无需反复调整同轴度，就能保证电机转子轴与减速箱高速级齿轮轴的对中精度。

　　从安装边界尺寸来看，整套装置的输出轴中心高、安装支耳的孔距参数都符合通用工业减速电机的安装尺寸规范，可直接替换同功率段的传统分体式减速驱动单元，无需对原有设备的安装机架做额外改造。输出轴的轴伸长度、键槽尺寸都经过标准化设计，配套的传动件无需单独定制加工，能大幅缩短设备维护时的配件更换周期。箱体上设置的油位观察孔与注油、放油螺塞位置合理，日常维护时无需拆解设备就能完成润滑油的更换与油位检查，放油螺塞带有磁性吸附结构，能吸附齿轮啮合过程中产生的金属磨屑，减少磨屑对齿轮齿面的磨粒磨损，延长整套传动装置的使用寿命。

　　在实际选型适配过程中，这套驱动装置可根据不同的工况负载需求，匹配不同功率等级的驱动电机与不同减速比的齿轮组，输出转速覆盖每分钟几转到上百转的区间，能满足恒转速输出、短时过载冲击等不同工况的使用要求。齿轮副的加工精度控制在7级以上，齿面经过渗碳淬火处理，齿面硬度达到HRC58-62，既保证了传动过程中的平稳性，降低运行噪音，也能承受短时的过载冲击载荷，不会出现断齿、齿面点蚀等早期失效问题。箱体的合箱面采用密封胶加定位销的密封结构，合箱螺栓的排布均匀，能保证合箱面的压紧力一致，避免设备运行过程中出现合箱面渗油的问题。
