四级传动工业齿轮减速箱结构设计

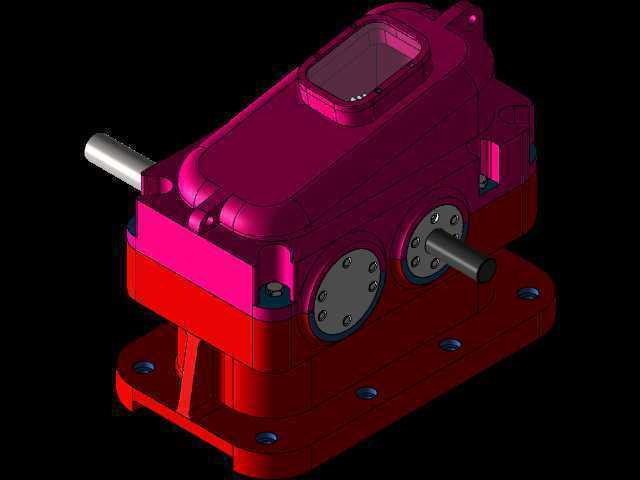

　　这款四级传动的齿轮减速装置，主要面向中低转速大扭矩的工业传动场景，常见于输送线驱动单元、小型建材加工设备、轻工生产流水线的动力匹配环节，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速高扭矩输出，同时承担传动系统的载荷缓冲、转速匹配作用，避免原动机直接接作业负载带来的冲击损伤，也能让原动机始终工作在高效转速区间，降低整套传动系统的能耗水平。从结构设计逻辑来看，这款减速箱采用平行轴四级齿轮传动布局，各级齿轮的参数匹配经过载荷分布校核，高速级采用小模数齿轮适配高转速下的平稳传动需求，减少高速转动下的齿轮啮合冲击与振动噪声，低速级采用相对更大的模数齿轮，来承受输出端的大扭矩载荷，避免轮齿在峰值载荷下出现弯曲断裂、

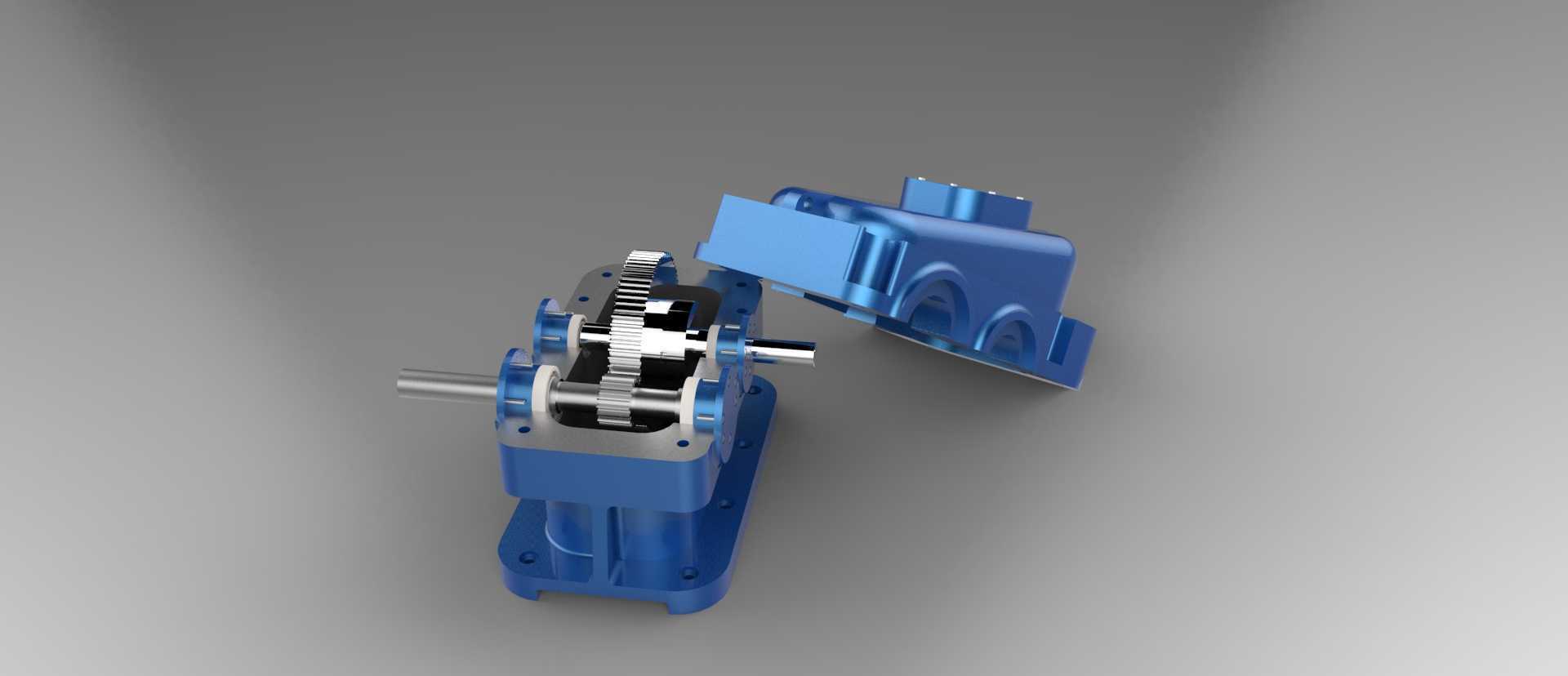

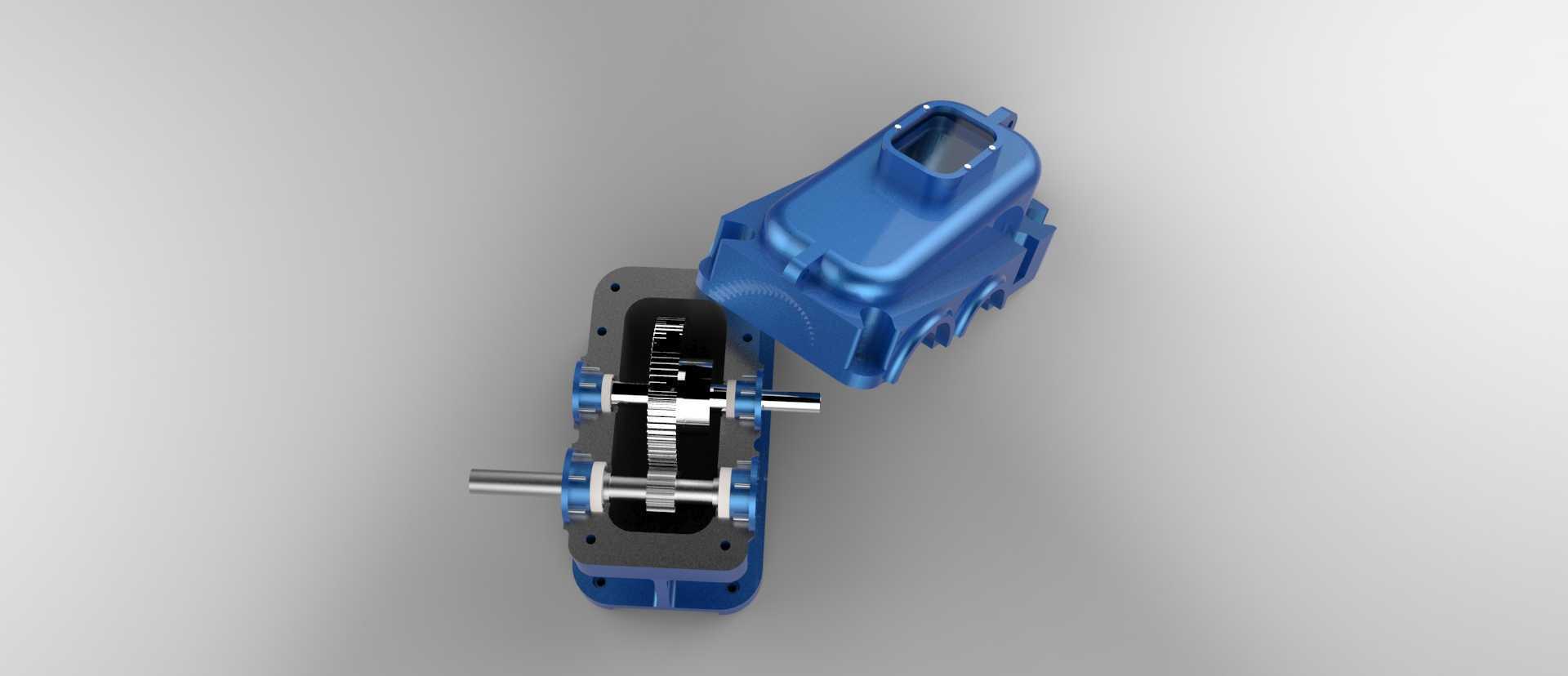

　　点蚀失效的问题。箱体内预留了四组轴承的安装位，对应四根平行布置的传动轴，轴承选型匹配不同轴段的径向与轴向载荷，输入轴端伸出箱体的部分设计了密封结构安装位，可适配骨架油封等标准密封件，防止箱体内润滑油泄漏，同时阻挡外部粉尘、切削碎屑、水汽等杂质进入箱体内部，破坏齿轮啮合面与轴承滚道的润滑环境。箱体采用剖分式结构设计，上下箱的结合面做了平面度加工处理，合箱后通过螺栓紧固保证密封性能，既方便生产阶段的齿轮、轴系组件装配，也便于后期运维过程中检查齿轮磨损情况、更换润滑油与失效易损件。箱体外部的加强筋结构沿着轴承座受力方向布置，在不额外增加箱体整体壁厚的前提下，提升轴承座位置的结构刚度，避免重载工况下箱体出现形变导致轴系偏斜，

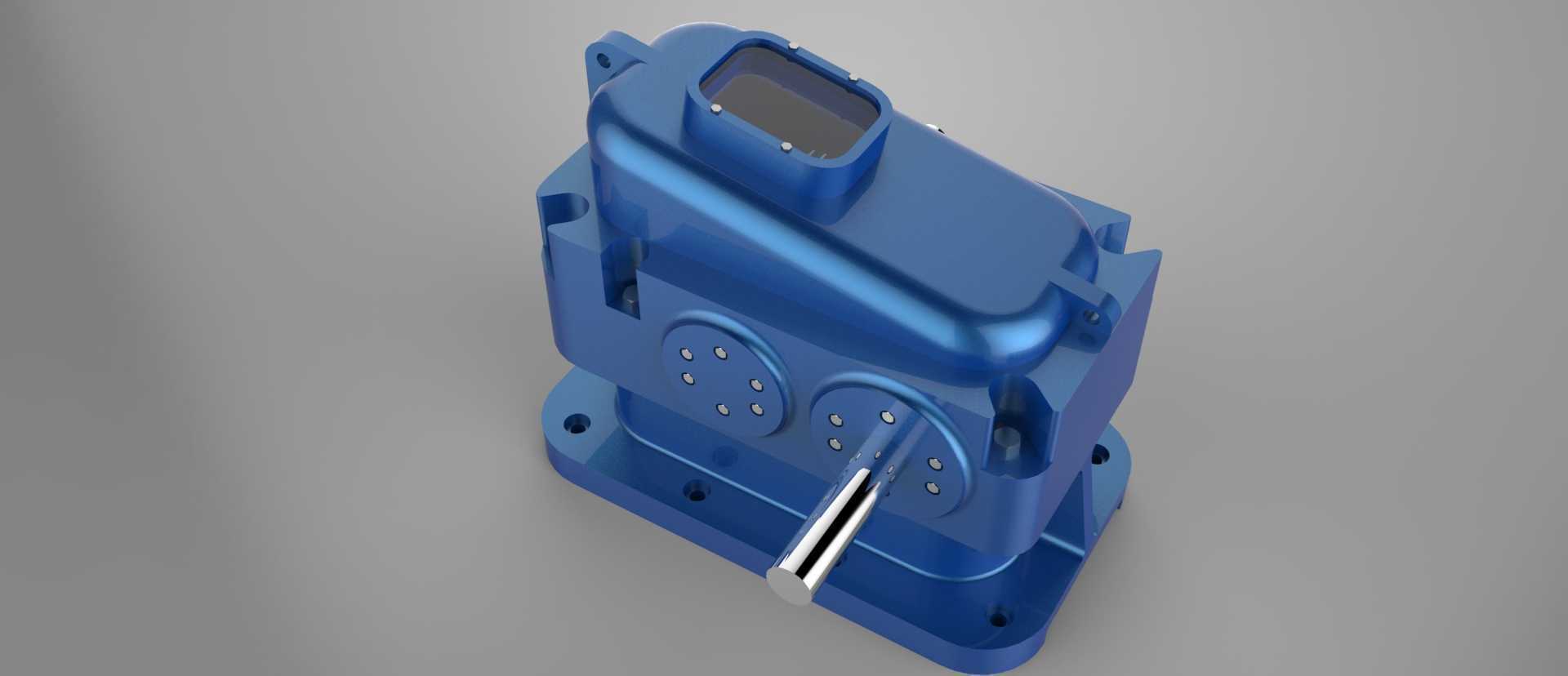

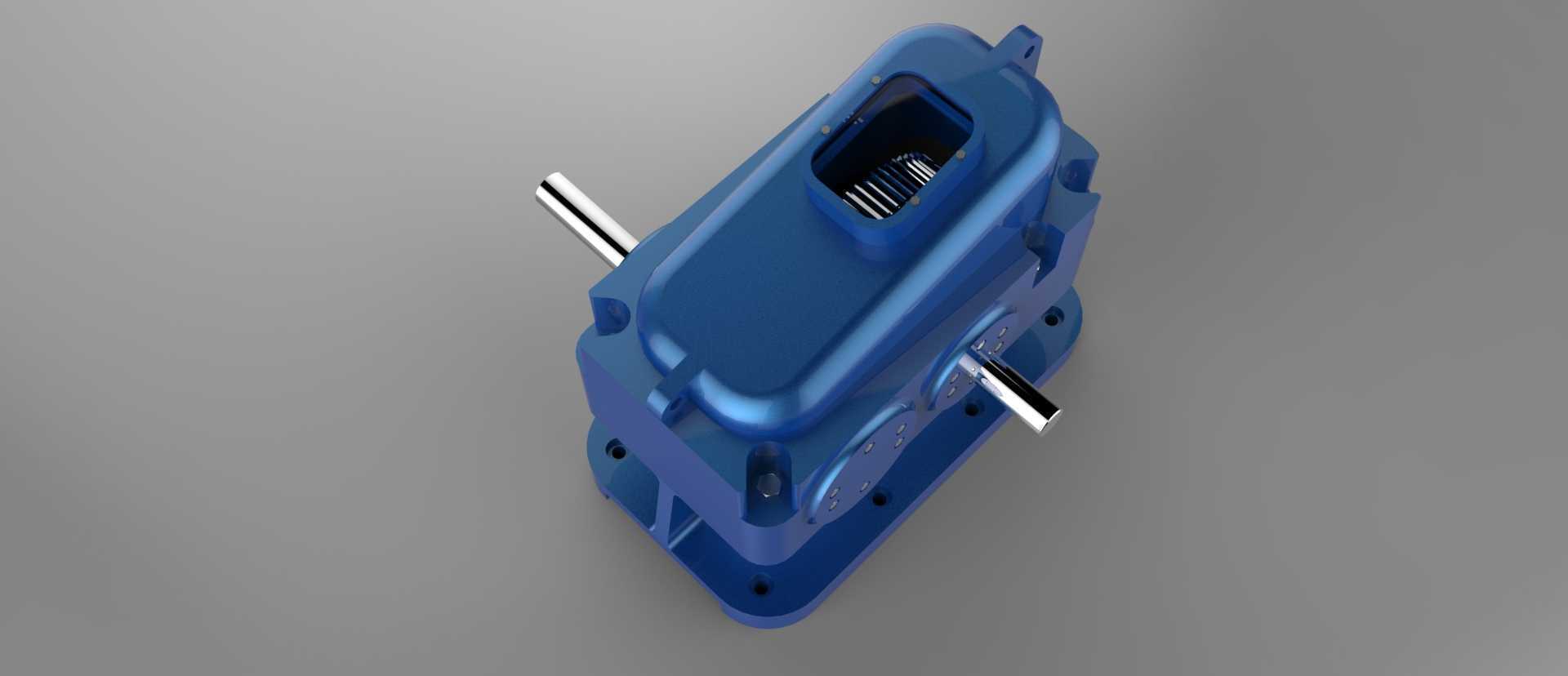

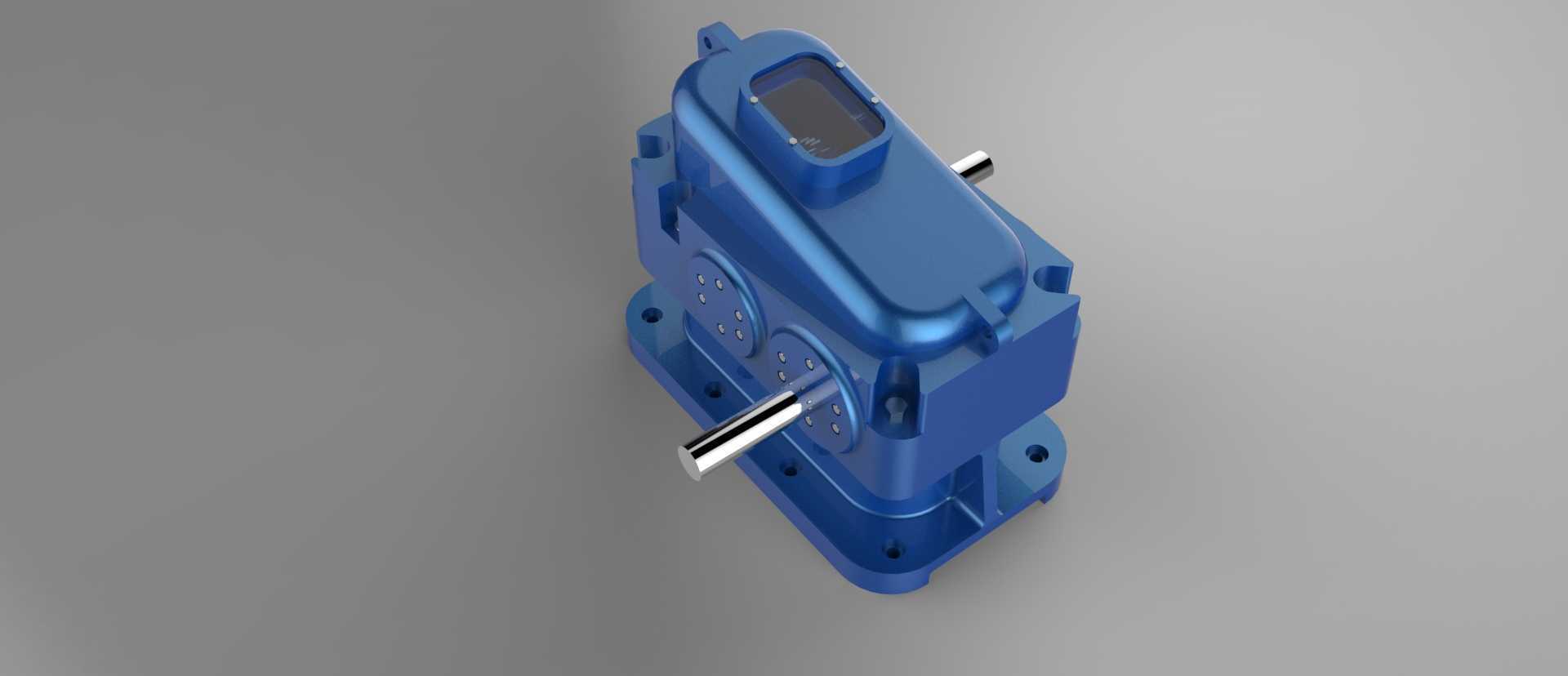

　　引发齿轮啮合偏载、轴承异常磨损的问题。安装底座的螺栓孔位置按照通用工业减速设备的安装尺寸规范设计，可直接适配多数常规工业设备的安装机架，不需要额外做安装位的改造加工，输入、输出轴的轴伸尺寸、键槽规格都符合对应传动扭矩等级的通用标准，可直接通过联轴器、链轮或者皮带轮与原动机、作业负载连接，降低现场安装的适配难度。箱体顶部预留了注油口位置，底部设置了放油螺塞的安装位，日常运维时可以直接从顶部加注规定标号的齿轮油，底部的放油口可以在换油时完全排空箱体内的旧油与沉积的金属磨屑，箱体侧面还预留了油位观察的结构位置，方便运维人员不用开箱就能直接检查箱体内的润滑油液位，避免缺油导致的齿轮干磨失效。在设计建模过程中，所有轴系的同轴度、

　　齿轮啮合侧隙都按照工业齿轮箱的通用公差要求做了装配约束模拟，各级齿轮的传动比分配经过优化，总减速比匹配常规四级传动的合理分配区间，避免单级传动比过大导致的齿轮轮廓尺寸超标、传动效率下降问题，整体结构紧凑，在保证传动强度与减速比要求的前提下，尽可能压缩了箱体的整体外形尺寸，减少设备安装所占用的空间，适配安装空间相对紧凑的工业设备场景。
