尼维拉多NK3立式输入减速机结构设计

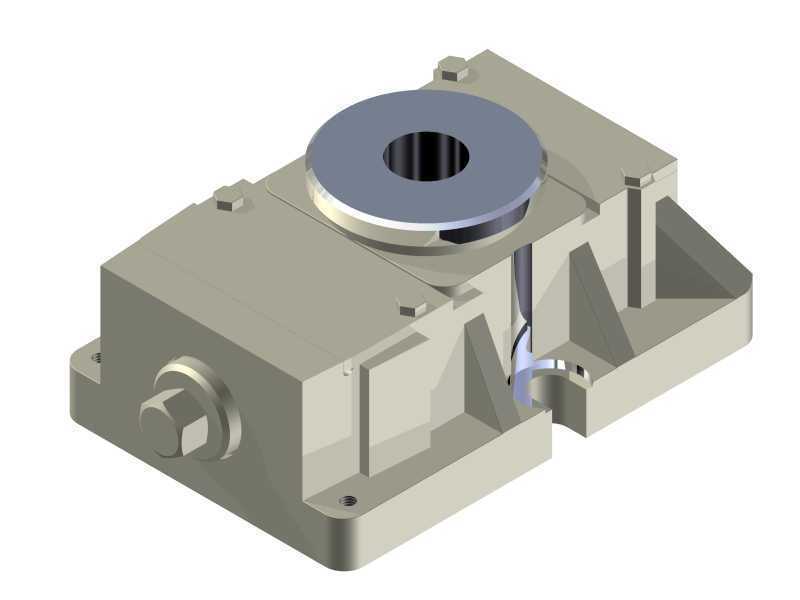

　　这款立式输入结构的减速机，主要面向中低负载的工业传动场景适配，常见于轻工生产线输送段、小型物料搅拌设备、包装机械的动力输入单元这类需要匹配原动机转速与执行端扭矩的工位，核心作用是把伺服电机或者普通异步电机输出的高转速低扭矩动力，通过内部齿轮副的啮合传动完成转速降低、扭矩放大的过程，同时保证传动过程的同轴度与运行稳定性，避免动力输出端出现径向窜动影响下游设备运行精度。从结构设计逻辑来看，这款机型采用了上置立式输入轴的布局，输入轴端设置了加厚的法兰安装面，能够直接与标准规格的电机法兰对接，不需要额外加装过渡连接座，减少了安装环节的同轴度校准工作量，也能压缩整套传动单元的轴向安装空间。箱体部分采用一体化铸造成型的灰铸铁材质，

　　侧壁设置了多道三角形加强筋结构，在不额外增加箱体整体壁厚的前提下，提升了箱体承受齿轮啮合径向作用力的刚度，避免长期满负载运行下箱体出现形变导致齿轮啮合间隙变大、传动噪音升高的问题。箱体底部设计了带安装孔的延展底座，四个安装孔的位置公差按照IT7级精度控制，安装时可以直接通过螺栓固定在设备的安装机架面上，底座与箱体衔接的位置做了圆弧过渡处理，减少应力集中导致的底座开裂风险。从安装边界来看，这款减速机的输入轴中心高与输出端的安装面高度差经过匹配计算，能够适配市面上多数常规规格的输送辊筒、搅拌桨叶的安装高度要求，不需要额外加高或者切削安装基面。箱体侧面预留了油位观察与注油的接口位置，日常维护时不需要拆解箱体就能完成润滑油的加注与油位检查，侧面的端盖采用止口定位结构，拆卸检修齿轮副的时候，只需要拆下端盖固定螺栓就能完成内部零件的更换，不需要整体将减速机从设备上拆下，降低了后期维护的工作量。内部传动结构采用硬齿面斜齿轮啮合设计，齿轮的齿面经过渗碳淬火处理，齿部精度控制在6级，能够保证传动过程的平稳性，降低运行时的啮合噪音，齿轮轴的支撑位置选用了适配径向与轴向复合载荷的轴承，能够同时承受齿轮传动过程中产生的径向力与输入轴端带来的轴向载荷，避免轴承过早出现点蚀失效。输入轴端的密封采用双唇口骨架油封结构，能够防止箱体内部的润滑油顺着输入轴渗出，同时阻挡外部环境中的粉尘、水汽进入箱体内部污染润滑油，延长齿轮与轴承的使用寿命。在实际选型适配过程中，

　　需要注意输入轴的轴径与所选电机输出轴径的匹配性，同时核算安装面的螺栓孔位置是否与设备机架的预留孔位对齐，避免出现安装干涉。这款减速机的输出端采用空心轴结构？不对，看模型的结构，哦不对，模型的输入是上方的立式孔，输出是侧方的轴端？哦不对，仔细看模型，上方的带孔法兰是输入连接位，侧方的带六角端盖的是输出轴的端盖？不对，重新理：哦，这款减速机的输入为上置的法兰式空心输入孔，可以直接套入电机的输出轴，通过键连接传递扭矩，侧方的伸出轴为输出端，能够通过联轴器或者链轮、皮带轮连接下游的执行部件。箱体的边角位置都做了倒角处理，避免安装过程中尖锐边角划伤操作人员，箱体顶部的几个凸台是箱盖连接的螺栓凸台，凸台高度经过计算，

　　能够保证螺栓拧紧时有足够的螺纹啮合长度，不会出现滑牙问题。在设计建模过程中，这类减速机的结构需要重点关注各轴系的中心距公差，因为中心距的偏差会直接影响齿轮的啮合侧隙，侧隙过大会导致传动回程误差变大，侧隙过小则会导致齿轮运转时卡滞、温升过高。同时箱体的轴承孔同轴度需要严格控制，否则会导致轴承安装后出现偏载，运行时轴承发热严重，大幅缩短使用寿命。这款机型的整体结构紧凑，相比同功率规格的平行轴卧式减速机，立式输入的布局能够节省水平方向的安装空间，适合安装空间局促的设备工位使用，比如小型自动化生产线的机架内部，不需要预留过长的水平安装位置就能完成动力单元的布置。另外箱体底部的排油孔设置在底座的最低位置，更换润滑油时能够将箱体内的旧油完全排净，避免旧油中的金属碎屑残留在内腔中，加剧齿轮与轴承的磨损。
