卧式直连电机驱动离心泵结构设计

　　在工业流体输送场景里，这类卧式直连结构的离心泵是中小流量工况下的常用选型，和带联轴器的分体式泵组不同，直连结构把泵头的叶轮轴直接和电机输出轴做同轴刚性连接，省去了联轴器找正的装配工序，也减少了传动环节的功率损耗，整体轴向尺寸更紧凑，对安装空间的轴向长度要求更低，很适合用在设备集成度高、安装预留空间有限的生产线配套场景，比如小型循环水系统、机床冷却供液单元、小型化工介质中转工位都能见到这类结构的泵组。

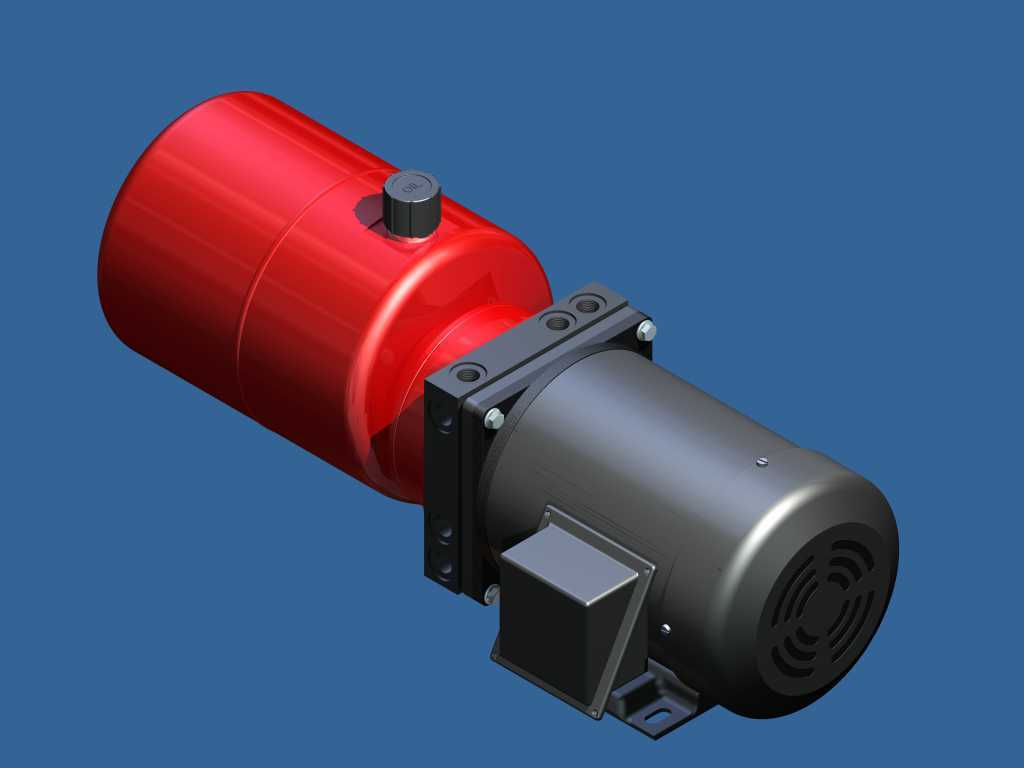

　　从结构设计逻辑来看，泵头部分采用端进顶出？不对，图里的泵头是红色的涡壳结构，哦不对，这个是卧式安装，泵的进出口应该是在涡壳的径向和轴向？不对，看模型的结构，红色部分是泵的涡壳腔体，和电机连接的是黑色的连接支架，这个支架承担了泵头和电机的定位连接作用，支架上的安装孔位和电机前端盖的止口做了配合定位，保证泵轴和电机轴的同轴度公差控制在0.05mm以内，避免运行时出现轴系挠曲、密封件偏磨的问题。泵涡壳顶部设置了排气螺塞，也就是模型上那个黑色的小旋钮结构，首次启泵前可以拧开这个螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽送介质，这个细节是离心泵设计里的必备结构，很多新手建模的时候容易漏掉这个功能结构，导致模型和实际工业产品脱节。

　　电机部分采用标准的三相异步电机结构，侧面的接线盒是标准的进线安装结构，底部带安装脚座，可以和泵的安装底座配合固定，整个泵组的安装基准是电机底脚和泵体支架的共同安装面，建模的时候已经把安装孔的位置、底脚的高度差做了对齐处理，实际选型安装的时候只需要按照模型里的安装孔位预留地脚螺栓孔就行，不需要额外调整安装高度。连接支架上的螺栓采用内六角圆柱头螺钉，沉孔安装的设计避免螺栓外露磕碰，也能让支架的外表面更平整，减少积灰积液的死角，适合在有少量喷淋、粉尘的车间环境里使用。

　　从功能特性来说，这种直连离心泵的过流部件和电机完全隔离，泵腔和电机轴之间采用机械密封结构，密封位置就在连接支架的内部腔体里，更换密封件的时候不需要把整个泵头从管路上拆下来，只需要拆开连接支架的螺栓就能抽出密封组件，维护效率比分体式带联轴器的泵高很多。泵涡壳的流道采用等变曲率的涡形设计，建模的时候是按照流体仿真优化后的流道曲线做的实体建模，流道表面没有突变的台阶或者锐角，能减少介质在流道里的湍流损失，提升泵的运行效率，降低运行时的流体噪音。

　　安装边界方面，整个泵组的最大径向尺寸是电机外壳的直径，轴向总长度是泵涡壳端面到电机风罩端面的距离，接线盒的突出高度是整个泵组的最大高度方向尺寸，建模的时候已经把所有突出部件的外形都做了还原，在做设备布局三维仿真的时候，直接导入这个模型就能准确预判安装空间是否足够，不会出现现场安装时和周边管线、设备结构干涉的问题。另外电机尾部的风罩和散热筋结构也完全按照实际工业电机的结构建模，散热筋的走向是轴向平行布置，和电机运行时风叶产生的冷却风流向一致，能保证电机运行时的散热效果，不会因为建模时简化散热筋导致后续做热仿真的时候出现结果偏差。

　　在实际工程应用里，这类泵的适配介质多为清水、低粘度无颗粒的工业液体，输送介质温度一般不超过80摄氏度，如果要输送腐蚀性介质只需要更换泵涡壳和叶轮的材质就行，整体的连接结构、安装尺寸都可以保持通用，这也是这种直连离心泵结构被广泛应用的原因——结构通用化程度高，备件替换成本低，装配工序简单，适合批量配套在各类工业流体输送工位。建模的时候所有配合面的公差都按照机械设计手册里的推荐值做了预留，比如电机止口和连接支架的配合采用H7/h6的间隙配合，既能保证装配时的定位精度，又不会出现装配卡滞的问题，螺栓孔的位置度公差也控制在0.1mm以内，和实际工业产品的加工精度要求一致，不管是用来做设备布局的参考模型，还是用来做结构设计的参考原型，都能满足工程使用的精度要求。
