多通法兰连接式泵体承压壳体结构

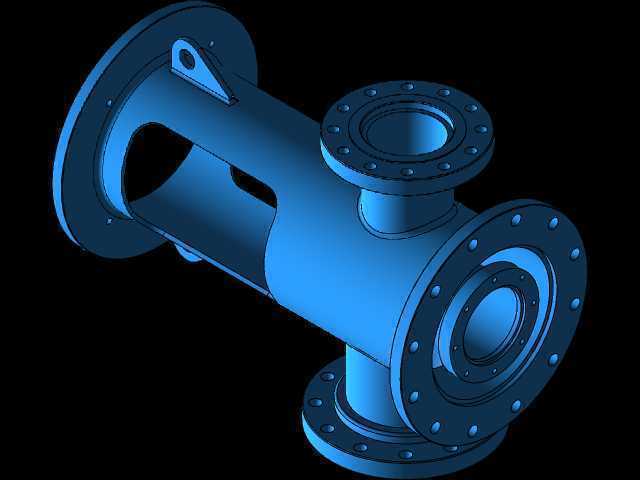

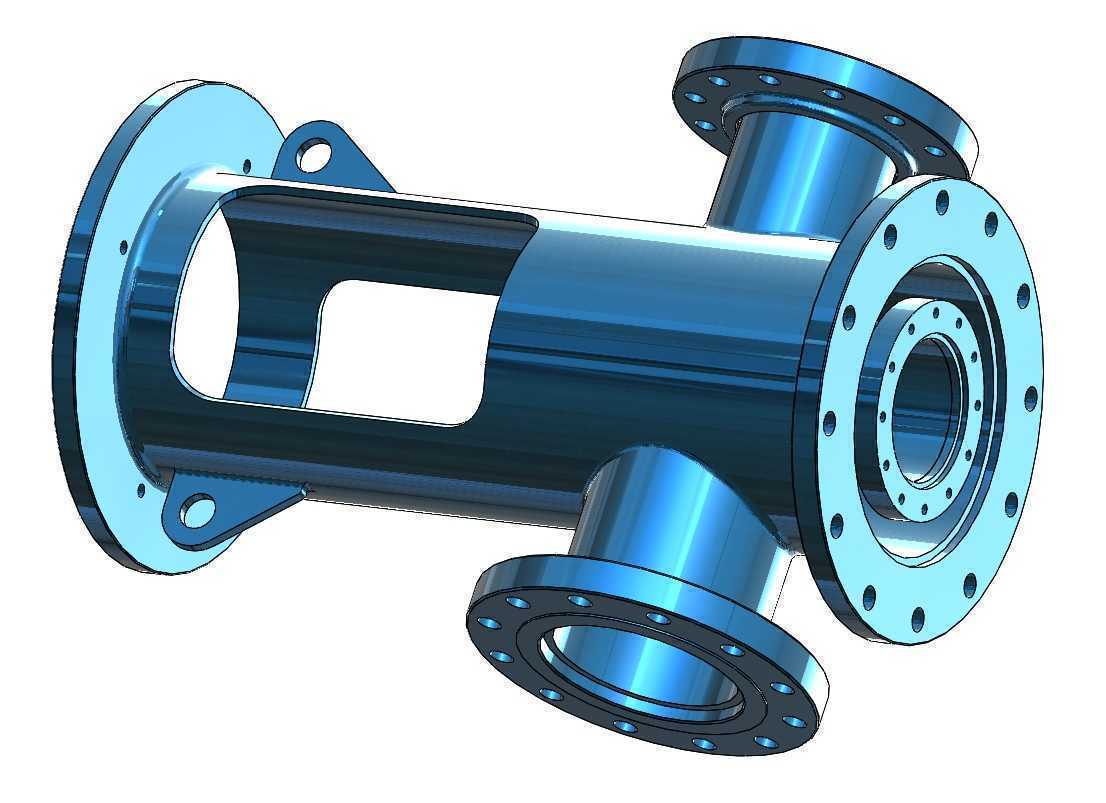

　　该结构为流体输送泵的核心承压壳体部件，在各类工业流体输送场景中承担介质导流、承压密封、部件集成安装的核心作用，常见于石油化工输送管线、市政给排水泵站、工业循环水系统、化工介质输送工位等场景，是离心泵、柱塞泵等多类泵型实现流体动能转换的基础承载构件。从实际工况适配来看，该壳体采用多法兰通口布局，主体为筒状承压结构，侧部分别设置三个不同通径的法兰连接端，其中一端为大口径主法兰，用于对接泵的叶轮腔或动力输入端，另外两个对称布置的侧法兰可用于介质进出、旁路回流、仪表安装或者辅助管路对接，法兰端面均布螺栓孔，可通过标准紧固件实现与对接管路、端盖的刚性密封连接，适配不同压力等级的管路连接需求。壳体侧面开设的长条形镂空窗口，并非减重设计，

　　而是为了方便装配阶段调整内部叶轮、密封件的安装位置，同时在日常运维阶段可直接观察内部密封件磨损、介质积留情况，无需完全拆解泵体即可完成部分检查作业，大幅降低运维拆解的工作量。端部带安装孔的支耳结构，是专门设计的安装固定点位，可通过螺栓将整个泵头固定在泵架或者安装基座上，支耳的位置经过受力校核，可抵消泵运行过程中产生的径向振动与轴向推力，避免连接法兰受额外附加载荷导致密封失效。从设计思路来看，该壳体的壁厚根据各部位承压等级做了差异化设计，法兰连接位置做了局部加厚处理，避免螺栓预紧力导致法兰变形，筒身主体在满足承压强度要求的前提下做了等强度壁厚设计，既保证1.6MPa及以下常规工况的承压可靠性，又能控制整体铸件重量，降低材料成本。

　　各通口的同轴度、法兰端面的平面度都有严格的形位公差要求，建模阶段就需要考虑铸造拔模斜度、加工余量预留，避免后续机加工阶段出现壁厚不均、密封面加工余量不足的问题。安装边界方面，该泵头的主法兰通径、侧法兰通径均匹配标准管路法兰规格，安装支耳的孔位间距、安装面到主法兰端面的距离都适配常规卧式泵的安装基座尺寸，可直接替换同规格的老旧泵头部件，无需对现有管路、安装基座做额外改造。内部流道做了圆弧过渡设计，避免介质在壳体内出现直角折返导致的流阻增大、局部湍流问题，可有效降低泵运行过程中的水力损失，提升泵组整体运行效率。壳体的密封槽位置设置在各法兰端面的内侧，可适配O型圈、金属缠绕垫等多种密封件，满足不同温度、不同腐蚀属性介质的密封需求，

　　在输送清水、轻度腐蚀性工业废水、常温油品等介质时都能保证长期密封可靠性。建模过程中需要重点关注各法兰螺栓孔的位置度、支耳安装面的平面度、内部流道与各通口的对接顺滑度，这些参数直接影响后续零件加工、装配的可行性，若螺栓孔位置度超差，会导致现场安装时法兰无法对接，若内部流道存在台阶凸起，会在运行过程中产生局部冲蚀，缩短壳体的使用寿命。
