集成式电动润滑油泵供油单元结构

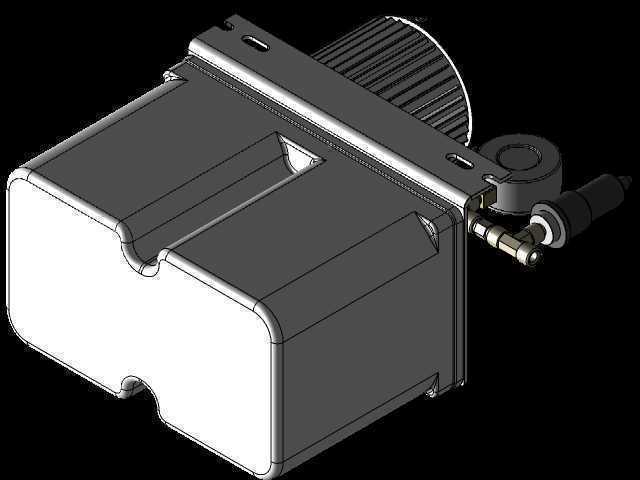

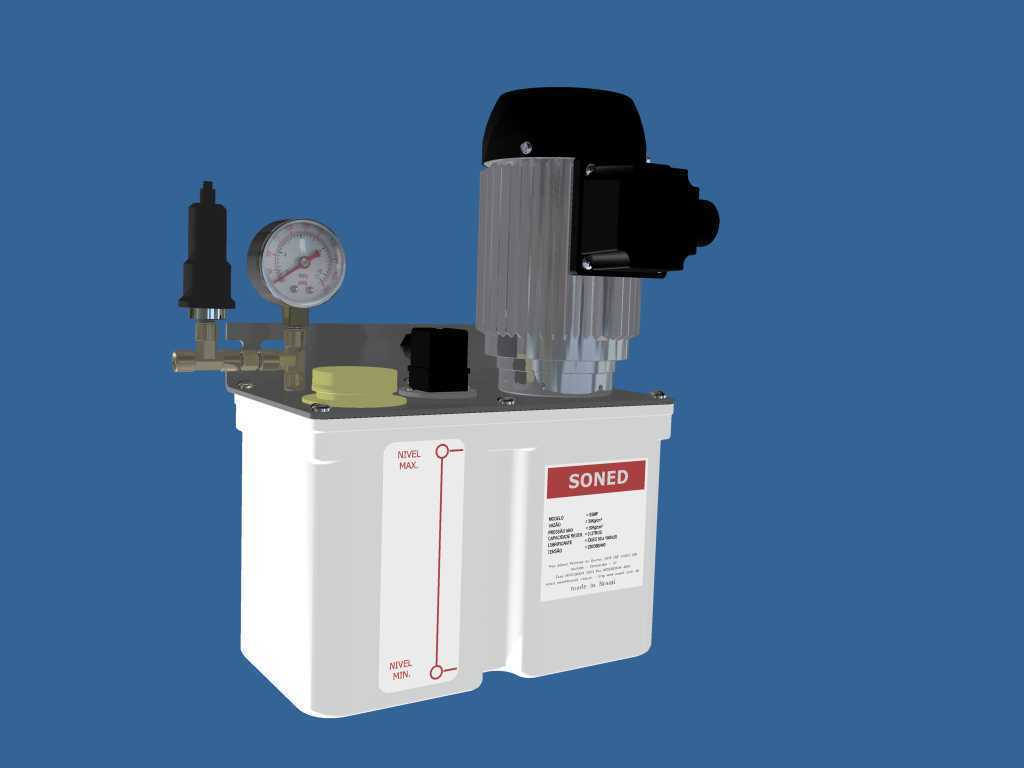

　　这套集成式电动润滑供油单元，主要面向中小型自动化生产线、数控加工设备、小型液压站以及集中润滑系统的终端供油场景，在机床导轨润滑、主轴轴承稀油循环、输送线链轮轴承组供油、小型减速机齿轮溅油补充等工况下都能适配。从结构布局来看，整体采用储油腔体与动力单元一体化的紧凑设计，白色半透明工程塑料储油箱作为主体承载结构，箱体侧面预留了清晰的油位观测刻度，上下两个液位标记点直接标注了最低运行油位与最高注油上限，现场运维人员无需打开注油口就能快速判断剩余油量，避免缺油干磨或者注油过量溢出的问题。储油箱顶部的安装平面做了加厚筋条处理，用来承载电机泵组、调压阀、压力表以及注油透气组件，所有外接管路都采用黄铜卡套接头连接，相比螺纹密封的结构，

　　卡套接头在频繁震动的设备工况下密封可靠性更高，也方便后期拆解维护。动力单元采用立式安装的单相异步电机直连摆线泵的结构，电机外壳带散热筋结构，连续运行工况下能保证绕组温度维持在合理区间，泵体吸油口直接深入储油箱底部，吸油口处附带粗滤滤网，能拦截油液内的大颗粒杂质，避免泵体齿轮磨损。调压溢流阀集成在泵组出口侧，配套的耐震压力表直接显示出口供油压力，现场调试时可以根据润滑点的实际需求调整溢流阀的弹簧预紧力，将出口压力稳定在设定区间，多余的油液会通过溢流管路直接返回储油箱，不需要额外外接回油管路，进一步简化了外部配管的工作量。从安装边界来看，储油箱底部为平整安装面，四个角预留了沉头安装孔，可以直接固定在设备的机架安装平台上，

　　整体安装占用的横向空间不足半米，纵向高度也控制在合理范围，对于安装空间局促的小型设备来说适配性很强。出口管路预留了标准外螺纹接口，可以直接对接铝塑管或者金属油管，将加压后的润滑油输送到各个润滑点，注油口带透气塞结构，既能避免运行时箱体内形成负压影响泵的吸油效率，也能阻挡外部粉尘落入油箱污染油液。设计过程中特意将调压组件与压力表布置在靠近操作侧的位置，日常巡检时站在设备正面就能直接读取压力数值，调整压力时不需要探身到设备后侧，操作便利性更强。储油箱的材质选用耐油改性工程塑料，长期接触矿物润滑油不会出现溶胀、开裂的问题，相比金属焊接油箱，塑料箱体的自重更轻，也不会出现内壁锈蚀污染油液的问题，适合中小型设备的批量配套使用。

　　在实际选型适配时，需要根据润滑点的总耗油量匹配对应的电机功率与泵的排量，这套结构的排量覆盖常规小型设备的润滑需求，供油压力可以覆盖低压稀油润滑的常用区间，对于需要间歇供油的工况，还可以在出口侧额外加装时间控制电磁阀，实现定时定量供油，避免长期连续供油造成的油液浪费。整套结构的所有外露部件都做了圆角处理，没有尖锐的突出棱角，安装和维护过程中不容易划伤操作人员，电机的接线盒朝向侧面，接线时不需要拆卸上部的其他组件，电气布线的走向也更顺畅。
