带过滤组件的工业流体输送泵装置

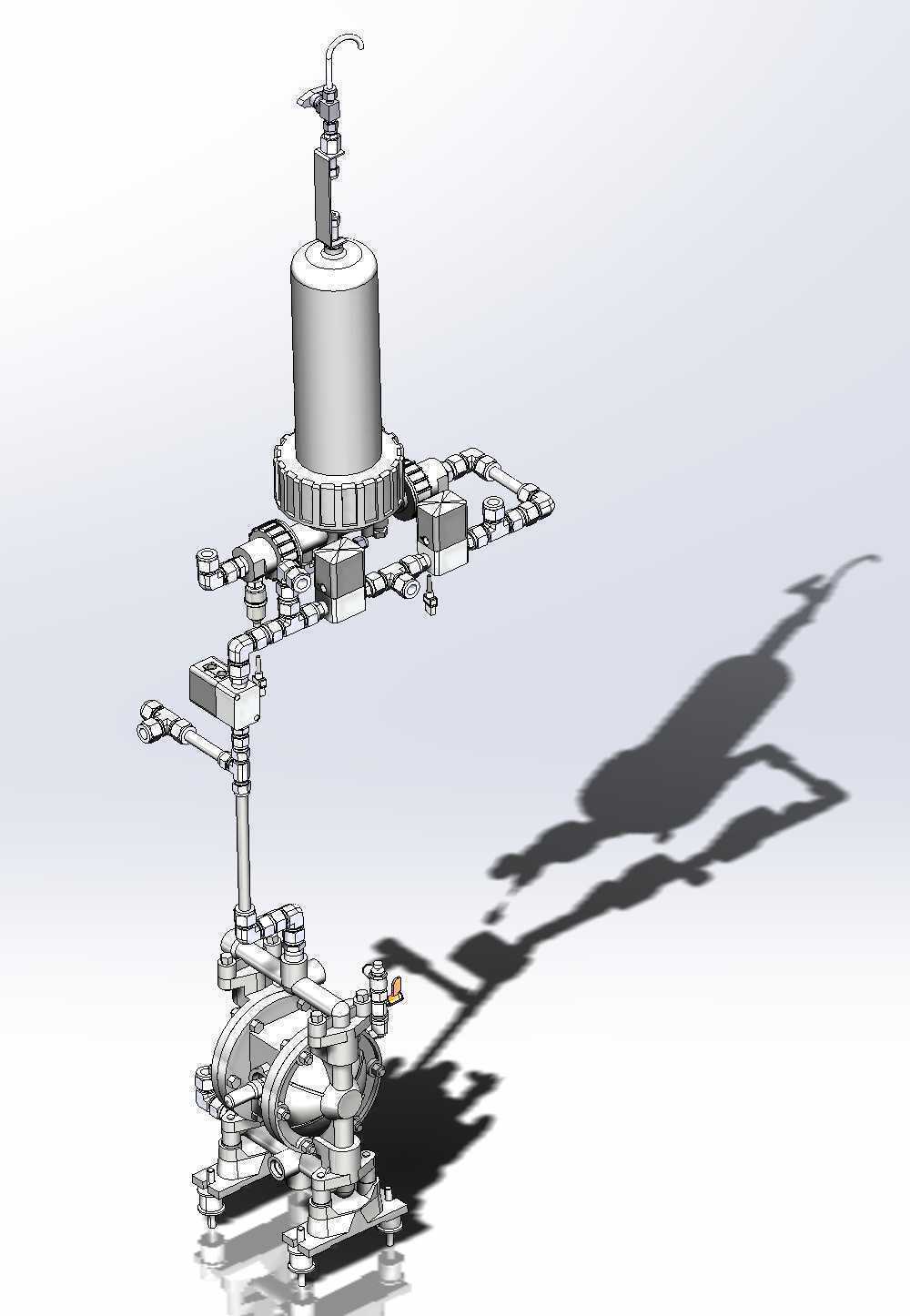

　　在化工原料输送、中小型生产线流体供给、民用净水增压这类场景里，普通离心泵经常因为介质里混有的焊渣、颗粒杂质出现叶轮卡滞、密封面磨损的问题，后期拆检维护的频次高到会打乱整条产线的运维节奏，这套带过滤组件的液体泵装置，就是针对这类痛点做的集成化结构设计。整套装置把过滤单元和泵送单元做了一体化的集成布局，没有采用行业常见的泵体进出口外接独立过滤器的拼接方案，过滤腔体直接设置在泵的吸入端上方位置，介质进入泵腔之前会先经过过滤组件的拦截，大尺寸的硬质颗粒、絮状杂质会被截留在过滤腔内部，避免杂质进入泵的运动副区域磨蚀叶轮、机械密封和泵体内壁，从源头降低泵送含杂质流体时的故障概率。从结构布局来看，装置下部是双隔膜结构的泵送主体，

　　这种结构本身就具备自吸能力，不需要提前灌泵就能完成低位流体的抽吸，适合输送有一定腐蚀性、或者含少量细小颗粒的介质，相比离心泵对介质清洁度的容忍度更高；上部的圆柱形过滤腔体采用快拆式的压盖结构，日常清理滤芯的时候不需要拆解整个泵体管路，只需要松开顶部的锁紧结构就能取出过滤元件，运维操作的耗时比外接独立过滤器的方案缩短近一半。管路布局上，装置的进出口管路采用多通路的集成阀组设计，出口端预留了多个分支接口，可以同时对接不同的输送支路，不需要在泵出口额外加装分流三通和独立控制阀，减少了管路连接的密封点，也就降低了长期运行过程中出现跑冒滴漏的概率。安装边界方面，整套装置的底部采用框架式支撑脚，四个支撑点的安装孔位做了统一的间距设计，

　　可以直接固定在预制的安装基座或者移动式小推车上，不需要额外做适配支架；整体的横向安装尺寸控制在常规小型泵送设备的安装区间内，替换原有同流量等级的普通泵组时，不需要重新改造现场的安装基础和管路走向，适配性较强。设计过程中特意将过滤单元的重心设置在泵体主支撑结构的正上方，整套装置的重心落在底部支撑框架的中心区域，运行过程中泵体产生的往复振动不会引发装置的偏摆，不需要额外做配重加固，安装时的固定要求比分体式的泵滤组合更低。操作端的阀门手柄都设置在装置的外侧操作面，操作人员站在装置正面就可以完成进出口阀门开闭、过滤腔排气、支路切换的所有操作，不需要探身到装置后侧或者管路缝隙里操作，现场使用的便利性更高。在流体通路的设计上，

　　过滤腔到泵吸入端的流道做了圆弧过渡处理，没有直角转弯的结构，减少了介质流动过程中的阻力损失，同等功率下的输送效率比采用直角管路连接的分体式结构更高，同时也避免了杂质在流道转角处堆积堵塞的问题。泵体的隔膜腔结构做了对称布局，往复运动过程中的惯性力可以相互抵消，运行时的振动幅度比单隔膜泵更小，配套的管路不需要做额外的软连接减震也能保持稳定的密封状态，适合用在对振动控制有一定要求的室内安装场景。这套装置的结构设计没有采用冗余的复杂结构，所有功能组件都围绕“降低含杂质流体输送故障率、减少现场运维工作量”的核心需求设置，不管是用于小型化工生产线的原料输送、循环水系统的增压供水，还是用于水处理环节的流体加压输送，都能在不额外占用过多安装空间的前提下，完成稳定的流体输送作业，同时把后期的维护难度和维护成本控制在较低的水平。
