格拉纳哈散料输送螺旋叶片结构

　　在散状物料的连续输送作业场景里，螺旋输送构件是承担物料推送、均化给料的核心执行部件，本次呈现的变径变距螺旋叶片结构，主要适配颗粒状、粉状散料的中短距离输送工况，常见于粮食转运、矿粉给料、建材粉料输送、农牧场饲料输送等作业环节，这类构件依靠旋转过程中叶片型面与物料的接触推力，克服物料与输送槽体的摩擦阻力、物料自身的内摩擦阻力，推动物料沿轴向持续移动，完成封闭或半封闭通道内的物料转运作业。从结构设计逻辑来看，该叶片采用等厚钢板成型的单片螺旋组焊结构，区别于常规等螺距等直径螺旋叶片，该结构的螺距沿轴向呈现渐变特征，靠近进料端的螺距更大，可快速承接进料口落入的散料，避免进料段物料堆积堵料，随着向出料端延伸，螺距逐步收窄，

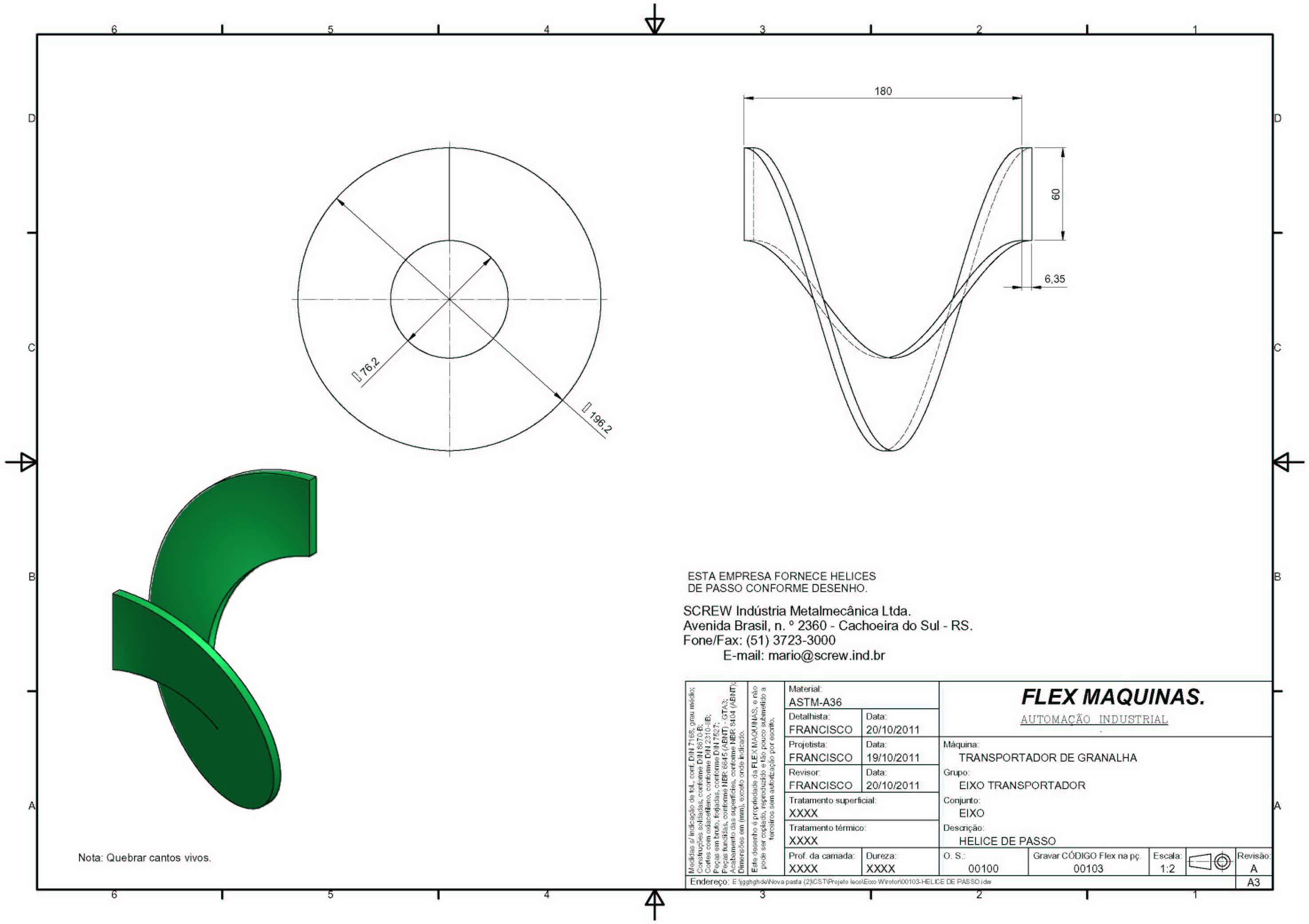

　　可对输送过程中的物料形成轻微的挤压密实效果，既能够减少输送过程中的物料撒漏，也能适配后续需要定量给料的作业工位需求。叶片的径向尺寸同样做了适配性设计，从工程图纸标注的尺寸边界来看，叶片最大回转直径为180mm，叶片轴向投影的型面高度差为85mm，安装时需要匹配内径略大于叶片回转直径的U型槽或圆管输送腔，单侧预留3-5mm的装配间隙，既避免叶片旋转过程中与腔壁发生剐蹭干涉，也不会因间隙过大导致物料卡滞在叶片与腔壁的缝隙中。叶片的中心安装基准为同轴的内孔结构，内孔直径匹配标准输送螺旋轴的轴径，安装时需要保证叶片内孔与螺旋轴的同轴度公差控制在0.2mm以内，避免叶片旋转时出现径向跳动，导致运行振动加剧、轴承负载异常升高。

　　从实际使用的功能特性来看，该螺旋叶片的型面经过曲面光顺处理，叶片边缘做了倒钝处理，不存在尖锐的棱角或加工毛刺，推送物料时不会出现物料卡挂在叶片接缝处的问题，对于流动性一般的粉状物料、带有轻微湿度的颗粒物料，渐变螺距的结构能够有效降低物料在输送过程中的结拱概率，相比常规等螺距叶片，同等转速下的输送稳定性更高，给料精度波动可控制在5%以内。设计过程中需要重点考量叶片的成型工艺，这类单片螺旋叶片通常采用钢板下料后热压成型的工艺制作，下料时需要根据螺旋的升角、螺距变化率计算精确的展开料尺寸，避免热压成型后出现螺距偏差、型面翘曲的问题，组焊到中心轴上时，需要采用对称分段焊接的工艺，减少焊接变形导致的叶片形位公差超差。安装边界方面，

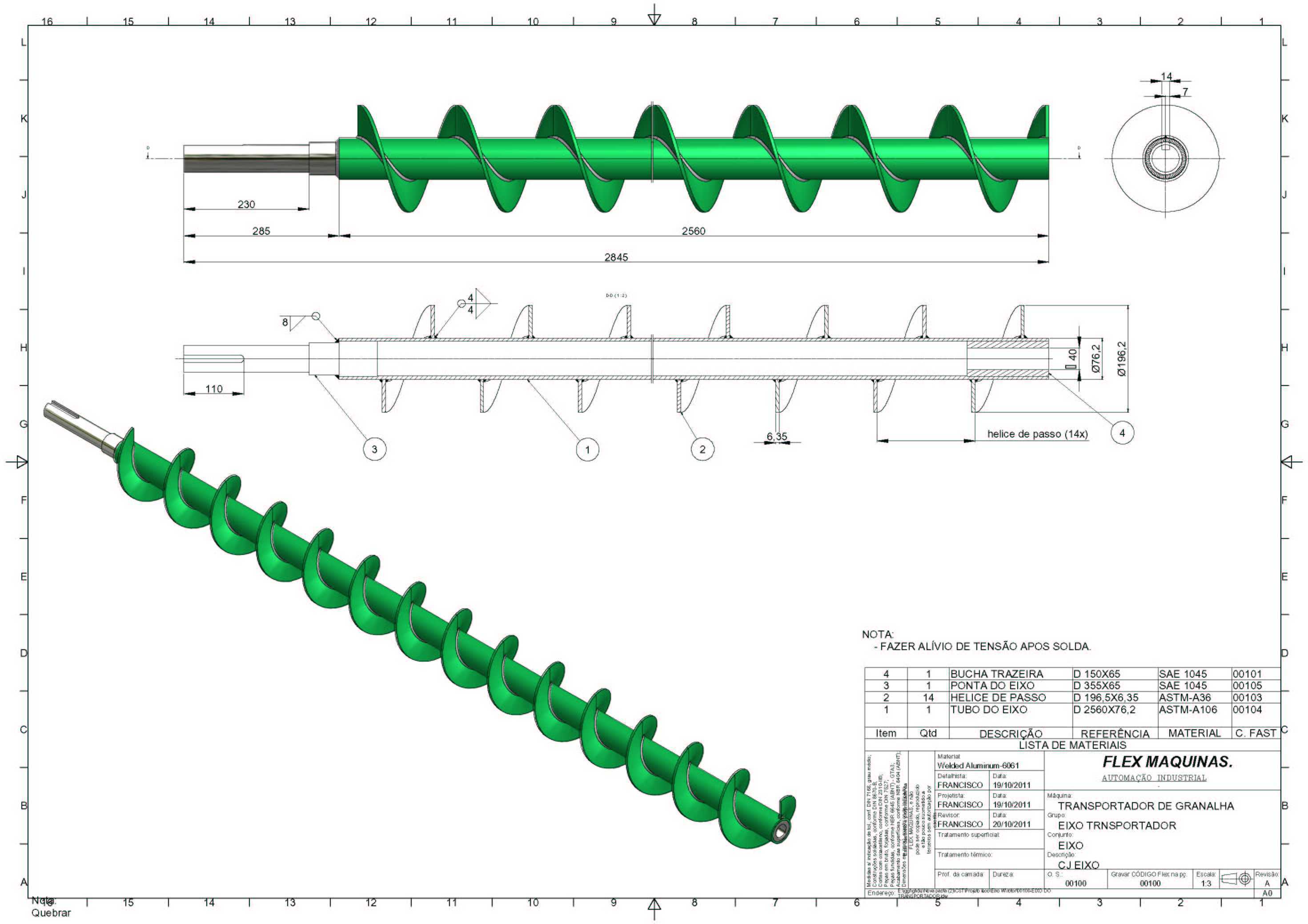

　　该叶片装配完成后，整体螺旋轴的两端需要配置带座轴承作为支撑，进料端的轴承需要配置密封结构，避免细粉料进入轴承座导致轴承磨损卡滞，靠近出料端的位置可根据作业需求配置反向止推叶片，减少物料对端部轴承的轴向挤压。在实际工况适配中，该结构的螺旋叶片可根据输送物料的磨琢性选择不同的板材材质，输送粮食、饲料等无磨琢性的物料时可采用普通碳素钢板制作，输送矿粉、水泥等磨琢性较强的物料时，可更换为耐磨钢板或在叶片边缘堆焊耐磨层，提升构件的使用寿命。日常运维过程中，需要定期检查叶片的磨损情况，尤其是叶片外边缘与腔壁间隙位置的磨损量，当磨损量超过2mm时需要及时补焊或更换叶片，避免间隙过大导致输送效率下降，同时需要检查叶片与中心轴的焊接位置是否存在开焊裂纹，避免运行过程中叶片脱落造成设备卡滞。
