时产两吨食品颗粒物料输送给料设备

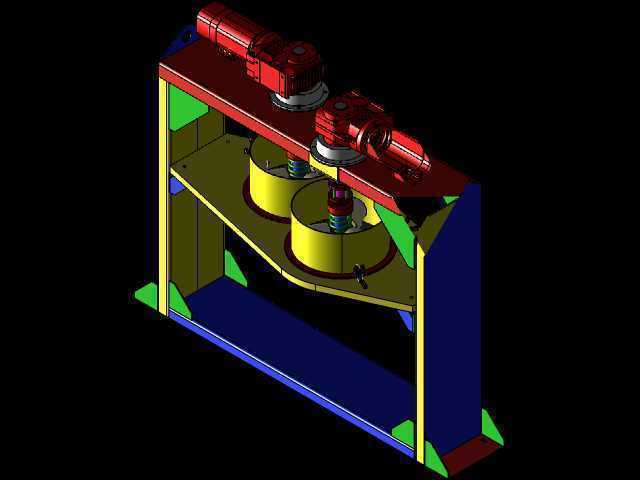

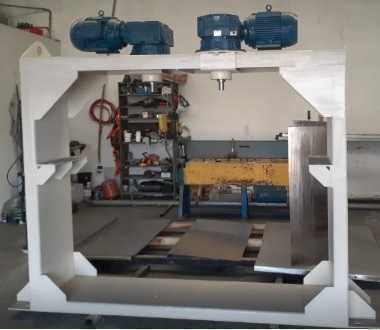

　　这套给料输送结构主要面向食品加工产线的散料连续输送场景，适配颗粒状、毛皮状、颗粒状散料的匀速给料作业，单小时额定处理量可达2000公斤，能够匹配中型食品加工产线的前端上料、工序间转运需求，常见于杂粮加工、休闲食品生产、饲料预处理等工段，负责将上游料仓出料的散料均匀输送至下游加工设备，避免物料堆积导致的工段堵料、给料不均问题。从结构设计来看，整体采用框架式焊接机架作为承载主体，机架主体采用型钢与折弯钢板拼焊成型，底部设置通长安装底板，底板上预留多组螺栓安装孔，可直接通过膨胀螺栓或连接螺栓固定在车间地坪或者设备安装平台上，安装时需保证机架纵向水平度偏差不超过千分之一，避免内部输送构件运行时出现偏载、跑偏问题。机架两侧设置立式安装支板，

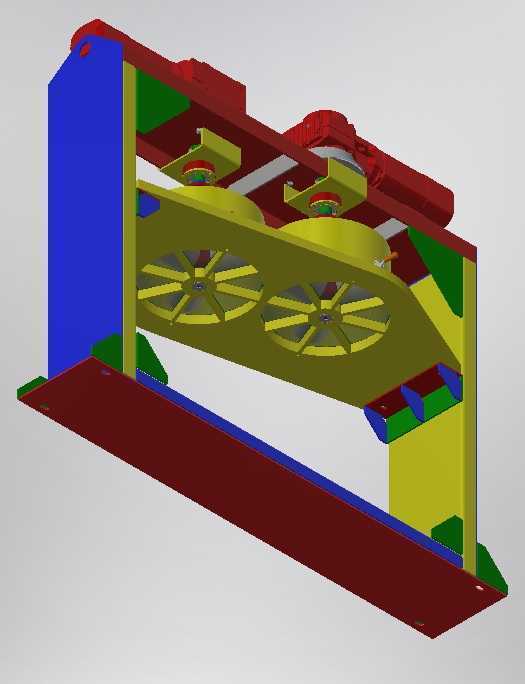

　　支板上预留轴承座安装位，用于固定双输送轮组的转轴，双轮组平行布置在机架中部，轮体采用辐条式镂空结构，在保证结构强度的前提下有效降低了转动惯量，减少驱动端的启动负载，轮缘位置做圆弧过渡处理，避免刮损输送载体。驱动单元布置在机架顶部一侧，采用直连驱动的布置方式，减少中间传动环节的功率损耗，驱动端与输送轮轴之间通过联轴器直连，传动效率更高，同时便于后期维护拆解。机架内部设置多组导向托板，托板采用折弯成型的钢板制作，表面做光滑打磨处理，减少物料输送过程中的摩擦阻力，托板与机架之间采用螺栓连接，可根据输送物料的堆积密度调整托板的安装间隙，适配不同粒径的散料输送需求。机架侧边设置多组加强筋板，筋板采用三角形布置，分别焊接在立式支板与底部底板、

　　顶部横梁的连接位置，提升整体框架的抗扭刚度，避免设备满负载运行时出现机架晃动、焊缝开裂的问题。设备的物料承载面采用倾斜布置，倾斜角度根据散料的安息角做匹配设计，既保证物料能够在重力辅助下匀速向前输送，又不会出现物料自流滑料的问题，输送速度可通过驱动端的调速单元在一定范围内调整，适配不同加工节拍的产线需求。在安装边界方面，设备整体宽度控制在常规产线的通道预留尺寸范围内，侧边预留足够的维护操作空间，驱动端一侧预留不小于600mm的检修空间，便于后期对驱动单元、轴承组件做润滑维护和易损件更换，设备进料端可直接对接上游料仓的出料口，出料端可衔接斗式提升机、筛分设备或者加工主机的进料口，接口位置可根据对接设备的尺寸做适配调整，

　　无需额外做大幅结构改动。设计过程中针对食品接触部位的材质做了适配考量，与物料直接接触的托板、轮体、机架内侧护板均可采用食品级材质制作，满足食品加工行业的卫生要求，设备整体结构无卫生死角，所有拼接位置均做圆弧过渡处理，便于生产结束后的清洁冲洗，避免物料残留滋生细菌。双轮组的转轴两端采用带座轴承支撑，轴承选用密封型深沟球轴承，可有效阻挡散料粉尘进入轴承内部，延长轴承的使用寿命，轴承座与支板之间采用螺栓连接，可通过调整螺栓位置微调轮组的平行度，补偿加工和焊接过程中产生的形位误差，保证输送载体运行时不出现跑偏、打滑问题。机架底部的安装底板上设置长条形调节孔，可在安装时微调设备的整体位置，降低对基础预埋精度的要求，减少现场安装的调试工作量。
