洗衣输送线侧过渡帷幔结构设计

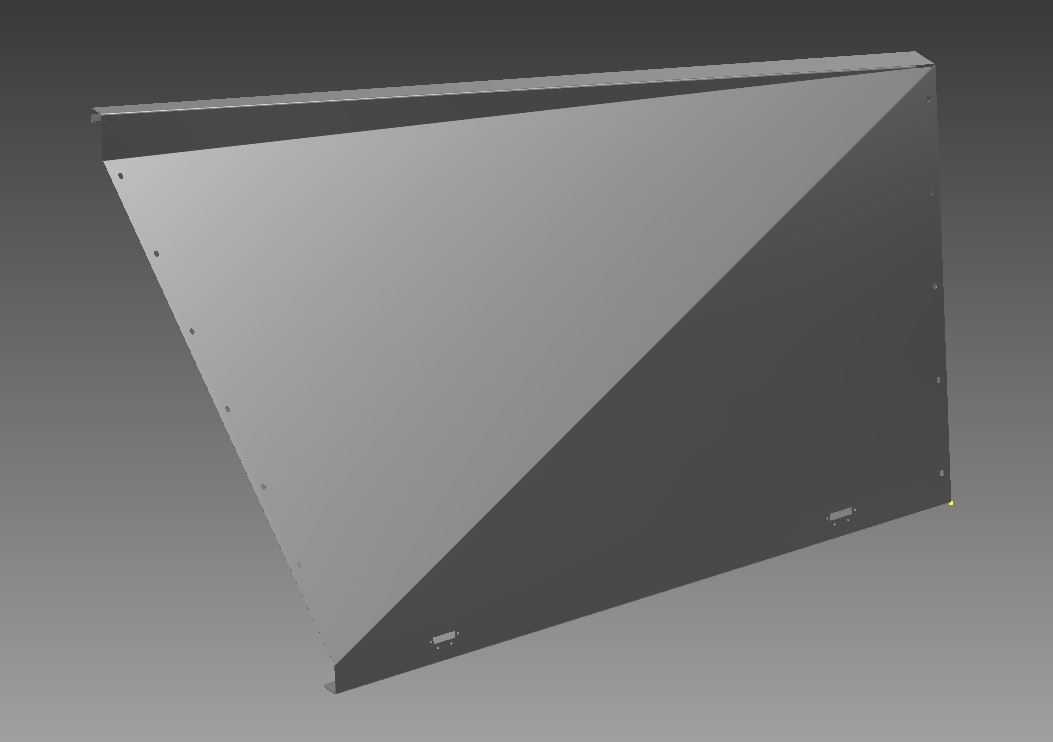

　　在商用洗衣房的连续化布草输送作业场景中，不同功能段的输送设备衔接位置，往往存在布草滑落、卡滞、边角剐蹭的问题，侧过渡帷幔就是专门针对这类衔接场景设计的配套结构件，主要安装在洗衣输送机的侧边衔接位，填补两段输送设备之间的侧边空隙，同时对输送过程中偏移的布草起到导向归位的作用，避免布草从侧边缝隙掉落至设备下方造成污损，或是卡入输送辊筒的转动间隙引发设备停机故障。从结构设计逻辑来看，该帷幔采用整体斜切式的薄板构型，整体为大面平整的金属薄板结构，靠近输送面的一侧做了斜向收边处理，安装后板面与输送方向形成一定的倾角，当布草在输送过程中向侧边偏移接触到帷幔板面时，会顺着倾斜的板面自然滑回输送主通道，不会出现硬剐导致的布草勾丝、扯破问题，

　　这一设计也充分考虑了商用洗衣场景下布草种类繁杂的特点，不管是轻薄的床单枕套，还是相对厚重的毛巾浴巾，接触到板面时都能顺畅导向，不会出现卡料问题。在安装边界的设计上，帷幔的板边均匀排布了多个安装孔位，孔位间距按照洗衣输送机通用的侧边型材安装槽间距做匹配，现场安装时不需要额外对型材进行打孔加工，直接通过标准紧固件就能将帷幔固定在输送机的侧边框架上，安装后帷幔的下边缘与输送皮带的上表面预留了3到5毫米的安全间隙，既不会因为间隙过大导致小件布草从缝隙漏出，也不会因为间隙过小摩擦输送皮带造成皮带异常磨损。帷幔的整体长度尺寸适配常规宽度的洗衣输送线单段衔接位，高度方向覆盖输送面上方200毫米的防护区间，

　　足够应对洗衣房常规堆叠高度下的布草输送防护需求，斜切的上端边缘做了折边钝化处理，避免安装和后期维护过程中锋利的板边划伤作业人员，同时折边结构也提升了薄板整体的结构刚度，长期受布草挤压碰撞也不会出现板面变形、外翘的问题。从实际使用的工况适配角度，该帷幔的板面做了哑光平整处理，没有多余的凸起结构，不会勾挂布草上的系带、标签等附属部件，板面的倾斜角度经过多轮现场调试优化，既保证了导向归位的效果，也不会因为倾角过小导致布草在板面处堆积，在两段输送设备存在高度差的衔接位置，该帷幔还能起到过渡导流的作用，让布草从高位输送段顺滑过渡到低位输送段，不会因为高度差出现布草抛落、散乱的问题，大幅降低后续工位整理布草的人工工作量。

　　不同于常规的垂直式侧边挡板，这种斜向帷幔结构在安装时不需要额外占用输送通道的有效宽度，安装后输送面的有效作业宽度不会被压缩，能够保证大尺寸布草的顺畅通过，同时薄板结构的自重较轻，单人就能完成安装和拆卸作业，后期设备清洁维护时，只需要擦拭板面就能去除附着的毛絮、水渍，维护成本极低。在结构强度设计上，帷幔选用的板材厚度兼顾了轻量化和抗变形需求，正常使用过程中即使受到布草堆的侧向挤压，也不会出现板面凹陷、连接位松动的问题，安装孔位的位置做了局部沉台处理，紧固件安装后螺帽完全沉入沉台内，不会突出板面形成剐蹭点，从根源上消除了布草勾挂的风险。针对洗衣房高湿度、存在洗涤剂腐蚀的使用环境，该帷幔的板材表面做了对应的防护处理，长期处于潮湿环境下也不会出现锈蚀、表层脱落的问题，使用寿命能够匹配洗衣输送线的整体运维周期，不需要频繁更换配件。在多段输送线拼接的长距离输送场景中，每一处衔接位都可以配套安装该款侧过渡帷幔，所有帷幔安装后能够形成连续的侧边防护导向面，全程对输送的布草进行侧边防护，彻底解决长距离输送过程中布草侧边掉落、卡滞的共性问题，同时统一的安装孔位设计也让配件的通用性更强，不同批次的洗衣输送机都能直接适配安装，不需要单独做定制化改孔，降低了设备的配件储备成本。
