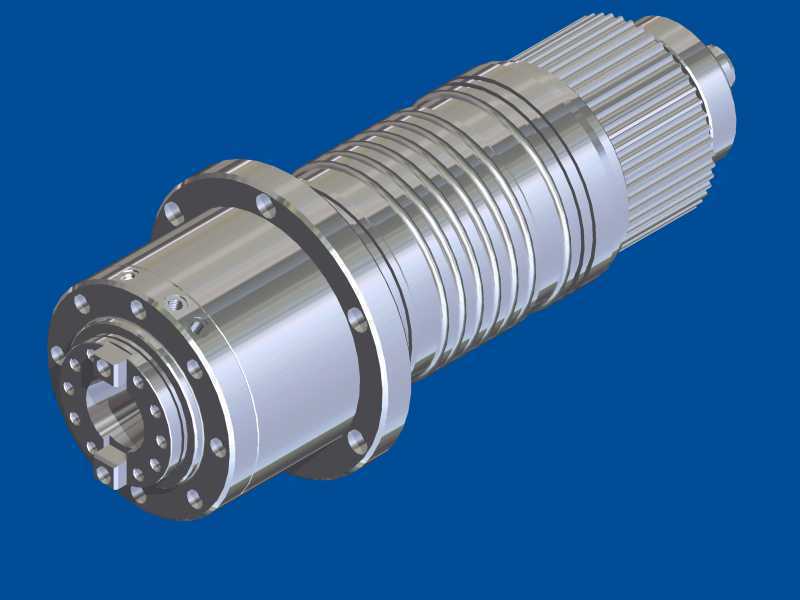

ISO50规格加工中心皮带式主轴结构

　　这款ISO50锥孔规格的主轴，是立式加工中心、数控铣床这类金属切削设备的核心执行部件，日常承担刀具装夹、旋转输出切削扭矩的核心作用，在模具钢件铣削、铝合金结构件高速加工、箱体类零件镗铣工序里都能见到这类结构的应用。从实际选型适配的角度看，这类皮带传动的主轴对比直联主轴、电主轴有更宽的成本适配区间，日常维护更换皮带的操作难度低，对车间日常维保人员的技术要求更友好，在通用型数控加工设备里的装机量占比不低。

　　从结构设计逻辑来看，前端的法兰安装边是整根主轴和机床主轴箱的连接基准，法兰端面上的一圈螺栓孔对应主轴箱端面的定位螺孔，安装时需要先打表校验主轴端面跳动、锥孔径向跳动，保证安装精度符合切削要求，前端的密封结构做了多层迷宫式设计，能阻挡切削加工时的切削液、金属碎屑进入主轴内部轴承腔，避免轴承过早磨损报废。主轴中段的多道环槽是轴承安装位，前后两组配对角接触球轴承承担径向切削力与轴向进给力，轴承预紧结构在主轴装配时就调整到合适的预紧量，兼顾高速旋转时的刚性与温升控制，避免长时间高速运转时轴承过热抱死。后端的花键结构是皮带轮的连接位，通过多楔带和主轴箱上方的伺服电机连接，传递电机输出的旋转动力，花键连接的结构能保证大扭矩传递时不打滑，同时也方便皮带轮的拆装维护。

　　从安装边界尺寸来看，ISO50锥孔的设计决定了这款主轴可以适配所有BT50、ISO50标准的数控刀具，刀具拉紧机构内置在主轴内孔中，通过打刀缸驱动实现刀具的松开与拉紧，拉紧力符合通用加工中心的标准要求，能在重切削时保证刀具不松动。主轴整体的外径尺寸、法兰安装孔的孔位分布、后端花键的参数都和市面上主流的同规格加工中心主轴具备互换性，设备改造更换时不需要额外修改主轴箱的安装结构，能直接替换同规格的老旧损坏主轴，减少设备停机维修的时间。

　　在实际加工场景里，这类主轴的转速区间通常覆盖中低速重切削到中高速精加工的范围，皮带传动的结构能缓冲电机启动、急停时的冲击力，避免传动冲击直接作用在刀具和工件上，降低打刀的概率。日常使用时需要定期检查皮带的张紧度，按维保周期补充轴承润滑脂，就能保证长期的加工精度稳定性，适合通用机械加工车间、模具加工车间的常规数控设备配置，不管是做铸铁件的粗铣开粗，还是铝合金零件的精铣精加工，都能满足加工的精度与刚性要求。建模时还原了主轴上的所有安装细节，包括法兰上的定位销孔、冷却管路接口、轴承位的公差配合尺寸、前端锥孔的锥度参数，能直接用于设备改造的选型参考、机床主轴装配的教学演示、或者机床备件的三维装配干涉检查，避免实际安装时出现尺寸不匹配的问题。
