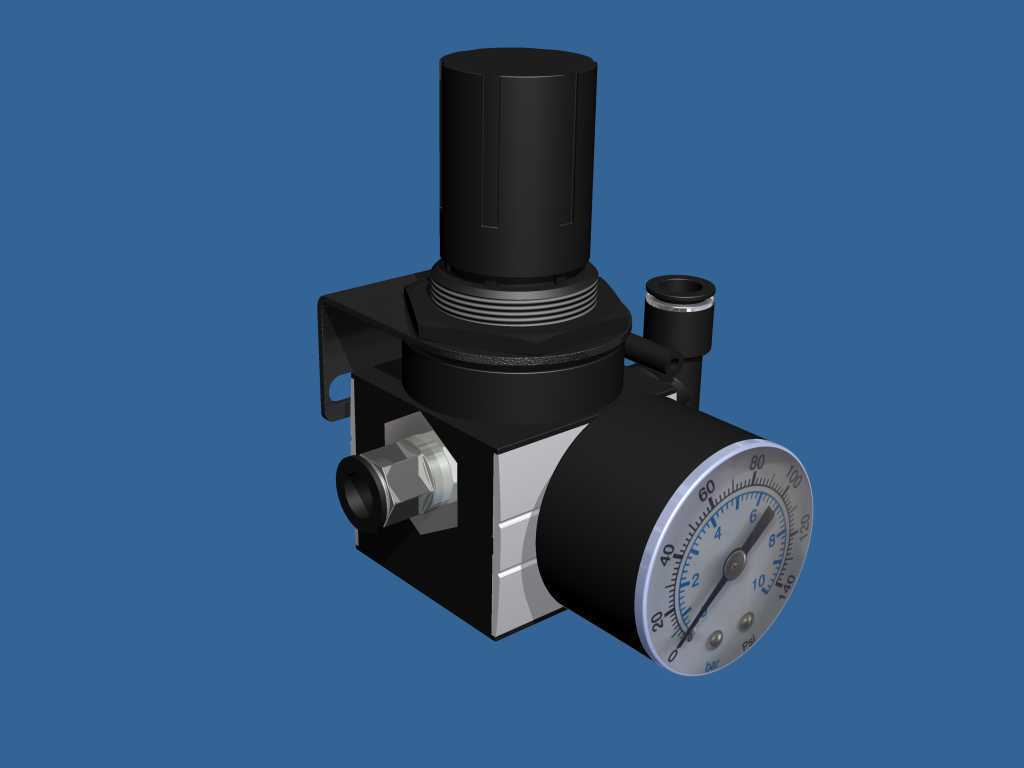

气动调压过滤组合单元三维结构

　　在工厂气动系统的气源支路布局里，这类带压力表的调压过滤单元是最常见的前端处理部件，不管是单机自动化设备的进气端，还是车间气动管路的分支节点，都能看到它的身影——它要承担的核心作用，是把上游管网过来的压缩空气做初步过滤，同时把波动的管网压力稳定到下游气动元件需要的工作压力值，避免压力冲击损坏气缸、气阀这类精密气动件。从结构设计来看，这个单元采用了集成式的阀体布局，没有做分散的阀件拼接，把过滤腔体、调压膜片腔、压力表接口、安装支架都整合在同一个主阀体上，减少了外接管路的接头数量，也就降低了压缩空气泄漏的概率，这在气动系统设计里是很务实的思路，毕竟多一个接头就多一个潜在漏点，后期运维的排查成本会高很多。主阀体侧面的压力表采用径向安装方式，

　　表盘朝向和阀体安装面呈垂直角度，不管是安装在设备机架侧面还是气动柜内部，操作人员站在常规巡检位置就能直接读到压力数值，不用探身或者调整视角，这个细节是实际现场使用里反复验证过的合理设计，很多早期的气源处理件把压力表装在阀体顶部，安装在狭窄空间里就会被上方的管路或者机架挡住表盘，根本没法快速读值。阀体顶部的调压旋钮做了滚花防滑处理，同时带锁紧结构，调整到目标压力之后可以锁定旋钮位置，避免设备运行过程中因为振动导致旋钮移位、压力漂移，这一点在冲压、锻压这类振动较大的设备场景里尤其重要，之前接触过不少没有锁紧结构的调压阀，设备运行半个月压力就会掉0.1MPa左右，导致气缸输出力不足，频繁出现夹料不紧、动作不到位的故障。

　　安装部分采用了壁挂式支架设计，支架上预留了两个标准安装孔位，可以直接用螺栓固定在设备的安装板或者车间的管路支架上，安装孔的间距符合常规气动元件的安装尺寸规范，替换同规格的旧件时不用重新打孔，能大幅缩短现场维护的停机时间。阀体上的两个气路接口采用了标准管螺纹设计，进气口和出气口做了明确的流向标识，现场接气管的时候不会装反，要知道过滤减压阀如果接反了方向，不仅起不到过滤调压的作用，还会把滤芯里积存的冷凝水、杂质直接吹到下游气动元件里，造成气阀卡滞、气缸密封件磨损的严重问题。过滤腔体的设计考虑了排水需求，底部预留了排水阀的安装位置，日常维护的时候不用拆整个阀体，只要打开排水阀就能把过滤出来的冷凝水、杂质排出去，

　　滤芯的更换也只需要拆开过滤腔的端盖，不用把整个阀从安装支架上拆下来，维护操作的便利性做的很到位。从安装边界来看，这个单元的整体外轮廓没有突出的不规则结构，所有外接接口的位置都做了空间避让，安装的时候只要预留出调压旋钮的操作空间、压力表的读值空间，还有底部排水阀的操作空间就行，不需要额外预留太大的冗余空间，对设备内部的气路布局很友好，尤其是在一些紧凑型的自动化设备里，安装空间本身就很紧张，这种规整的外形尺寸能帮结构设计师省不少布局的精力。在气动回路的选型匹配上，这个规格的调压过滤单元通常适配通径10mm左右的气管，额定流量能满足大部分中小型自动化设备的用气需求，不管是给单台的气动机械手供气，还是给一条小型装配线的气动支路做气源处理，都能覆盖使用需求，调压范围覆盖了常规气动系统常用的0.1-1.0MPa区间，压力表的刻度也对应这个压力区间，读值精度能满足现场调试的要求。设计这个三维模型的时候，所有的配合尺寸都按照实际量产产品的公差要求做了还原，比如调压旋钮和阀体的配合间隙、压力表和接口的密封面尺寸、安装支架的孔位公差，都和实物保持一致，不管是用来做设备的气路布局仿真，还是做安装干涉检查，都能直接复用，不会出现模型尺寸和实物不符导致的布局错误。
