碎石工况用罗拉门托回转连接结构

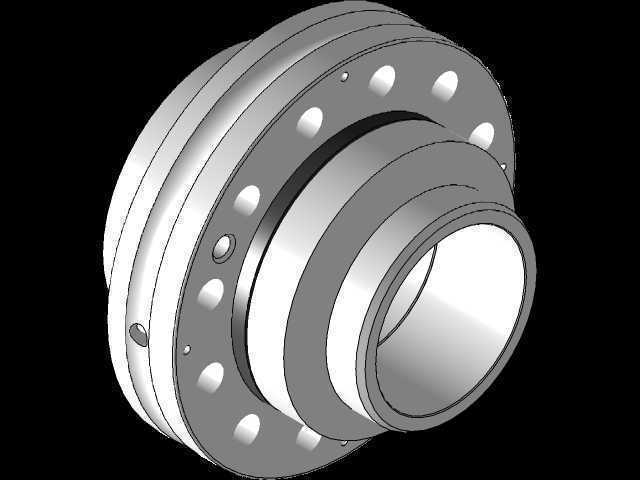

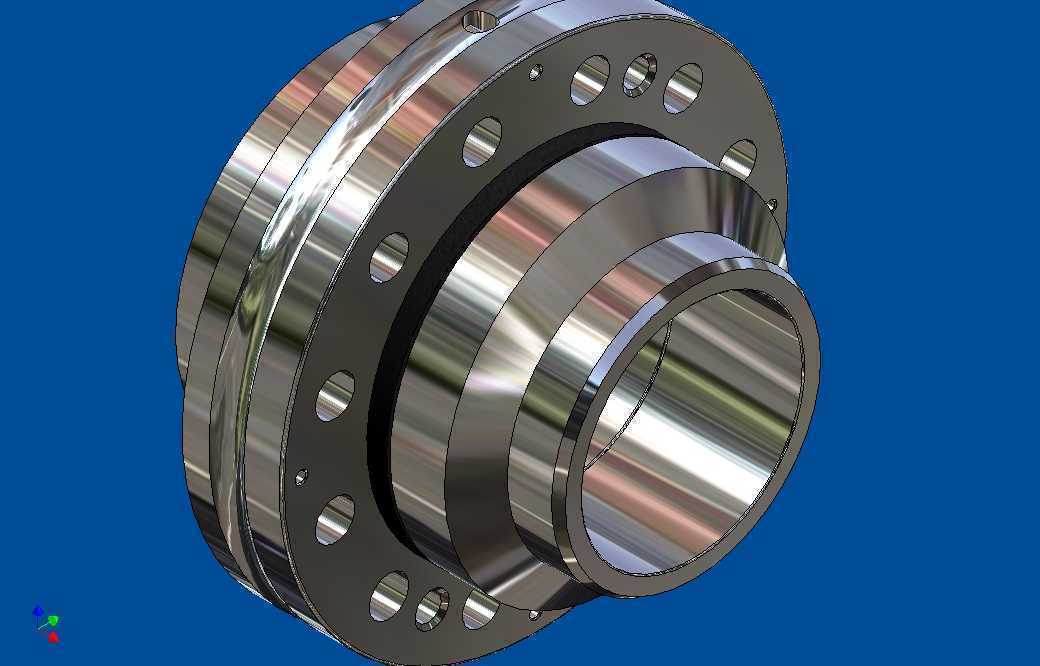

　　在砂石骨料破碎生产线的工况里，这类带多组安装孔的阶梯轴套类回转连接构件，是承担扭矩传递、径向定位与轴向限位的核心受力件，日常要承受碎石作业中持续的冲击载荷、硬质石英砂粒的磨粒磨损，以及重载启停时的交变应力，设计阶段首先要匹配破碎主机主轴的安装公差，避免运行中出现同轴度偏差引发的振动异响。从结构外形来看，构件采用多阶阶梯式轴径设计，大端法兰盘沿圆周均匀排布多组通孔与定位销孔，通孔用于穿装高强度锁紧螺栓，和主机端的连接法兰形成刚性固定，销孔则承担安装时的定位作用，保证每次拆装维护后都能复位到初始同轴精度，避免重新做动平衡的额外工序；法兰端面上的几组不等径小孔，是为了适配不同规格主机的安装位，提升构件的通用适配性，

　　减少同系列设备的备件种类。中段的轴颈区域做了高精度磨削处理，表面粗糙度控制在适配密封件与滚动轴承配合的区间，既可以作为轴承内圈的定位基准，也能和双唇口密封圈配合，阻挡破碎现场的粉尘、砂砾进入轴承腔体，避免润滑脂被污染失效。小端的轴头部分设计有卡簧槽与锁紧螺纹位，用于固定端部的密封端盖与传动连接件，防止轴向窜动。设计思路上，首先考虑碎石工况的恶劣性，法兰盘的厚度做了加强处理，螺栓孔周边做了局部沉头与应力释放圆角，避免螺栓预紧力集中导致的法兰盘开裂；各阶梯轴的过渡位置全部采用大圆角过渡，杜绝应力集中点，应对破碎作业中频繁的冲击载荷。安装边界方面，大端法兰的外径要匹配主机连接座的内孔止口，安装时止口配合采用过渡配合公差，既保证定位精度，

　　又不会因为过盈量过大导致拆装困难；轴向总长度要预留轴承安装、密封件压缩以及热胀冷缩的间隙，避免夏季连续高负荷运行时，构件受热伸长顶死轴承。实际应用中，这类构件多用于圆锥破碎机、反击式破碎机的主轴传动连接位置，也可适配部分重型振动筛的激振器连接端，运行时要保证法兰面的锁紧螺栓按照对角顺序分次拧紧，达到规定的预紧扭矩，同时定期检查轴颈位置的密封件磨损情况，一旦发现密封唇口出现老化破损要及时更换，防止砂砾进入配合面磨伤轴颈表面。建模过程中，所有安装孔的位置度公差、轴颈的圆柱度公差、法兰端面的垂直度公差都要严格按照工况受力要求设定，尤其是圆周排布的螺栓孔，要保证等分精度，避免安装时出现螺栓错位无法穿装的问题；

　　各配合面的尺寸公差要根据配合类型选择对应的偏差带，和轴承配合的轴颈采用基孔制过渡配合，和密封件配合的位置采用合适的间隙配合，保证密封件的唇口能均匀贴合轴面，既不会因为过紧过早磨损，也不会因为间隙过大出现漏脂进尘的问题。另外，构件表面的金属质感是经过调质处理后的加工表面，法兰端面与轴颈表面的硬度要达到适配碎石工况的耐磨要求，非配合面可以做发黑或者防锈涂层处理，适应破碎现场高湿度、多粉尘的环境。
