托尔诺垂直进给传动机构装配结构

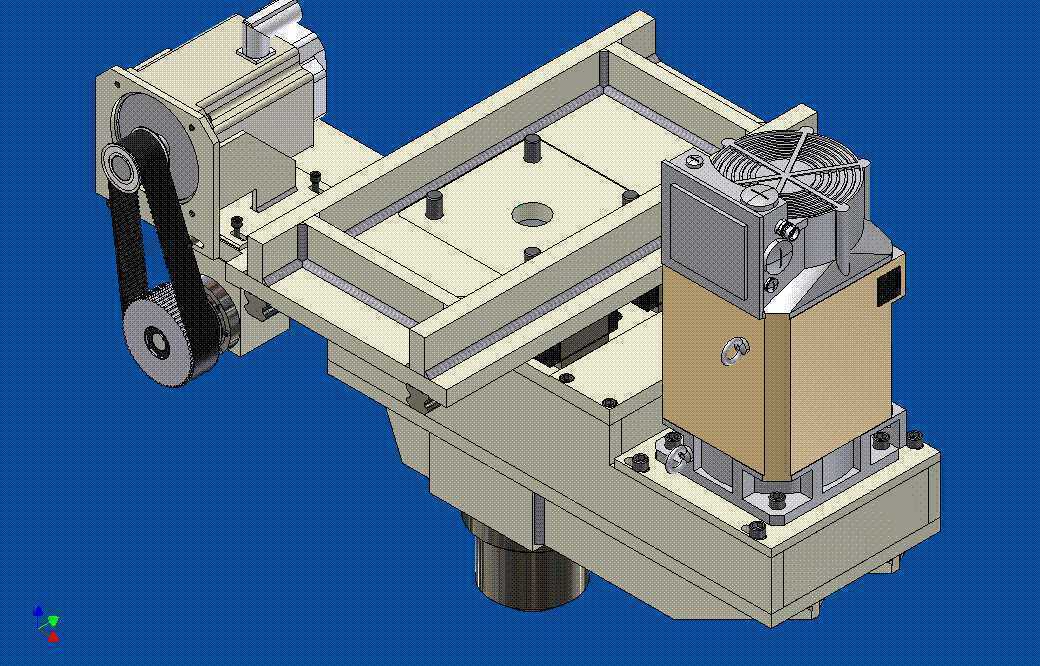

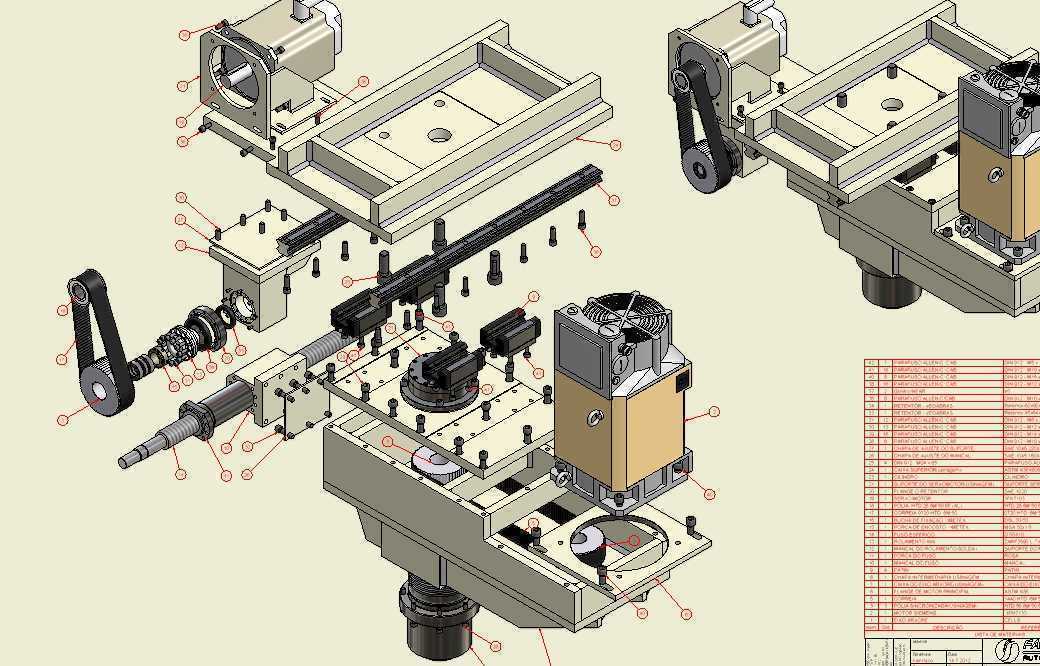

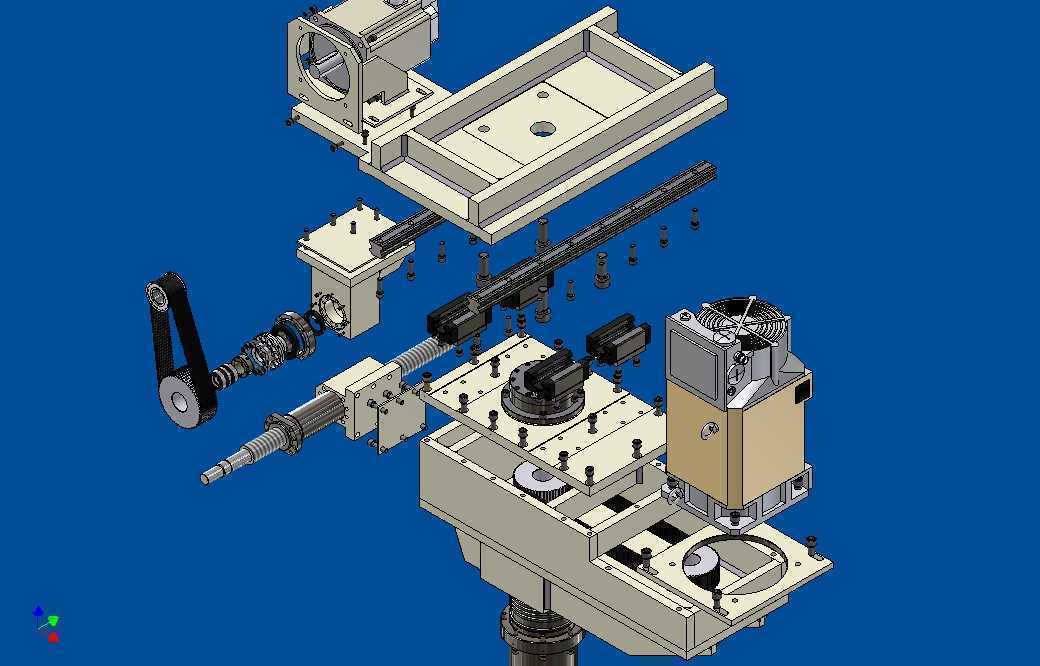

　　这套垂直传动进给结构，常见于中小型立式加工单元、专用钻镗设备的Z向进给工位，也可适配自动化专机的垂直压装、点位进给场景，核心承担沿垂直方向的精准直线位移输出，带动末端执行件完成切削、压合、检测探头进给等作业动作。从拆解视图能看到，整套结构采用模块化分层设计思路，最上层的安装基板预留了多组阵列安装孔位，可直接与设备的横梁或龙门架基准面贴合固定，安装面的平面度公差按IT7级控制，避免装配后出现导轨平行度超差引发的卡滞问题。传动链路采用伺服电机搭配同步带轮预减速的布局，同步带传动段设置了张紧调节结构，可通过调整电机安装座的偏心位置改变带轮中心距，补偿同步带长期运行后的拉伸松弛，保证传动回程间隙控制在0.02mm以内；

　　减速后的动力传递至滚珠丝杠副，丝杠选用内循环双螺母预紧结构，螺母座与下方的滑动溜板通过止口定位+螺栓组锁紧，保证动力传递的同轴度，避免丝杠承受额外径向力。导向部分采用两根平行直线导轨作为承载导向件，导轨安装基准面与基板一体铣削成型，每根导轨配置两组滑块，滑块与溜板的连接面设置了薄型调整垫片，可在装配时配磨垫片厚度，调整导轨与丝杠的平行度误差，保证溜板全程运行无卡顿、无偏载。溜板的下端面预留了末端执行件的安装接口，包括一组中心定位止口和环形阵列的螺纹孔，可直接加装主轴头、压装夹具、检测探头等不同功能部件，适配不同的工艺需求。结构侧面设置了行程限位组件的安装位，可搭配硬限位撞块与光电开关，实现进给行程的上下极限位置保护，

　　避免超程运行引发的机械碰撞。整套结构的外轮廓安装边界控制紧凑，横向宽度适配300mm规格的设备横梁安装空间，垂直方向总行程可根据丝杠选型在100-300mm区间调整，安装时仅需要保证基板安装面与水平基准的垂直度误差不超过0.03mm/m，即可保证整套进给机构的运行精度。设计时充分考虑了日常维护的便利性，同步带轮的外罩预留了快拆开口，无需拆解整体结构即可完成同步带的更换与张紧调整；丝杠螺母座配置了集中润滑注油口，可接入设备的自动润滑系统，定期补充润滑脂，降低传动副的磨损速率；所有外露的传动部件均设置了可拆卸的钣金护罩，可阻挡加工过程中的切屑、切削液进入导轨和丝杠传动面，延长核心部件的使用寿命。从受力角度分析，

　　垂直布局的结构特意在传动链路中设置了阻尼制动组件，与伺服电机的抱闸机构形成双重防坠保护，避免设备断电或传动失效时溜板下坠引发安全事故，制动组件的制动力矩按溜板最大承载重量的1.5倍选型，保证极端工况下的制动可靠性。各零部件的连接螺栓均采用防松设计，关键受力位置的螺栓涂覆螺纹锁固胶，避免设备长期运行产生的振动导致螺栓松动。整套结构的装配逻辑遵循从基准到部件的顺序，先将导轨、丝杠组件在基板上完成精度校准，再依次装配传动组件、驱动电机、溜板及外围防护件，每个装配环节都设置了对应的精度校验节点，比如导轨安装后打表检测全程直线度、丝杠装配后检测空载转动扭矩、同步带装配后检测张紧力，确保最终装配完成的机构运行顺畅、精度达标。
