游艇专用lurssen型制动结构设计

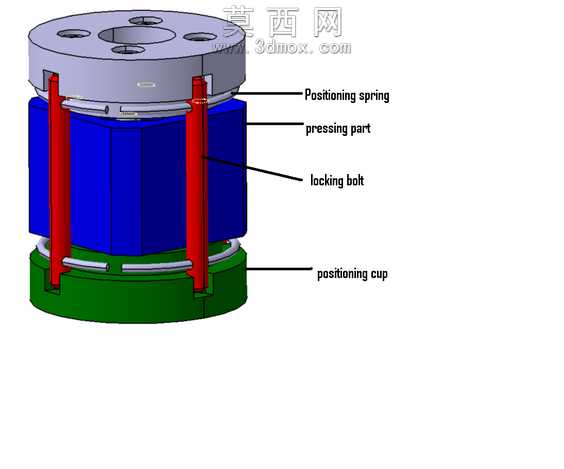

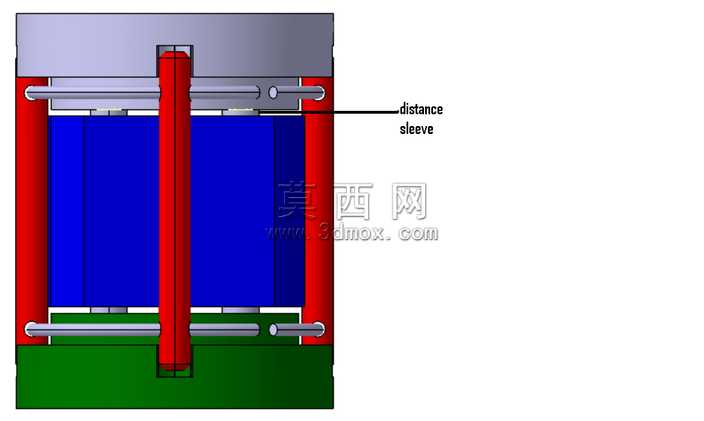

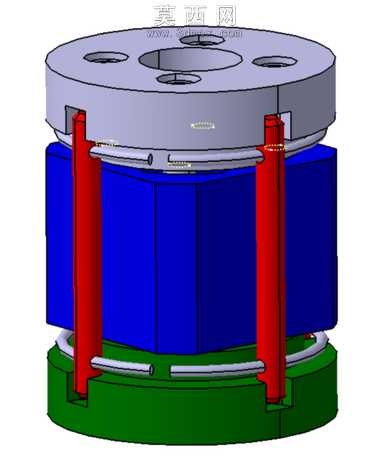

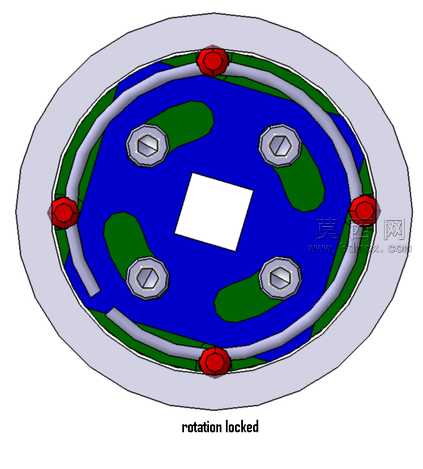

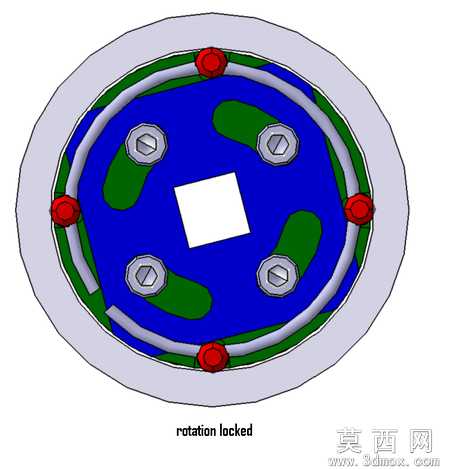

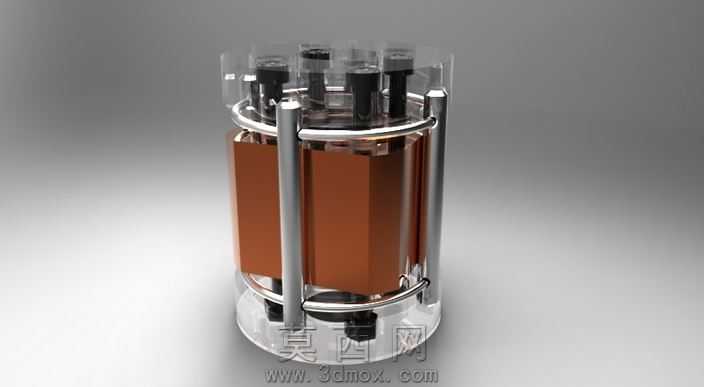

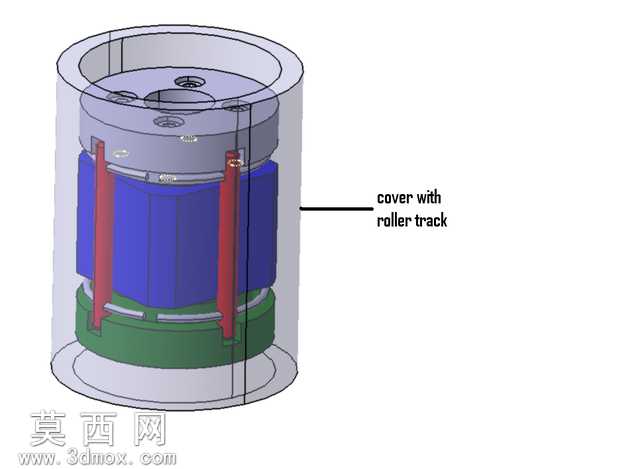

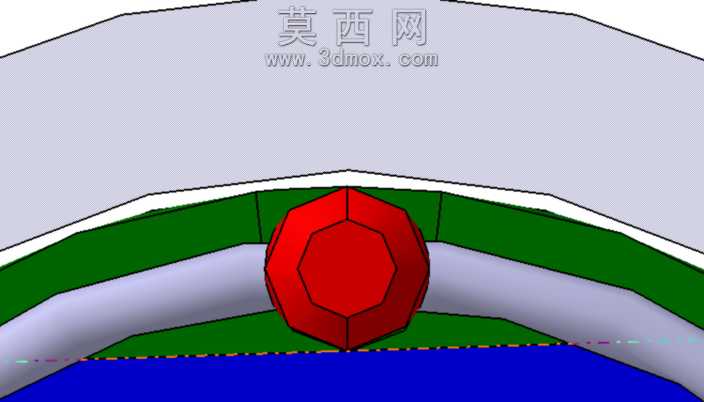

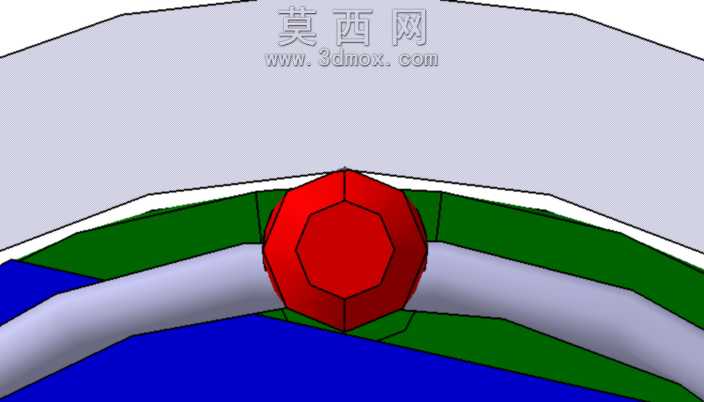

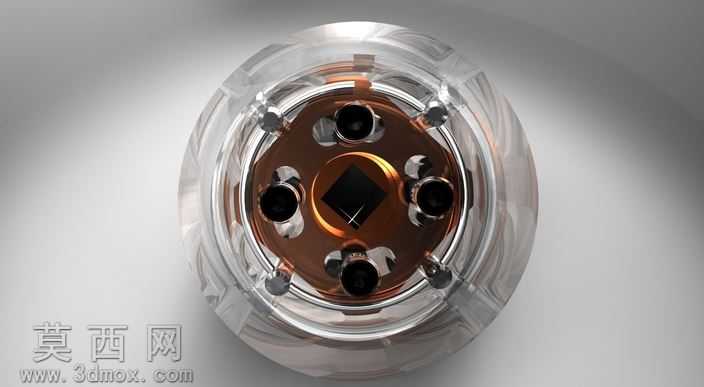

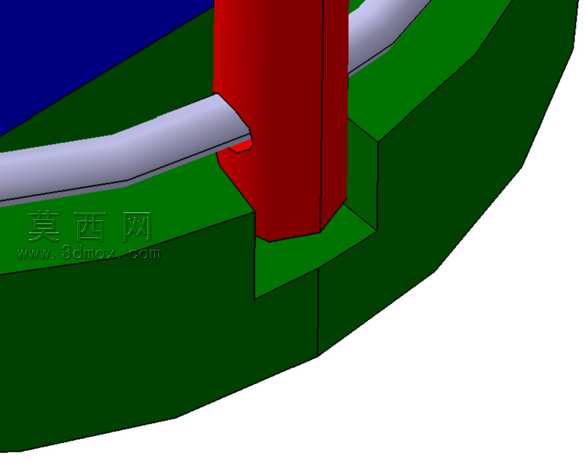

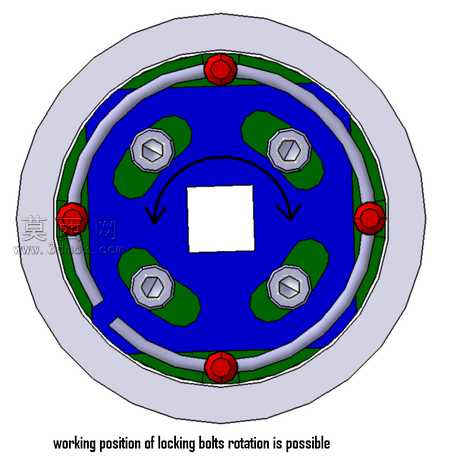

本作品为适配游艇传动场景设计的lurssen型制动器，整体采用三维建模软件完成全参数化结构搭建，建模过程中对核心传动、锁止部件做了高精度的特征还原，通过渲染模块完成外观材质的精细化表现，金属部件赋予高反光镀铬与哑光铜质金属材质，外层防护结构设置半透明磨砂质感，既清晰展现内部构造逻辑，也还原了部件实际装配后的视觉效果。设计思路围绕制动系统的风载触发逻辑展开，针对强风工况下传动部件易被吹动失稳的问题，借鉴牙嵌离合器的啮合锁止原理完成核心结构设计：锁止定位部分由锁紧螺栓、推爪与配套定位槽构成，两组弹簧组件提供锁止预紧力，弹簧参数经过精准核算，预紧力阈值设定为小于常规风载吹动力，当外部风载带动传动部件转动达到受力阈值时，锁紧螺栓会被推挤嵌入钢轨道与锁止机构的配合轨道中，让整个机构进入锁定状态，此时受锁止结构限位，部件无法沿受风方向旋转，仅能在门体回拉时解除锁止，不会对正常的启闭操作造成干扰。结构细节上，核心锁紧螺栓直径设定为5毫米，锁止机构的啮合齿形做了圆角过渡处理，避免锁止过程中出现刚性磕碰损伤，弹簧安装位预留了调节空间，可通过调整弹簧预压量适配不同的风载触发需求，刹车功能支持双向制动生效，可直接与同规格的其他游艇传动系统完成适配安装，无需额外改动安装接口。建模过程中对所有配合面做了干涉检查，确保锁止行程内各部件无运动卡滞，渲染阶段通过光影调整突出核心锁止区域的结构特征，让整体结构的运作逻辑可通过渲染图直观呈现，整个设计兼顾了制动可靠性与安装通用性，适配游艇类设备的传动制动需求。
