太阳能驱动吸收式制冷系统装置设计

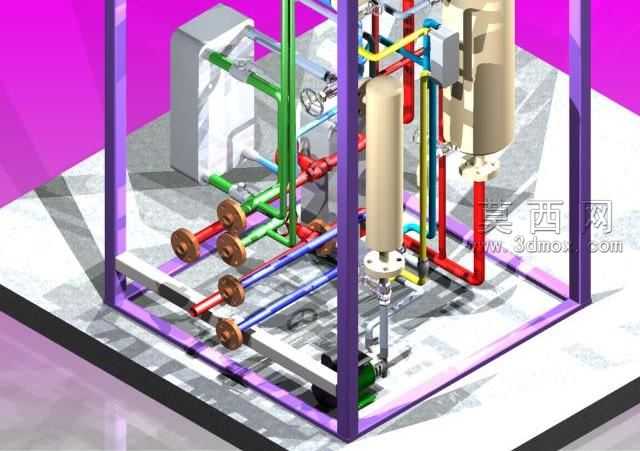

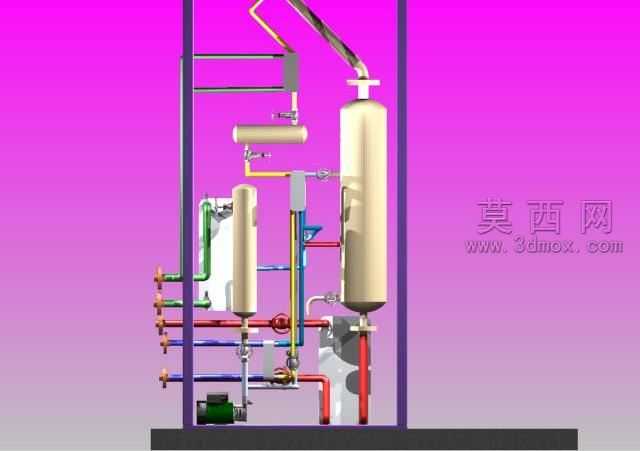

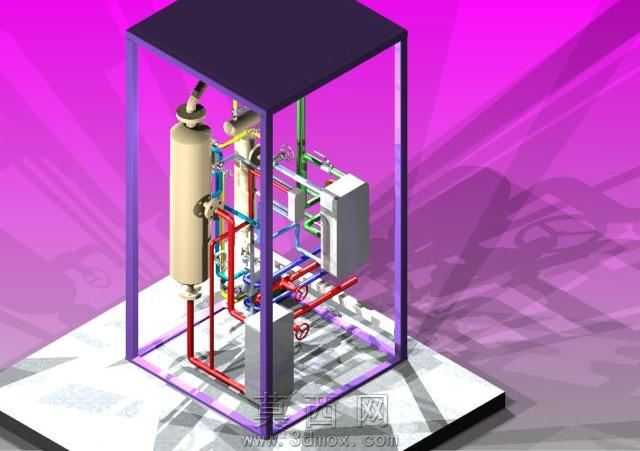

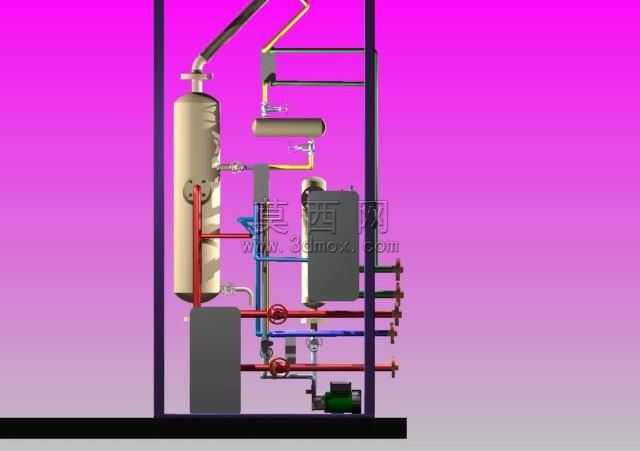

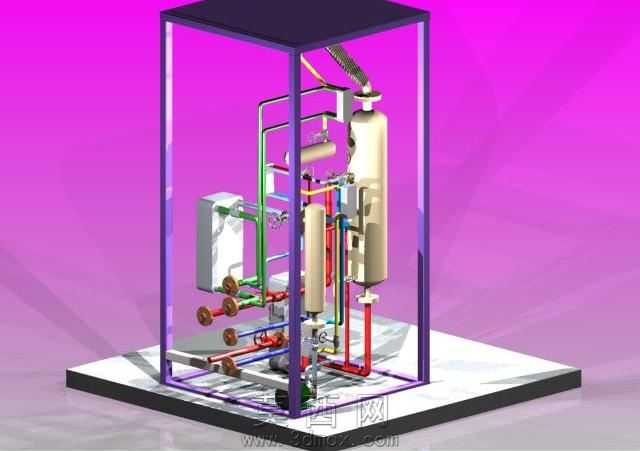

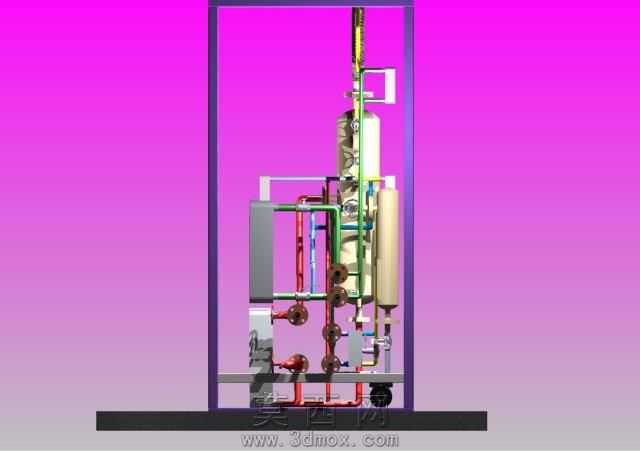

本作品为太阳能吸收式制冷系统的三维建模设计，整体采用模块化集成式布局，将核心制冷功能部件整合于方形框架承载结构内，通过三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循吸收式制冷的工艺流程逻辑，对各功能部件的尺寸比例、连接位置进行精准匹配，保证装配后无干涉错位问题。模型渲染阶段采用高饱和度渐变背景突出装置主体，框架结构赋予半透明磨砂金属材质，既清晰展示内部管路与部件布局，又体现外部防护结构的质感；不同功能的管路分别赋予红、绿、蓝等差异化色彩材质，直观区分热流、冷流、溶液流等不同介质的输送路径，核心罐体、换热部件采用哑光金属材质搭配局部高光处理，还原工业设备的真实材质表现。结构设计上，底部设置一体化承载基座，所有立式罐体、卧式换热组件、阀件均通过支架固定于基座上方，外部方形框架采用型材拼接结构，兼顾防护性与结构轻量化，管路连接采用标准法兰与阀件结构，还原真实工业管路的连接方式，各部件的排布充分考虑流程顺序，从太阳能集热导热油输入、氨溶液加热解析、冷凝节流、蒸发制冷到溶液吸收回流的全流程路径清晰，管路弯折角度、连接位置均符合流体输送的阻力优化要求。设计思路围绕太阳能热能驱动的制冷需求展开，将太阳能集热模块的导热油换热单元与吸收式制冷的核心发生、吸收部件进行集成化设计，省去冗余的外部连接结构，让整个制冷系统形成独立可落地的集成单元，建模过程中对每个阀件、接头、仪表接口都进行了精细化还原，既可以用于工艺流程的可视化展示，也能够为后续的实物样机制作提供结构参考，通过三维渲染的色彩区分，让非专业人员也能快速理解整个制冷系统的工作流程与部件组成，清晰展现吸收式制冷依靠热能驱动、无需大功率压缩机的技术特点。
