绞肉机专用肉碎输送螺杆结构设计

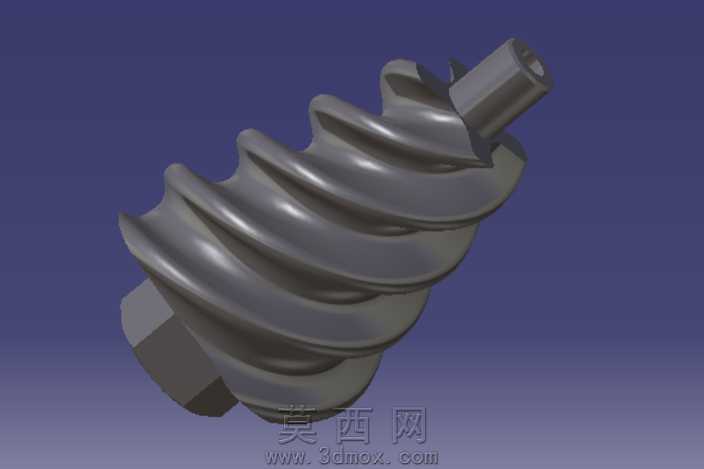

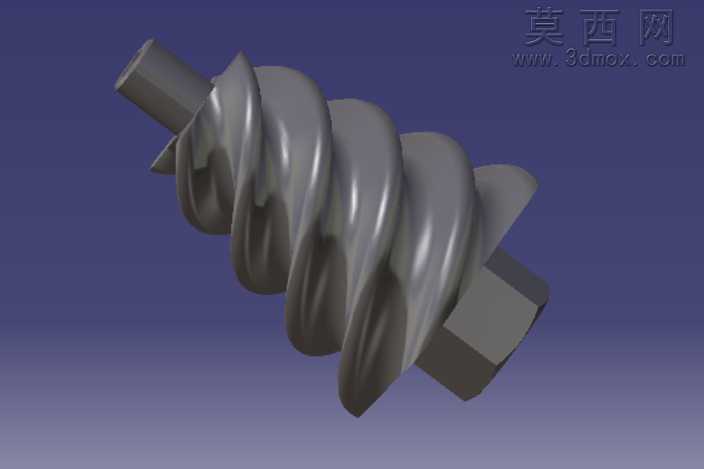

本模型为绞肉机核心输送挤压部件肉碎螺杆，整体采用三维参数化建模方式完成，建模过程中先以回转体特征构建两端的定位轴段与驱动端结构，一端为适配手动或电动驱动的六角传动结构，另一端为同轴定位圆柱轴，保证螺杆在绞肉腔体内的同轴度与转动稳定性。螺旋叶片部分采用变螺距扫描特征生成，从进料端到出料端螺距逐步收窄，螺旋升角经过反复校核调整，既保证进料段可以顺畅带入肉块，中段完成对肉料的推送与初步挤压，末段配合绞肉刀板完成肉料的细碎挤出，避免肉料在腔体内卡滞、返料。模型渲染阶段采用哑光金属材质模拟食品级不锈钢的表面质感，添加了细微的表面磨砂纹理，还原零件实际加工后的喷砂处理效果，场景采用渐变深蓝色背景突出零件轮廓，通过三点布光打出螺旋曲面的明暗层次，清晰展现螺旋槽的深度、叶片厚度以及各轴段的过渡圆角。结构设计上，所有棱边均做了R1-R2的圆角过渡，避免应力集中同时防止清洁时出现卫生死角，螺旋叶片与芯轴采用一体化建模结构，保证零件整体强度，适配绞肉作业时的大扭矩挤压工况，两端轴段预留了装配公差间隙，可适配市面上多数家用及小型商用绞肉机的腔体装配尺寸。设计过程中参考了食品接触机械的安全设计规范，所有与肉料接触的曲面均做了顺滑处理，不存在凹陷、尖角等易残留物料的结构，同时兼顾了零件的加工工艺性，可通过精密铸造或多轴铣削完成量产加工，建模时同步校验了螺杆转动时与腔体内壁的间隙，保证转动无干涉同时不会出现肉料漏挤的问题。
