气动信号空气喇叭结构设计方案

　　空气喇叭作为典型的气动发声装置，核心应用场景覆盖户外作业警示、赛事信号传递、应急疏散提示、船舶近距鸣示、工矿区域声光配套警示等多个领域，依靠压缩空气驱动内部结构产生高频高振幅声波，无需外接电源即可实现大分贝信号输出，在无供电配套的野外作业、临时活动现场具备极强的适配性。不同于电声喇叭依赖电能转换的工作逻辑，这类气动喇叭的发声核心是气流通过窄缝冲击振膜产生共振，再通过号筒结构完成声波的定向增益与扩散，实际使用中仅需接入0.2-0.6MPa的低压压缩气源即可触发工作，发声峰值分贝可达到110-120dB，在开阔无遮挡环境下信号传递距离可覆盖800-1200米范围，完全满足户外大范围区域的信号传递需求。

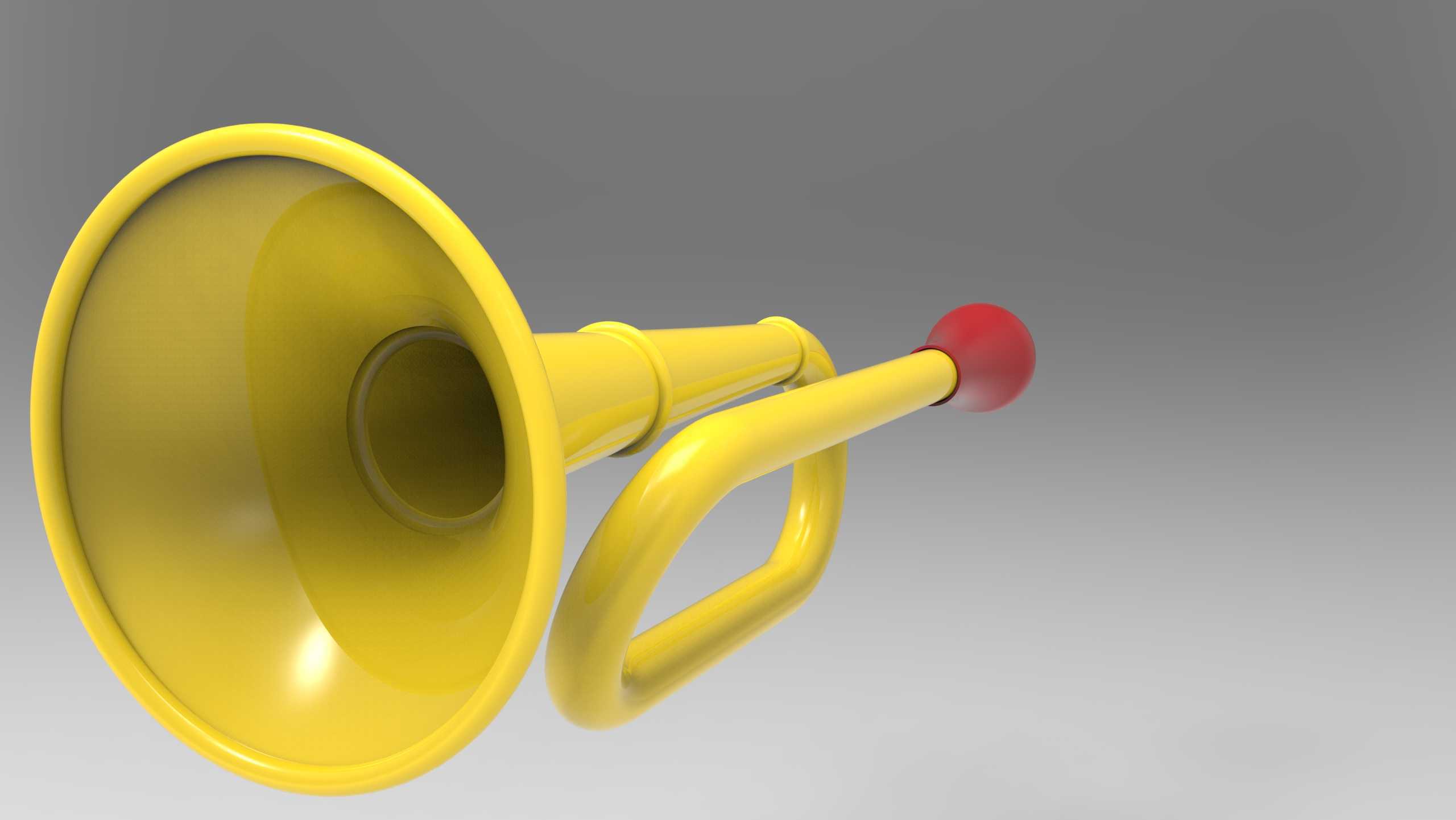

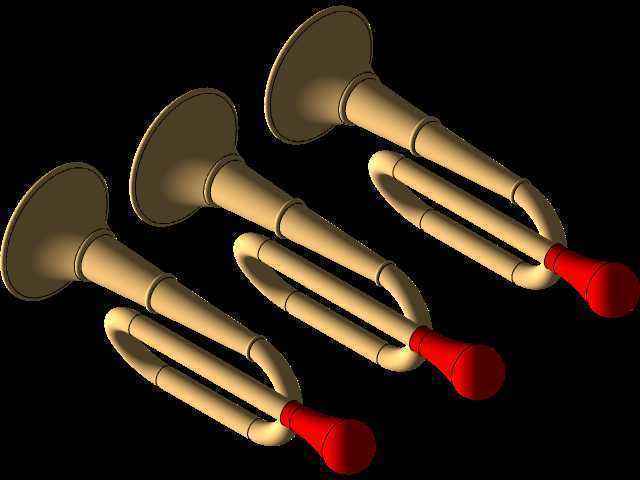

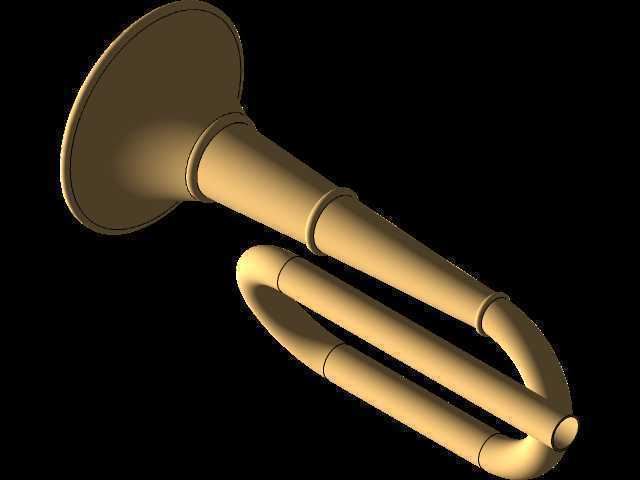

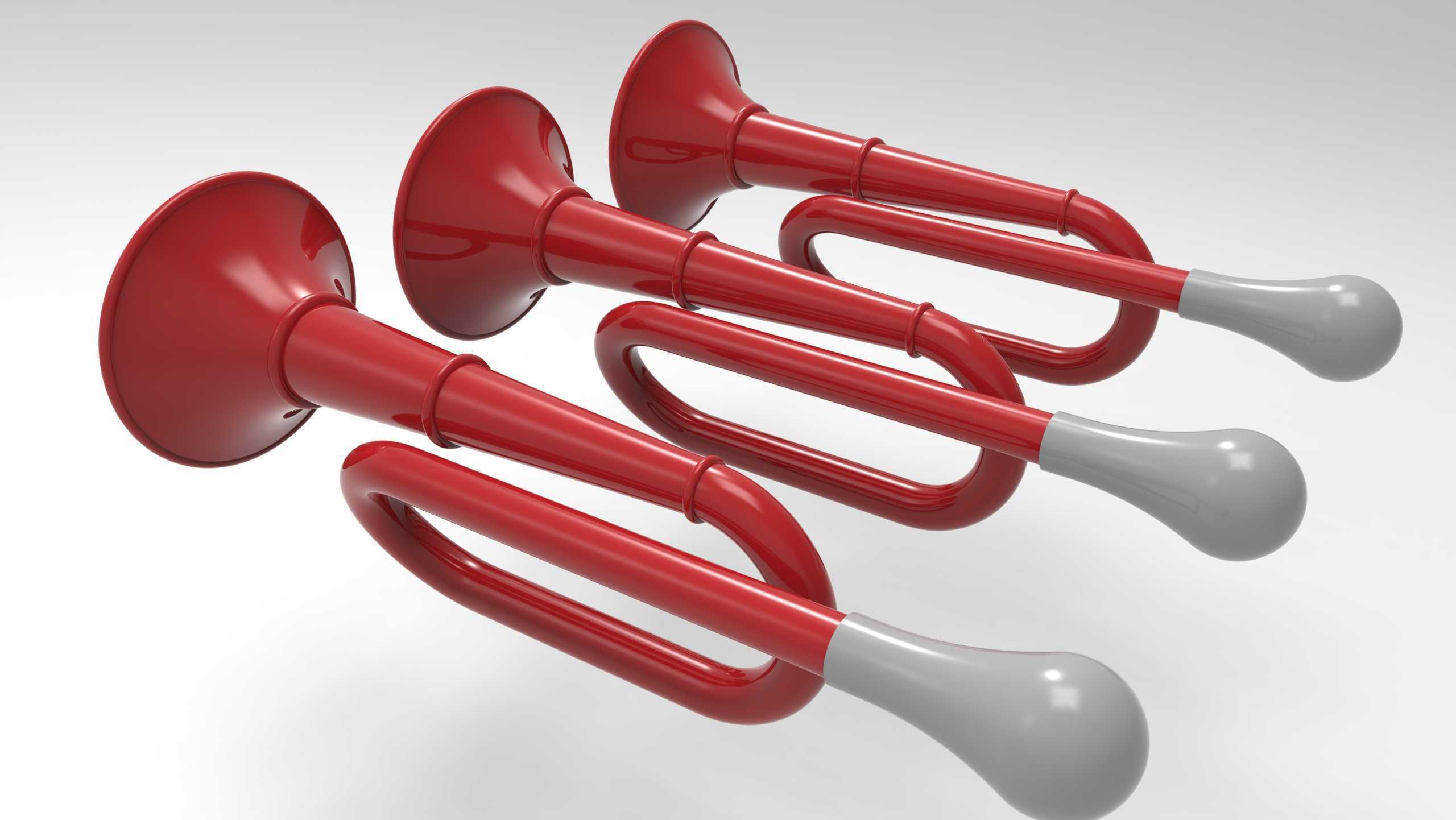

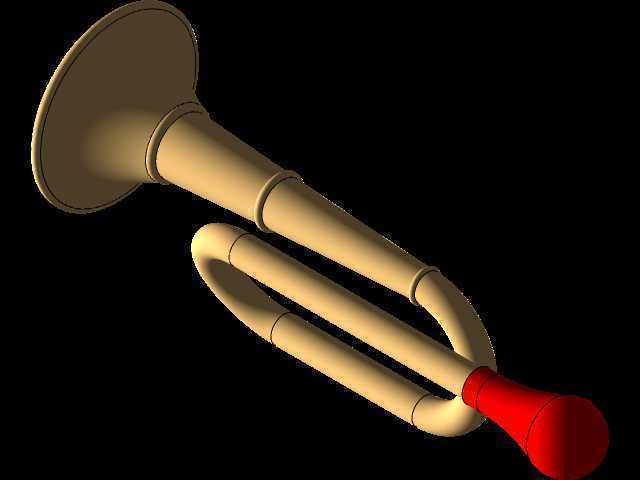

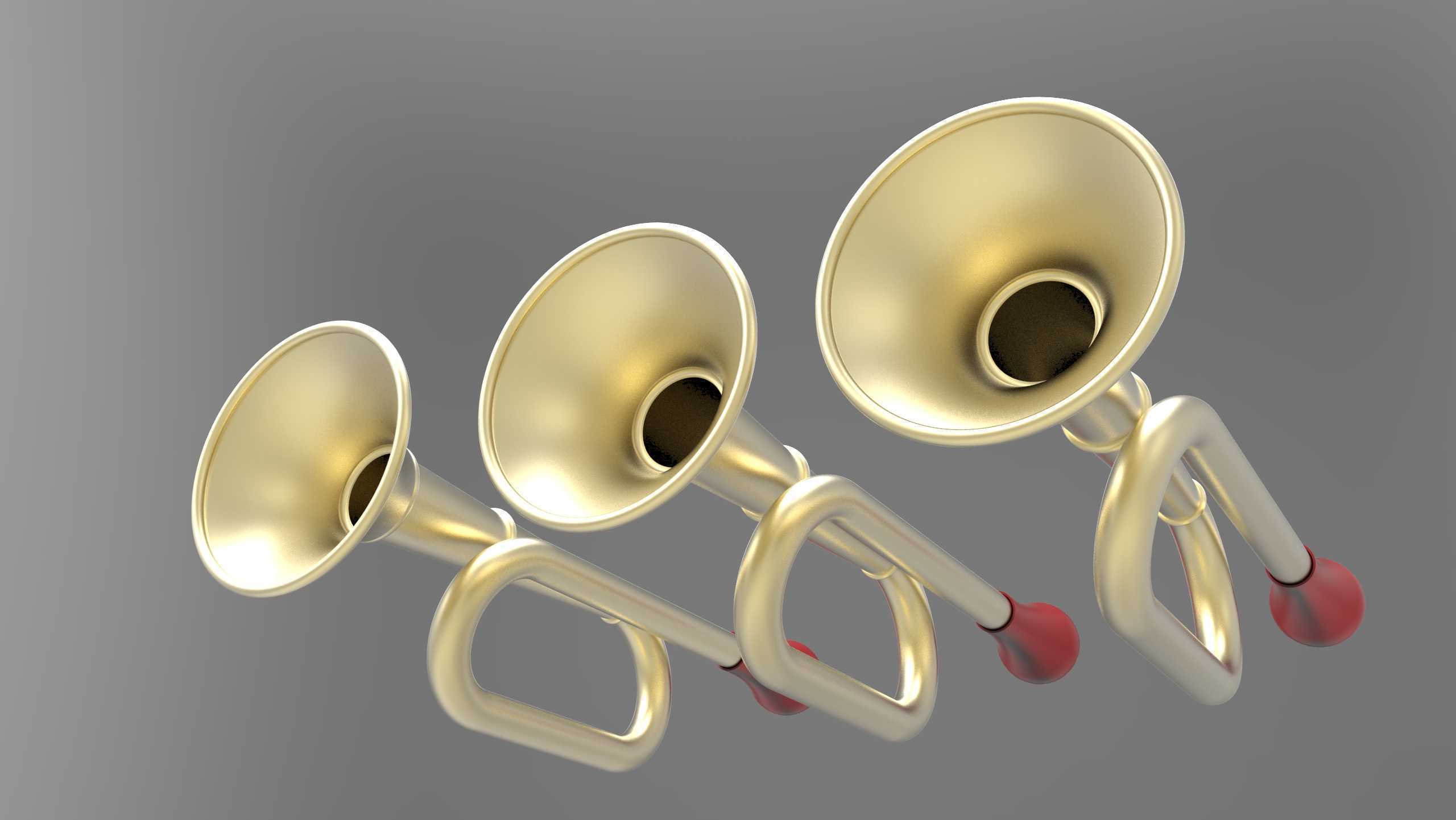

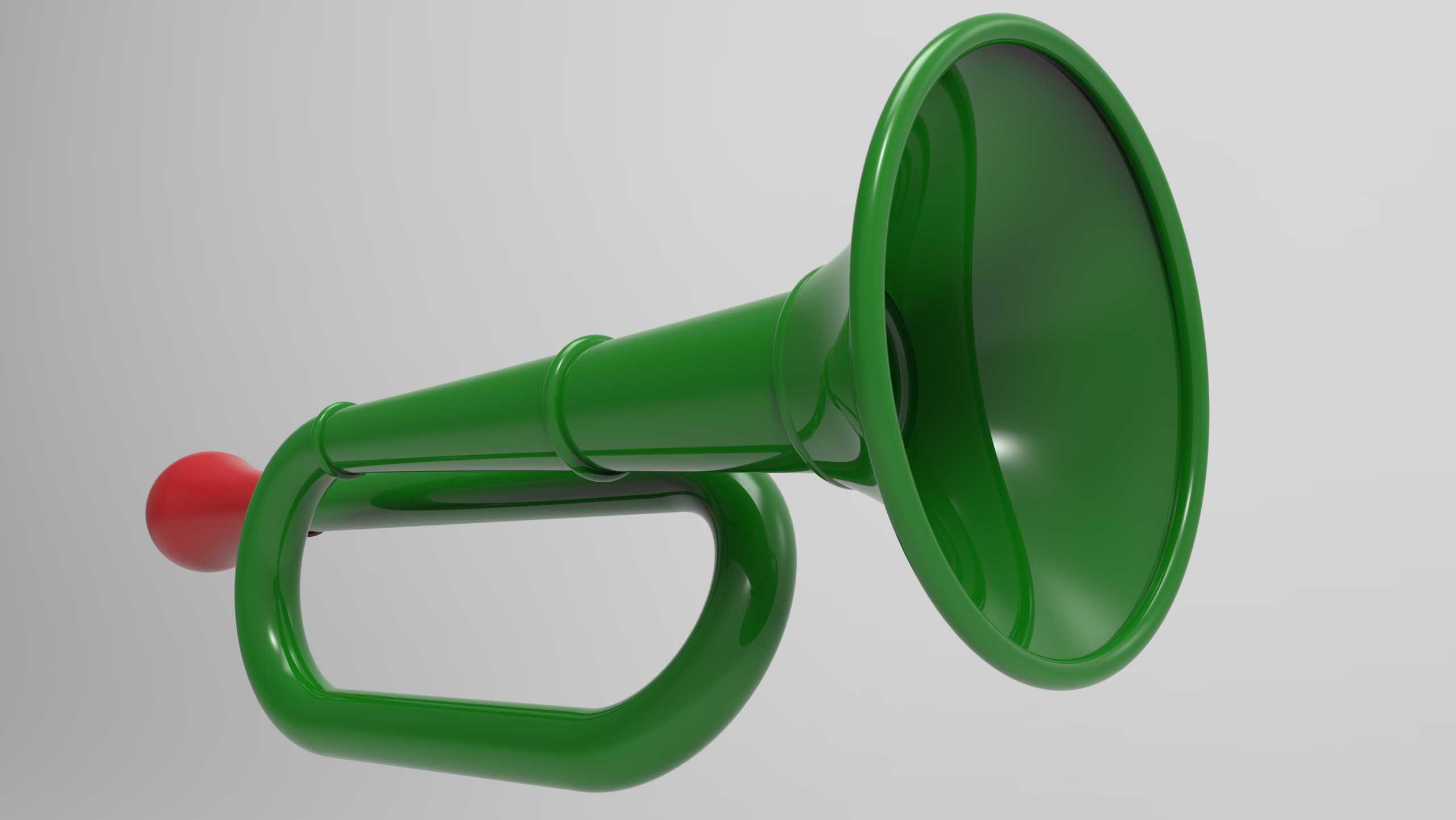

　　从结构设计逻辑来看，该款空气喇叭采用一体化弯折号筒布局，号筒主体为等壁厚渐变扩径结构，从进气端的小直径接口逐步过渡到出声端的大口径敞口，渐变曲线严格按照指数号筒声学参数设计，能够在保证发声效率的前提下尽可能压缩整体轴向尺寸，避免传统直筒号筒长度过大、携带不便的问题。号筒弯折处采用大圆弧过渡结构，避免气流在弯折位置产生紊流损耗，保证气流从进气端到出声端的流动平顺性，减少不必要的气压损失，同等气源压力下可提升约8%的发声响度。进气端设置的红色按压式气阀为常闭结构，未按压状态下阀体内的密封胶圈完全封堵进气通路，不存在气源泄漏问题，按压行程控制在8-10mm区间，操作按压力度设置为15-20N，既不会因为力度过小导致误触发，也不会因为按压力度过大造成长时间操作的手部疲劳，适配不同年龄段操作人员的使用力度需求。

　　外形尺寸与安装边界方面，该款手持型空气喇叭整体长度控制在220mm左右，号筒敞口端直径为130mm，弯折后的握持区域宽度为75mm，整体净重控制在300g以内，无需额外固定支架即可单手握持操作。号筒壁厚设置为2.5mm，采用硬质耐磨工程塑料材质时可承受1.2m高度自由跌落无开裂，满足户外复杂使用场景下的抗摔需求。进气接口采用标准8mm快插结构，可直接适配市面通用的小型压缩气罐、车载气泵气源接口，无需额外转换接头即可完成气源连接。如果作为固定安装的警示部件使用，可在号筒弯折的平直段加装2mm厚的不锈钢安装抱箍，抱箍预留两个φ6.5mm的安装孔，可直接固定在设备机架、墙面支架上，安装时需注意号筒敞口端朝向信号需要覆盖的区域，避开障碍物对声波的遮挡，安装高度建议设置在距离地面2.2-2.5m位置，减少地面反射对声波传递的干扰。

　　实际功能特性层面，该结构的空气喇叭不存在电声部件易烧毁、受潮失效的问题，在-20℃到60℃的环境温度区间内均可正常工作，在雨天、高粉尘的工矿环境下也能稳定触发，不会因为环境湿度、粉尘浓度影响发声性能。结构拆解后仅包含号筒主体、气阀组件、密封胶圈、按压端盖四个核心部件，后期维护仅需定期检查密封胶圈的老化情况，更换胶圈即可恢复密封性能，整体维护成本极低。设计过程中针对号筒的共振频率做了针对性优化，将发声主频率控制在2500-3500Hz区间，这个频段的声波在空气中传播时的衰减量更小，同时人耳对该频段的声音敏感度最高，即便在背景噪音较大的工矿、施工现场，也能让操作人员清晰辨识到喇叭发出的信号，避免信号被环境噪音掩盖。气阀的进气通路做了限流结构设计，持续按压状态下的耗气量控制在12L/min以内，搭配常规1L容量的小型高压气罐可支持累计30分钟以上的断续鸣响使用，完全满足单次户外活动、临时作业的信号使用需求。
