交错轴啮合伞齿轮小齿轮传动结构

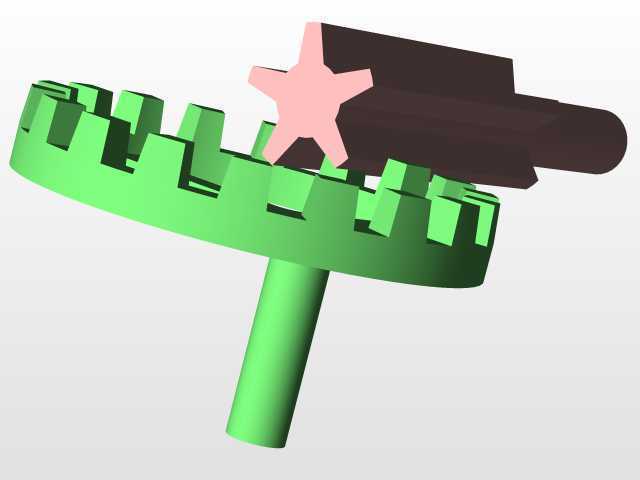

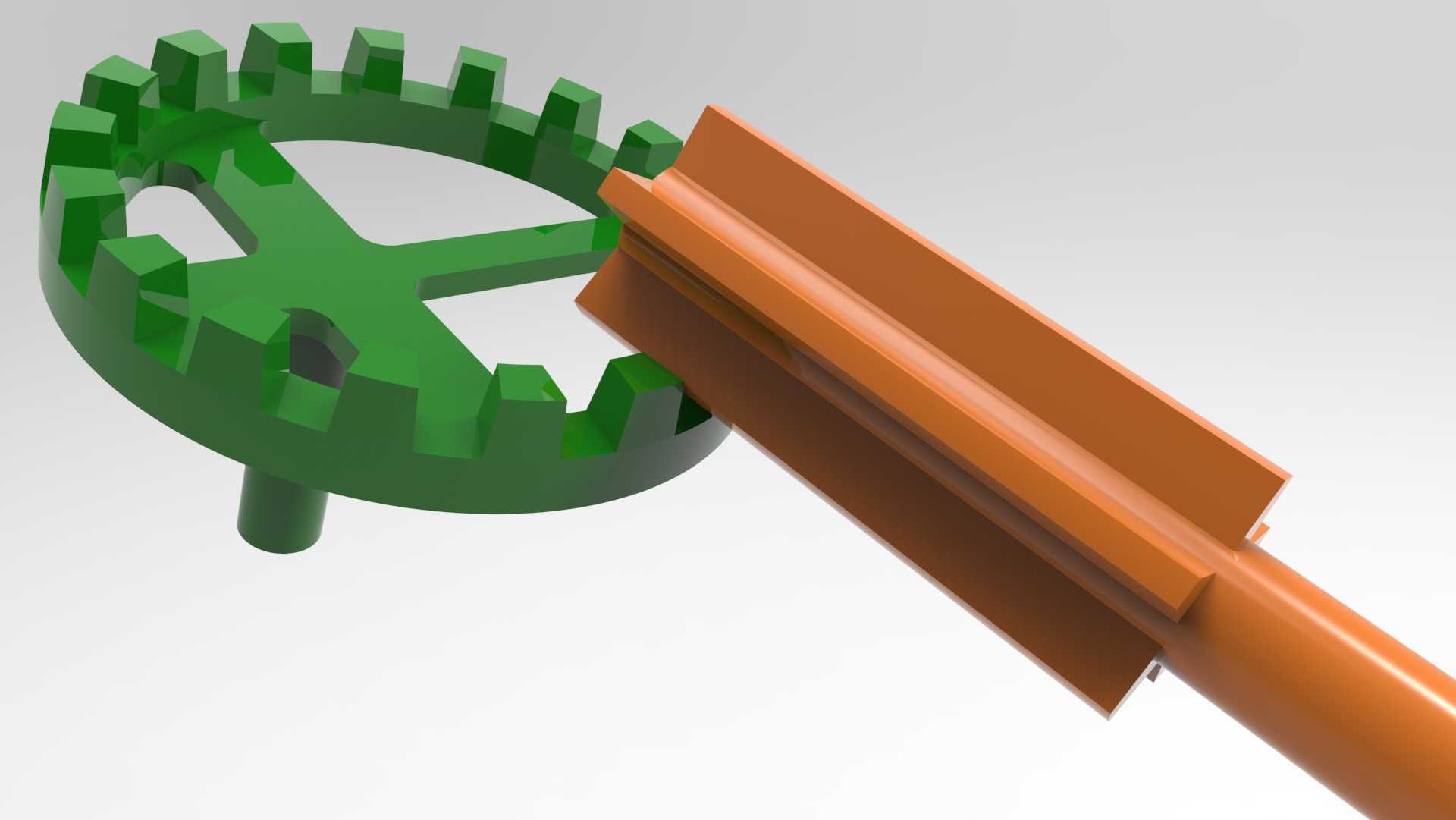

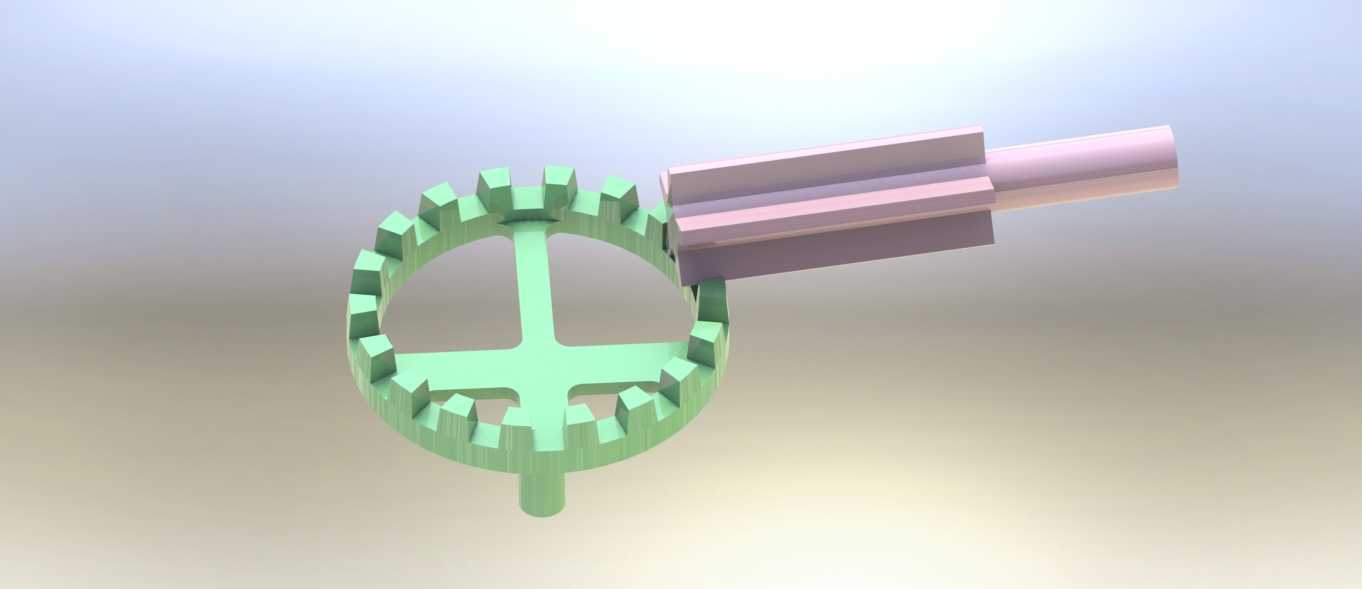

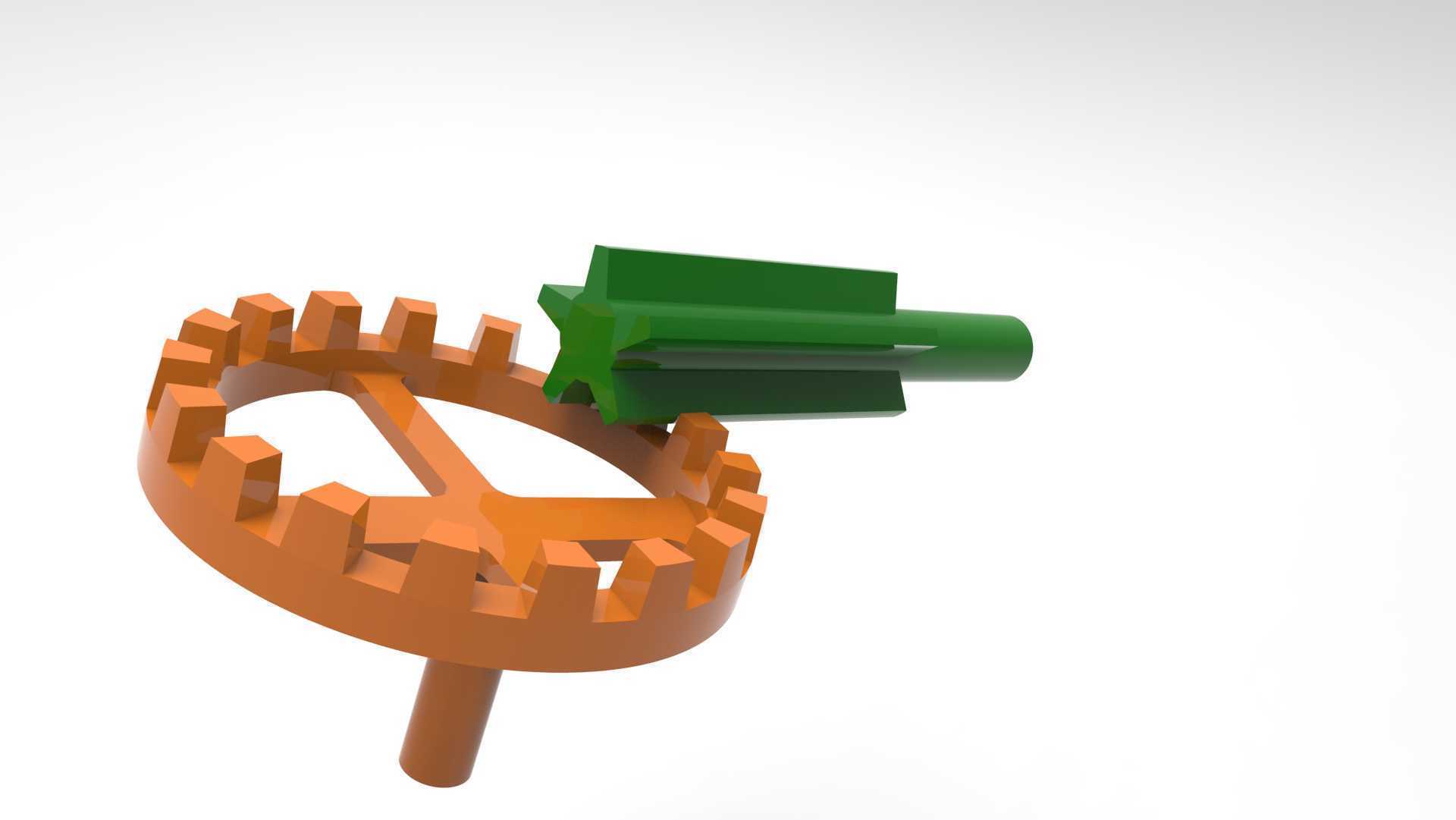

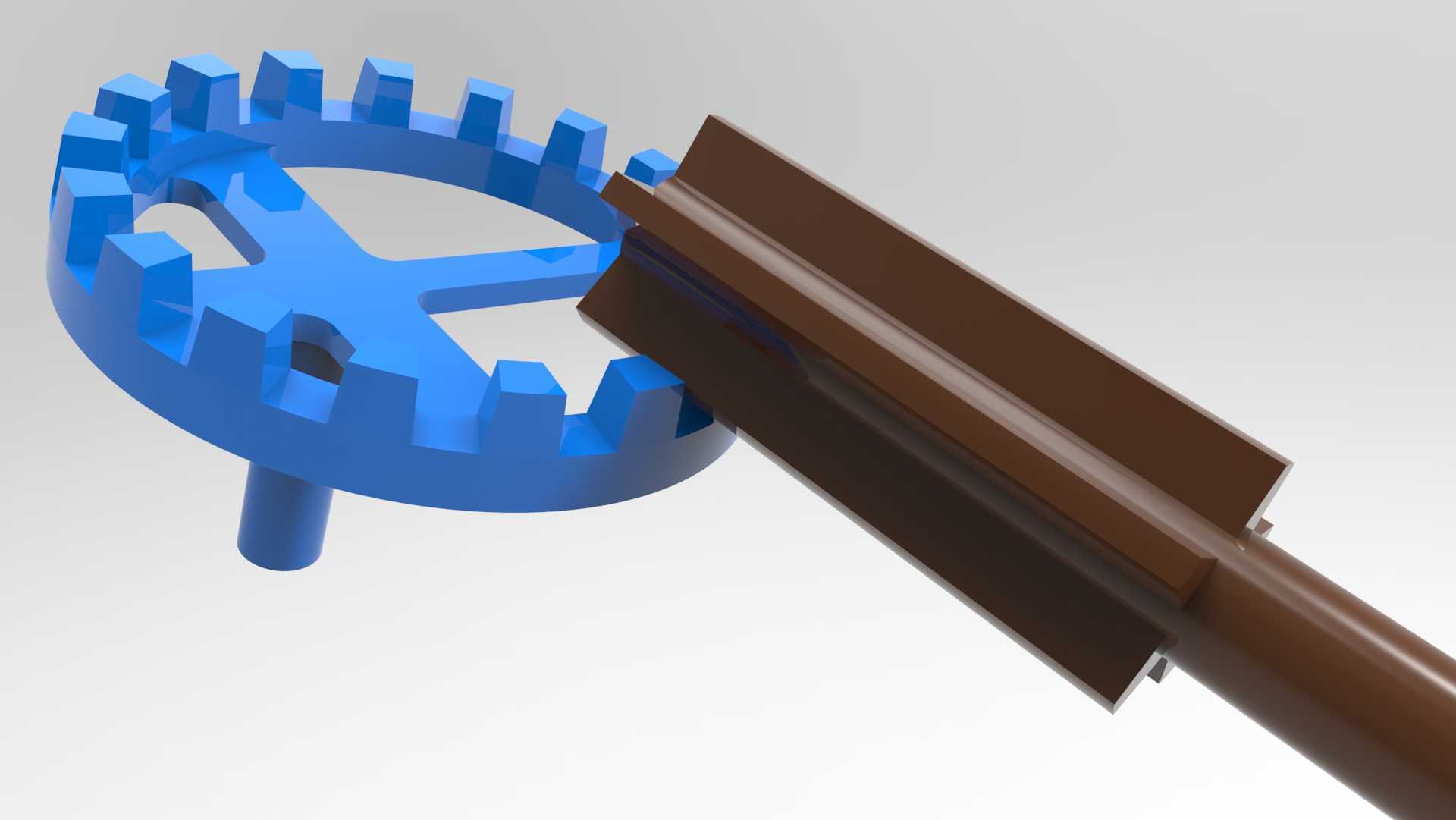

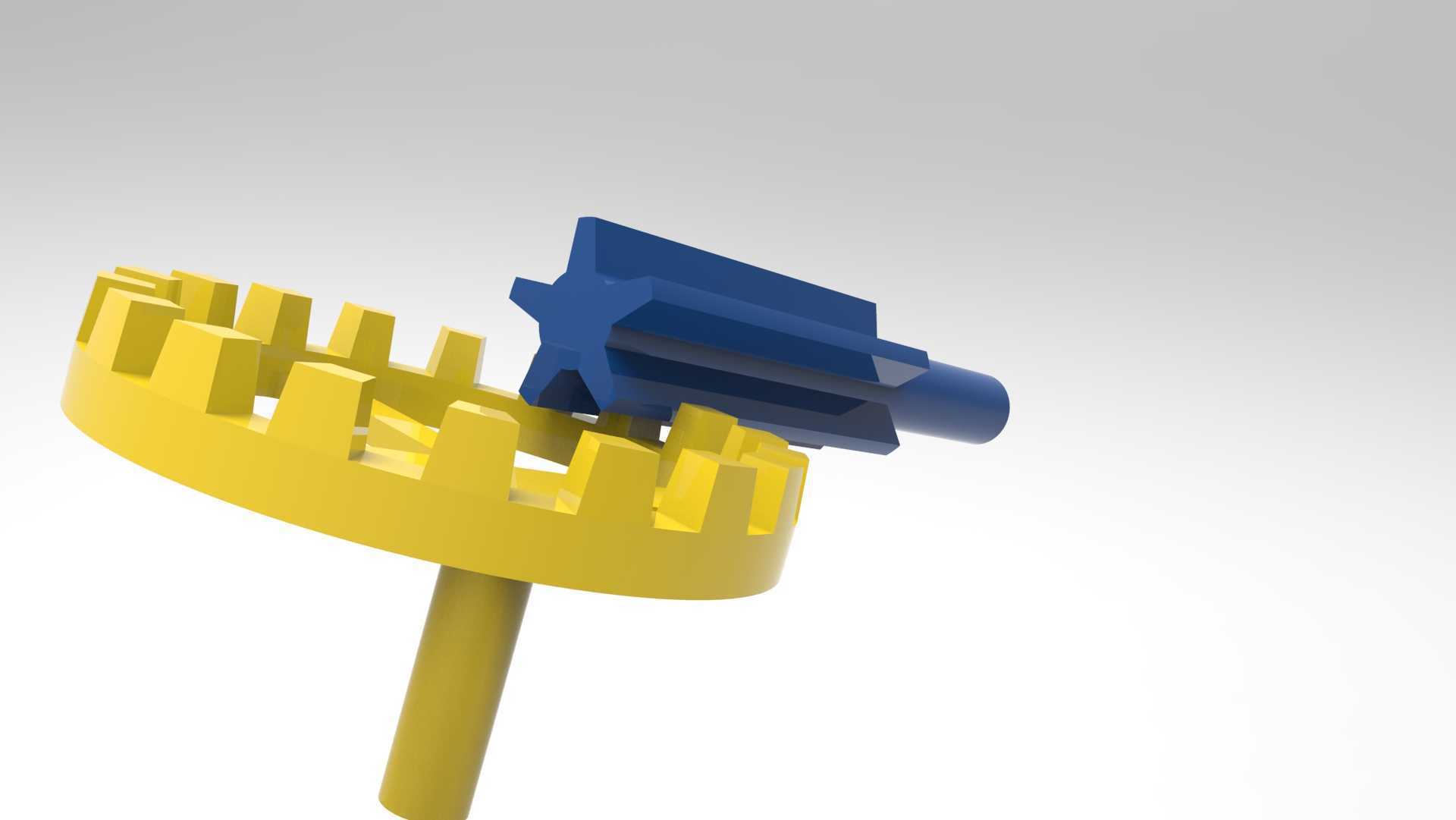

　　这套交错轴啮合的齿轮副结构，核心解决的是空间垂直交错轴系之间的旋转运动传递需求，在小型轻工设备、台式传动装置、简易进给机构里应用十分普遍，不像重载工业齿轮箱里的锥齿轮副需要极高的加工精度与安装公差，这套结构更偏向轻载、低转速的传动场景，比如小型食品加工设备的动力转向传递、台式实验装置的轴系换向、简易手动操作机构的力矩转向传输都能适配。从结构本身来看，大轮采用端面带齿的冠轮形式，轮齿沿端面圆周均匀排布，齿形做了简化的直齿廓设计，小轮采用长轴式圆柱直齿结构，轮齿沿轴向排布，两者啮合时轴线呈空间垂直交错状态，和常规轴线相交的锥齿轮副有明显区别，这种设计的优势在于安装时不需要严格保证两轴的轴线交于一点，对安装座的加工公差容忍度更高，

　　在低成本小型设备里能大幅降低机加工的精度要求，减少生产制造成本。设计过程中首先要确定的是传动比匹配，大轮的齿数与小轮的齿数比值直接决定输入输出的转速差，这套结构偏向减速传动，大轮齿数多于小轮，输入力矩从小轮传入时，大轮能输出更大的扭矩，适配需要增扭减速的轻载场景。齿形设计上没有采用复杂的渐开线锥齿廓，而是做了简化的矩形直齿，这种齿形的建模难度低，加工时无论是采用3D打印快速成型，还是用普通铣床做简易铣削都能实现，不需要专用的锥齿轮加工机床，非常适合非标设备的快速原型制作。安装边界方面，大轮底部带一体式定位轴颈，轴颈直径与安装座的轴承孔做间隙配合，轴颈长度刚好匹配安装板的厚度，装配后大轮端面与安装板平面保留0.2到0.5毫米的间隙，

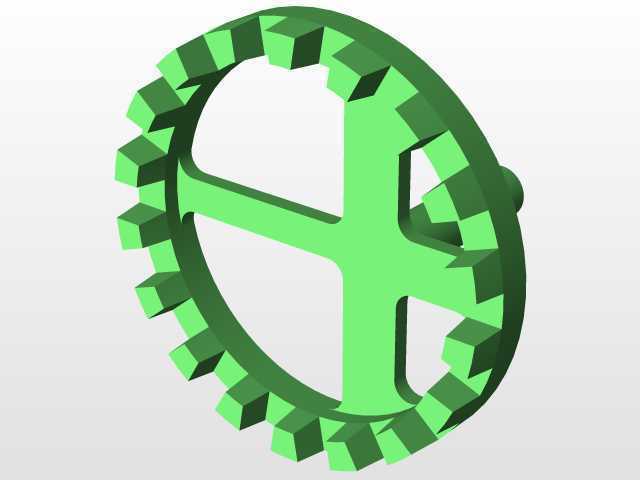

　　避免转动时出现端面摩擦；小轮的长轴部分同样设计有两处定位轴段，分别对应两端的支撑轴承位，两轴承位的同轴度控制在0.03毫米以内，保证小轮转动时不会出现偏摆，避免轮齿啮合时出现卡滞或偏磨。轮齿的啮合侧隙设计在0.1到0.2毫米之间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现转动卡滞，适配轻载传动下的精度需求。实际使用中，这套齿轮副不需要复杂的润滑系统，轻载工况下涂抹普通润滑脂就能满足长期使用需求，维护成本极低。结构的整体外形紧凑，大轮的轮辐采用三辐条镂空设计，在保证结构强度的前提下减轻了整体重量，转动时的转动惯量更小，启停响应更快，不会因为大轮自重过大导致启动阻力超标。小轮的轮齿部分长度预留了足够的啮合行程，

　　即使安装时存在少量轴向位置偏差，也能保证轮齿完全啮合，不会出现脱齿的情况。在做结构验证时，首先要检查两轴的空间垂直度，偏差不能超过0.1毫米每100毫米长度，否则会出现轮齿单边磨损加剧的问题；其次要检查啮合接触斑点，轻载转动时接触斑点应该分布在轮齿齿面的中间位置，接触面积不小于齿面的30%，如果接触斑点偏在齿端，就需要调整小轮的轴向位置或者大轮的安装高度，保证啮合状态良好。这套结构没有设计额外的轴向限位结构，依靠安装座的轴承端盖就能实现轴向定位，零件数量少，装配流程简单，不需要复杂的工装就能完成整机组装，对于非标自动化设备的小型传动单元设计、教学演示用的传动结构模型、手动操作机构的转向传递单元都有很高的适配性，相比常规的锥齿轮副，它的加工门槛更低，安装调试难度更小，在成本敏感的轻载传动场景下优势十分明显。
