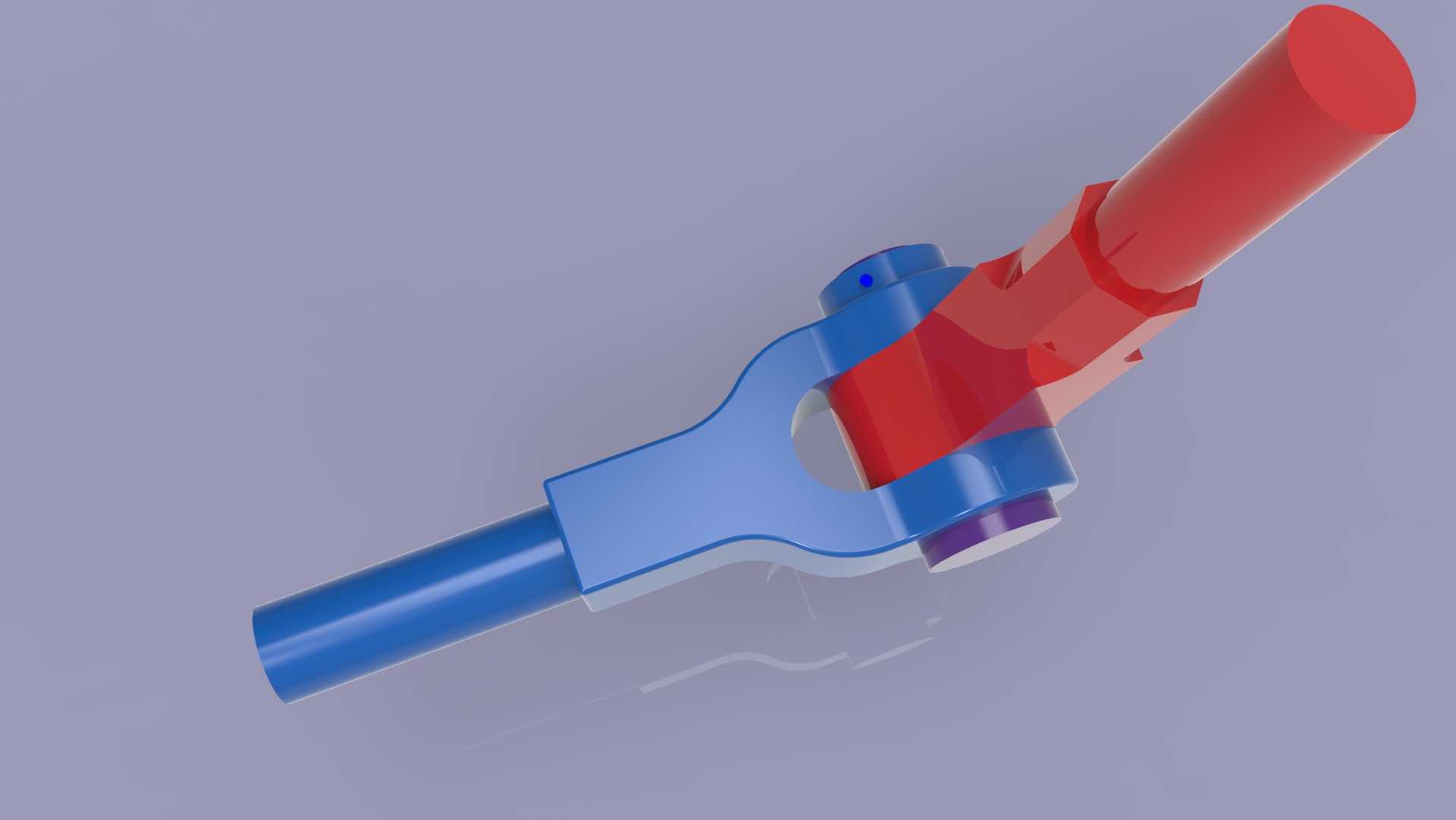

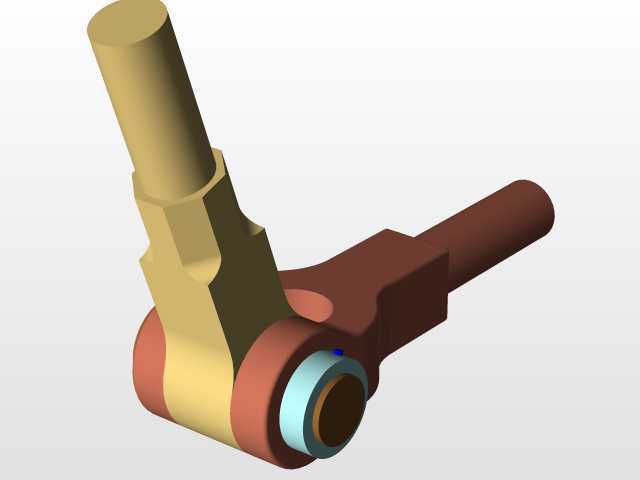

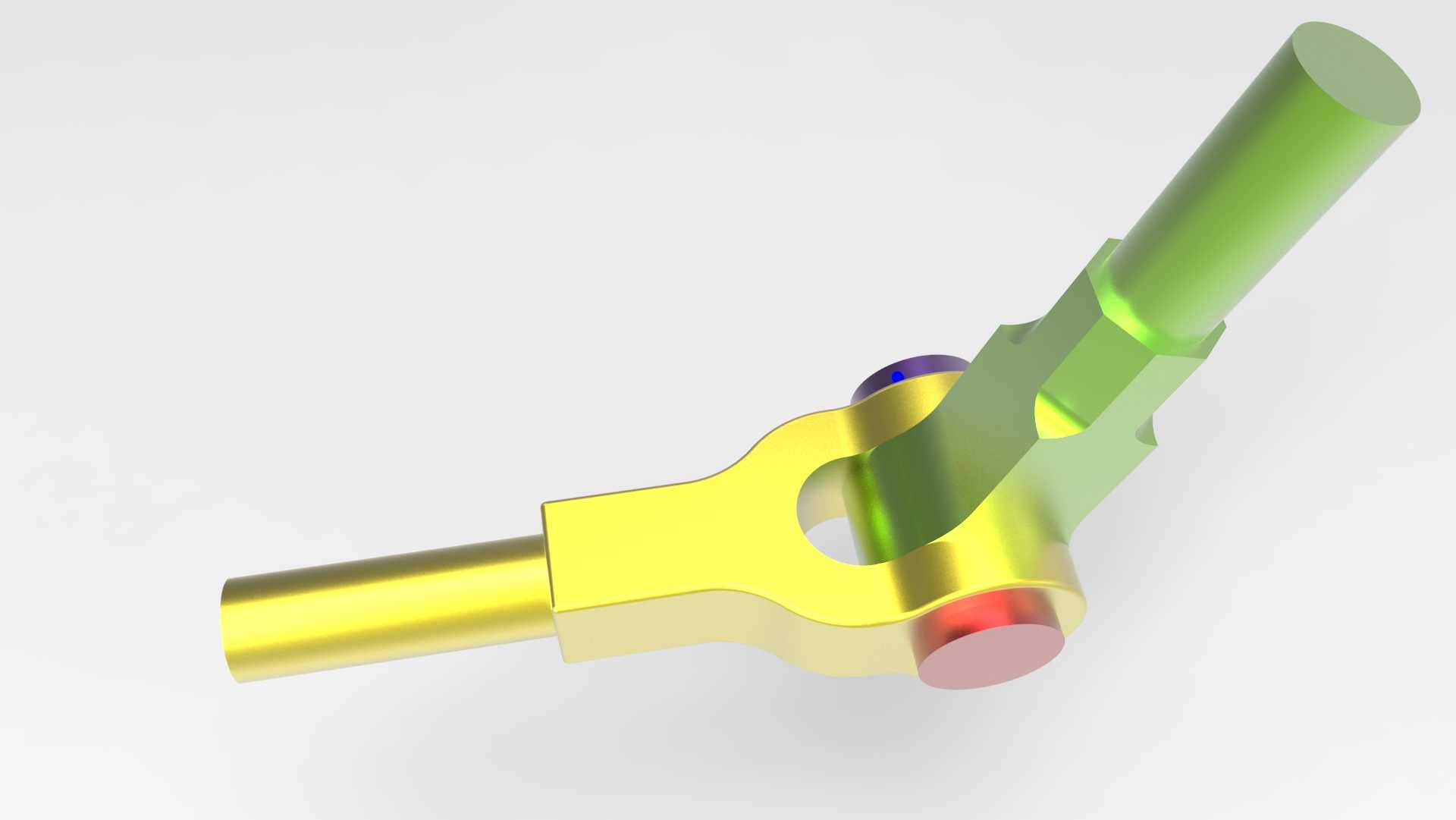

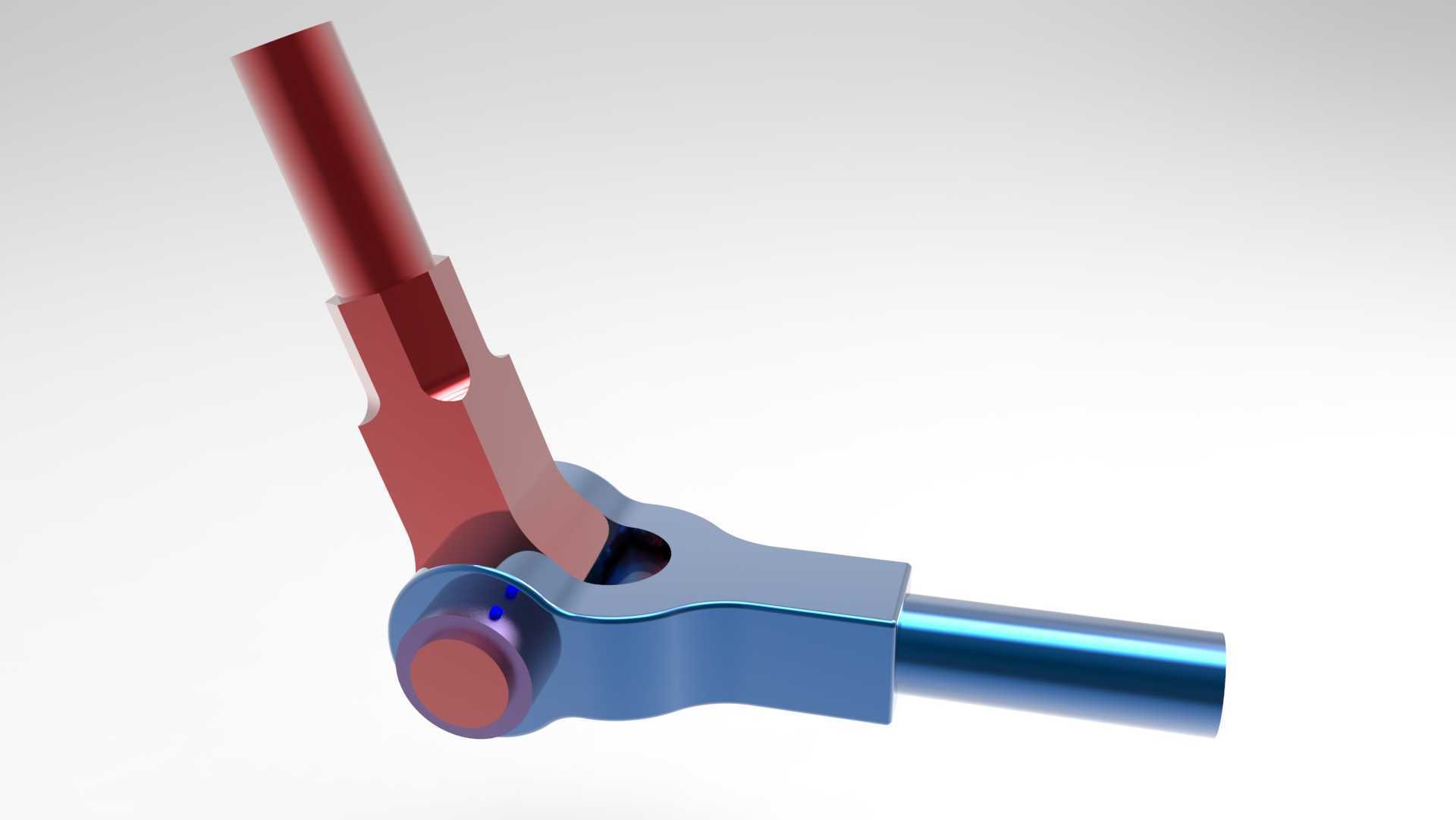

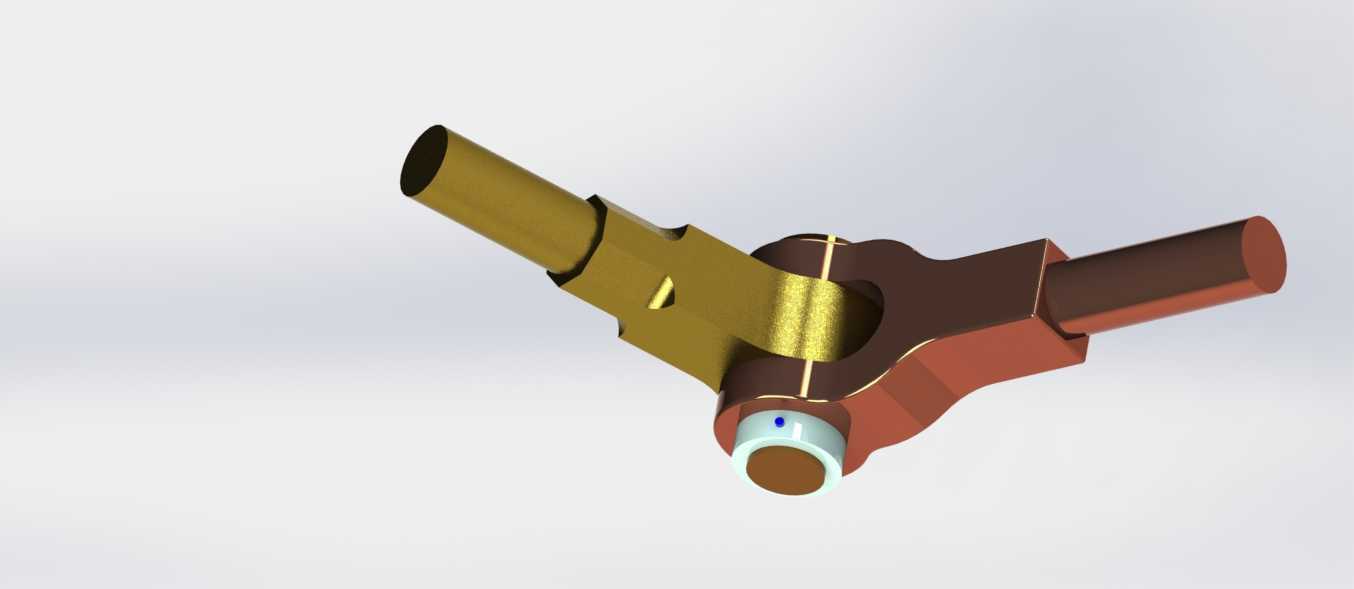

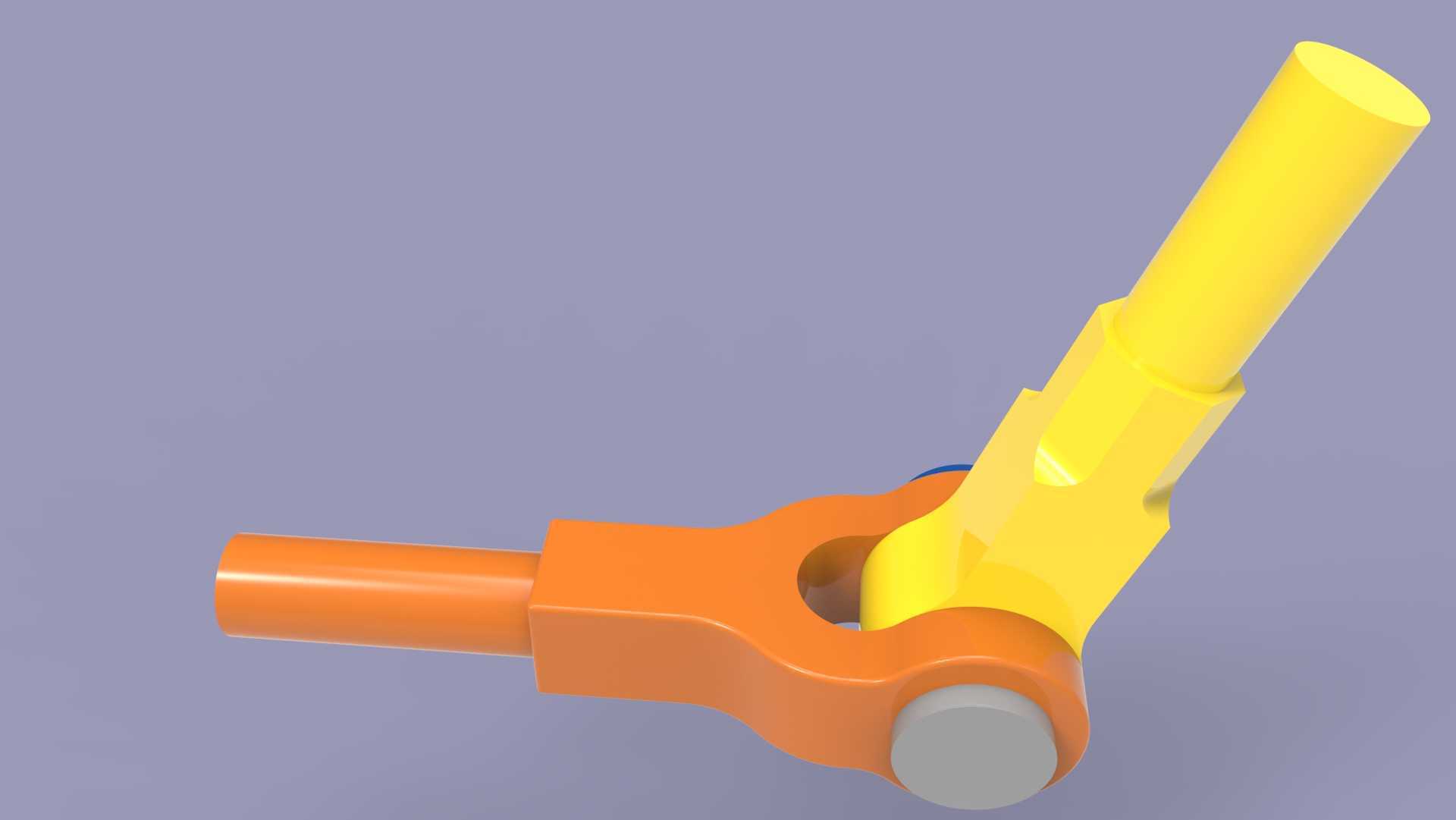

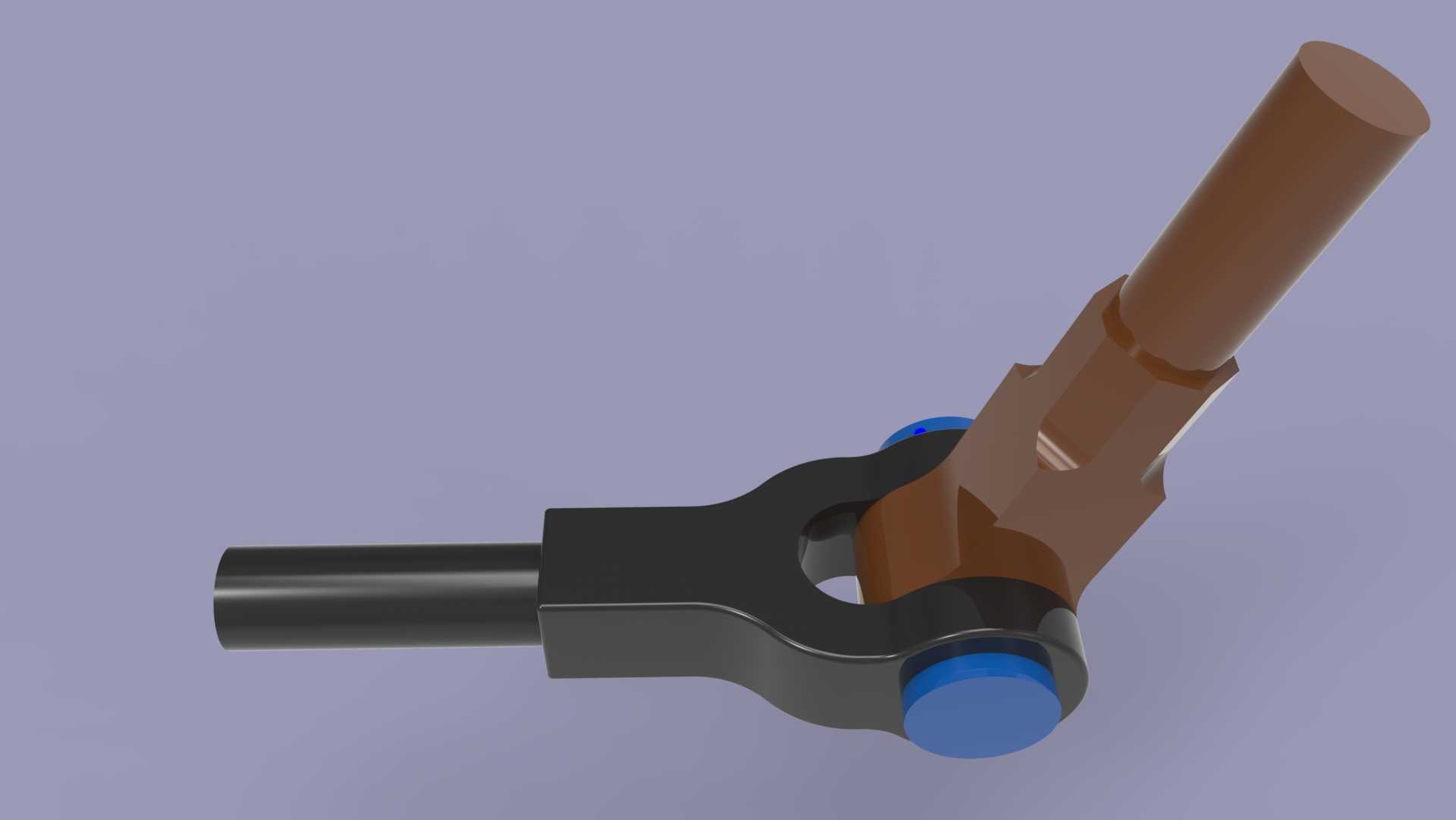

带铰接销轴的转向节接头结构设计

　　在轻载传动连杆系统、小型操纵机构、非标自动化设备的连杆传动单元中，这类带铰接结构的转向节接头是承担拉杆间角度补偿与载荷传递的核心连接件，日常工况下需要同时承受轴向拉伸载荷与小幅度的角向偏移，避免拉杆因安装误差、运行中的形变出现卡滞或应力集中断裂的问题。

　　从实际使用场景来看，这类接头常应用在小型设备的操纵拉杆组、轻工机械的连杆传动机构、农用机具的调节拉杆连接位置，区别于大载荷工况下使用的重型万向接头，该类结构更适配载荷不大但需要一定角度补偿的连接场景，不需要额外配置复杂的万向节总成，依靠自身的铰接间隙就能满足±5°范围内的角向偏转需求，安装维护的成本更低，结构也更紧凑。

　　设计这类接头时，首先要明确核心的载荷传递路径：轴向的拉伸载荷从一端的光杆段输入，经过叉形本体传递到铰接销轴，再通过销轴传递到对接的拉杆杆体，整个传力路径上要避免出现应力集中的锐角结构，叉形开口的位置要做圆弧过渡处理，销轴孔的边缘要设计倒角，既方便销轴的装配，也能减少热处理后的应力开裂风险。本体的叉形开口宽度需要和对接杆端的接头厚度匹配，保留0.1-0.2mm的装配间隙，保证铰接转动时不会出现卡滞，同时间隙不能过大，避免横向窜动带来的冲击载荷。

　　外形尺寸的设计上，两端的光杆连接段采用等直径圆杆结构，根据实际承受的拉伸载荷计算杆径，常规轻载工况下杆径取8-12mm即可满足使用需求，光杆段的长度要根据安装空间确定，保证螺纹连接或者焊接装配时有足够的操作空间，不会和周边的结构件发生干涉。铰接销轴的直径要大于等于杆径的0.8倍，销轴两端采用卡簧或者铆边的方式固定，防止运行过程中销轴脱出，销轴和本体孔之间采用间隙配合，和对接杆的孔之间可以根据使用需求选择间隙配合或者小过盈配合，如果需要频繁转动的场景可以在销轴表面增加润滑槽，定期加注润滑脂减少磨损。

　　安装边界方面，这类接头在装配时需要保证两个对接拉杆的载荷作用线在铰接转动的平面内，避免出现附加的弯矩，铰接点的转动范围要提前在设计阶段做干涉校验，保证接头在最大偏转角度下，叉形本体不会和对接的杆体发生碰撞。和拉杆的连接方式可以根据实际需求选择，光杆段可以加工外螺纹和拉杆的内螺纹配合，也可以直接和拉杆焊接固定，或者设计成插销连接的快拆结构，适配不同设备的维护需求。

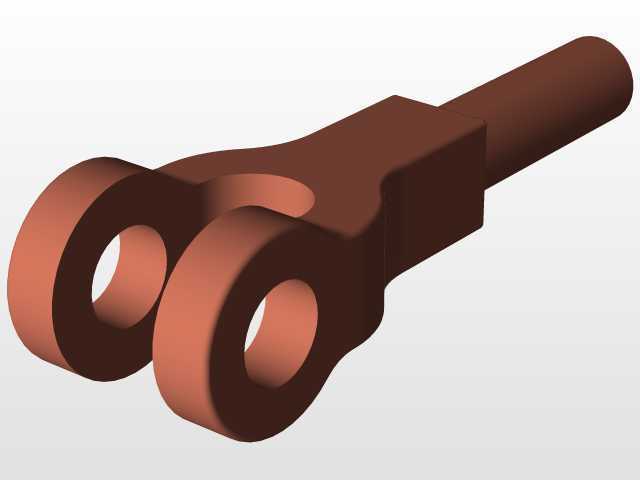

　　结构细节上，本体的中间过渡段采用方形截面设计，相比等直径的圆杆结构，方形截面在扳拧装配时更容易夹持，不需要额外设计扳手位，装配操作更方便，同时方形截面的抗扭性能也优于同截面积的圆杆，能承受小幅度的扭转载荷，避免安装过程中杆体发生扭转变形。表面处理可以根据使用环境选择，常规室内工况采用镀锌钝化处理即可满足防锈需求，户外或者腐蚀环境下可以采用镀硬铬或者不锈钢材质加工，销轴的表面硬度要高于本体硬度，减少长期转动带来的磨损，延长接头的使用寿命。

　　在实际选型应用时，需要先核算工况下的最大拉伸载荷，预留1.5倍以上的安全系数，再根据安装空间确定接头的整体长度和偏转角度范围，避免选型过小导致载荷超出承受范围出现断裂，也要避免选型过大造成结构冗余、安装空间不足的问题。这类接头的结构相对简单，加工难度低，不需要复杂的加工设备，普通的车削、铣削设备就能完成加工，适合批量生产应用，在各类轻载连杆传动场景中能替代结构复杂的万向联轴器，有效降低设备的整体制造成本。
