电磁馈线振动驱动装置结构设计

　　在轻工、电子、五金零件的批量加工产线中，小型零件的有序定向送料一直是影响产线节拍的关键环节，电磁馈线驱动装置作为振动给料系统的核心动力与执行载体，承担着将散状小型工件按照预设姿态、恒定速率输送至下一工位的核心作用，这类装置常与直线送料槽配合，替代传统的人工排料、机械推料结构，在小尺寸紧固件、电子接插件、精密冲压件的加工、检测、包装工序中应用广泛，相比气动送料结构，其无气源依赖、送料速率调节线性度更好，运行过程无冲击噪音，更适合精密小零件的平稳输送场景。

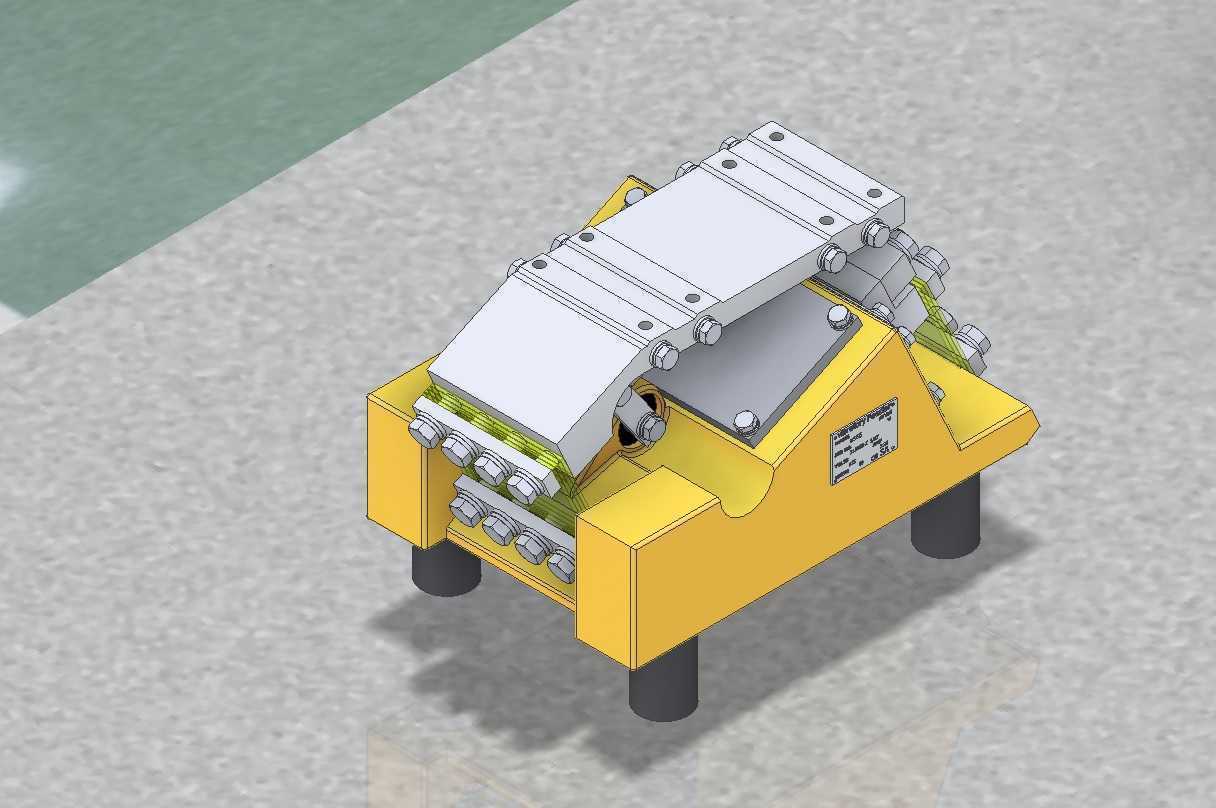

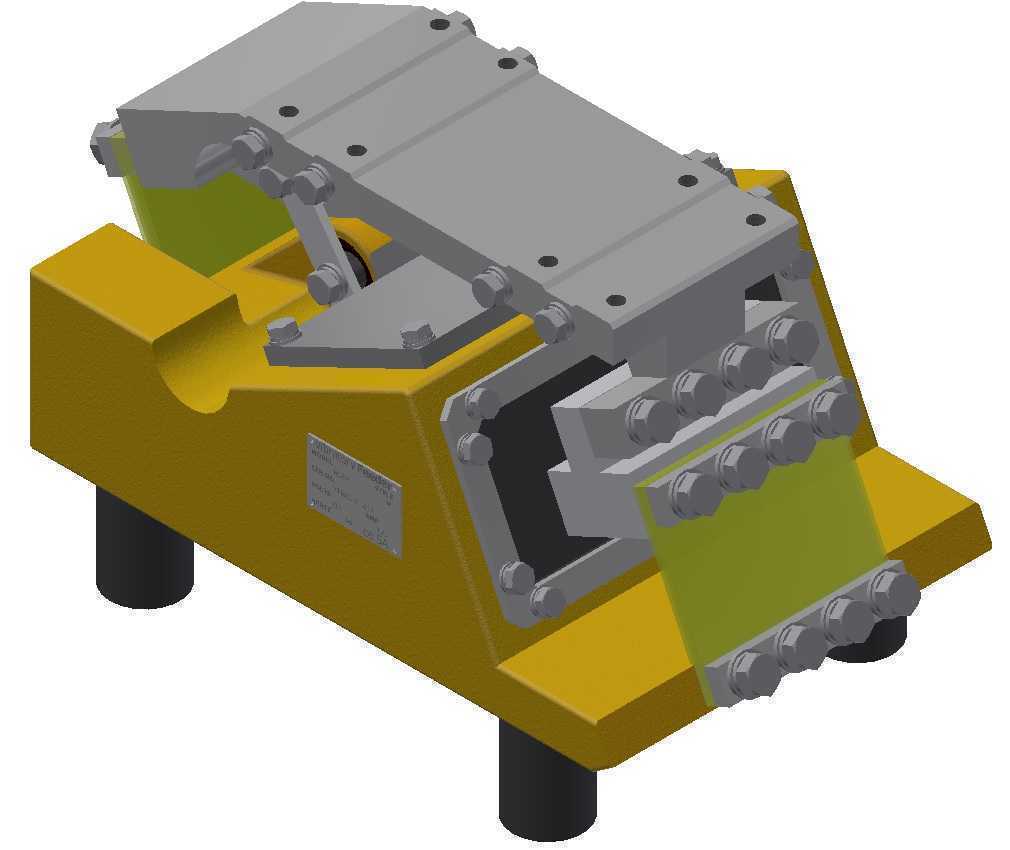

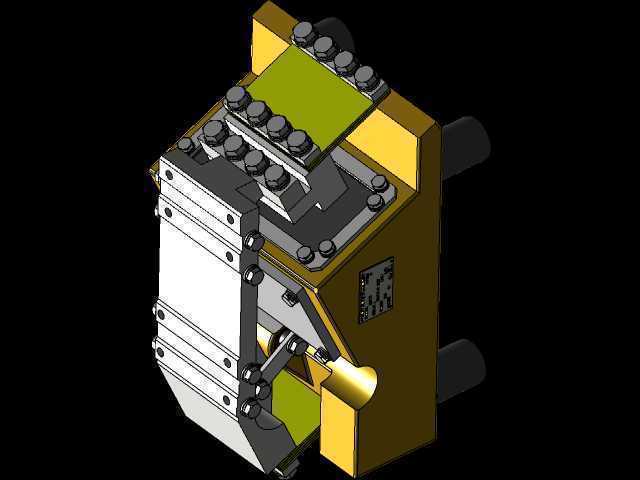

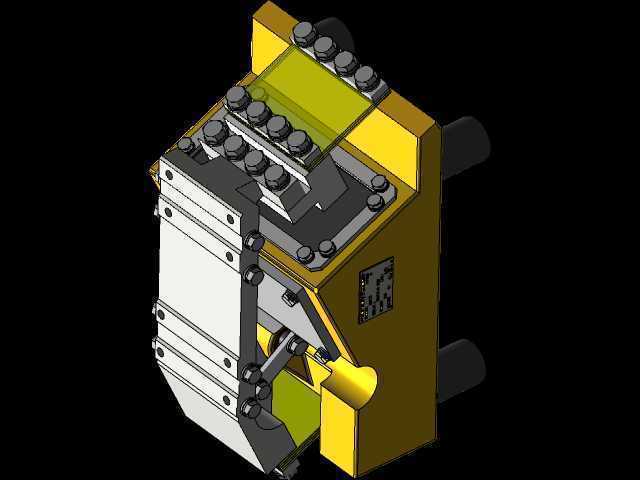

　　从结构设计逻辑来看，该装置采用分体式的电磁激振与承载导向组合结构，下部为铸造成型的机座，机座底部设置两个圆柱形的橡胶减振支脚，支脚的安装位置经过重心配平计算，确保装置运行时的激振力全部作用于上部的送料槽安装面，不会将振动传递至安装台面，避免对周边的检测、加工设备造成振动干扰。上部的承载台板通过多组倾斜布置的板弹簧与下部机座连接，板弹簧的倾斜角度直接决定了振动的方向角，常规设计中该角度设置为20度至25度之间，确保台板在电磁力作用下产生斜向的高频微幅振动，让放置于台板上的送料槽内的工件产生沿槽体方向的抛掷滑移运动，实现连续送料。

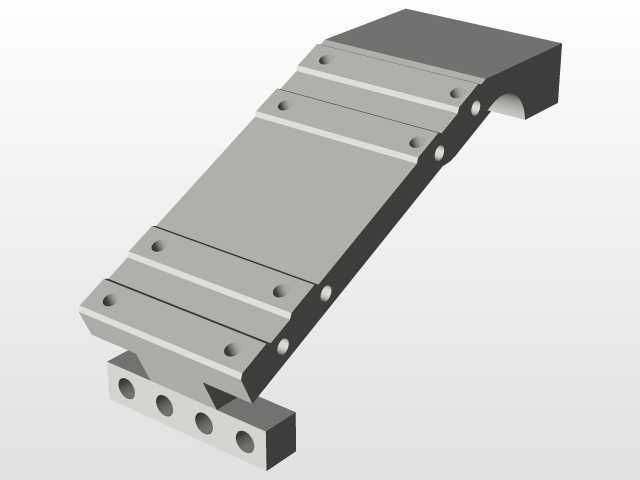

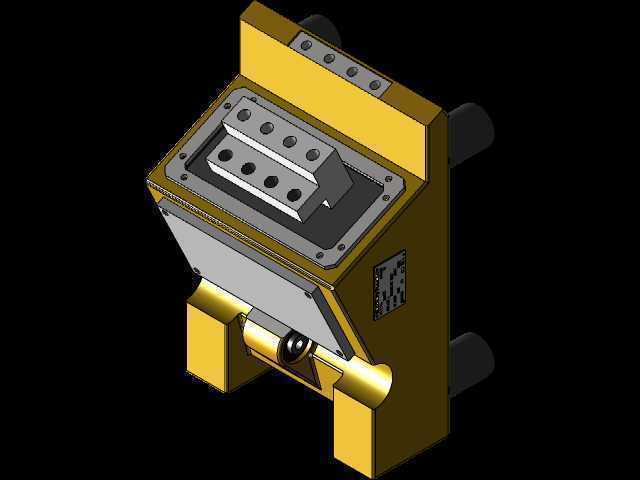

　　电磁驱动组件内嵌于机座与台板之间的空腔内，铁芯与衔铁分别固定在机座和台板的对应安装面上，两者之间保留均匀的工作气隙，气隙大小可通过侧边的调节螺栓进行微调，气隙的一致性直接影响激振力的均匀性，设计时在铁芯安装座处设置了定位销结构，避免长期运行后铁芯出现偏移导致气隙不均、送料速率波动的问题。台板表面加工有阵列布置的螺纹安装孔，可适配不同宽度、长度的直线送料槽，安装孔的位置公差控制在0.1mm以内，确保送料槽安装后与振动方向保持平行，避免工件在槽内出现偏载、卡滞的情况。

　　从安装边界来看，该装置的整体外形紧凑，机座的底面为平整的安装基准面，两个减振支脚的中心距按照通用送料设备的安装尺寸设计，可直接固定在标准型材机架的台面上，不需要额外制作过渡安装板；装置的接线端设置在机座的侧下方，预留的线缆长度可满足常规控制柜的接线需求，接线处设置有防护盖板，避免车间内的油污、切削液进入电磁组件内部造成绝缘失效。

　　在功能特性上，该装置的振动频率与供电电源频率保持一致，通过配套的调压控制器即可调节激振力大小，从而实现送料速率的无级调节，调节范围可覆盖从每分钟数十件到数百件的送料需求，适配不同加工节拍的产线要求。板弹簧组件采用优质弹簧钢制作，经过热处理定型，长期高频运行下的形变量极小，可保证设备长期运行的稳定性，不需要频繁调整弹簧预紧力。机座采用铸铁材质，自身重量较大，可有效吸收振动过程中的反向冲击力，降低设备运行时的共振概率，台板与机座之间的连接部位都设置有防松垫圈，避免高频振动下紧固件出现松脱。

　　这类振动驱动装置的设计核心在于振动系统的固有频率与激振频率的匹配，设计时需要对板弹簧的刚度、运动部件的总重量进行精确计算，确保系统处于近共振状态下工作，这样可以用较小的电磁功耗获得足够的振幅，降低设备运行的能耗，同时减少电磁组件的发热。在实际选型应用中，需要根据输送工件的重量、送料槽的自重来选择对应激振力规格的驱动装置，避免出现振幅不足导致送料卡顿，或者振幅过大导致工件跳脱出送料槽的问题。对于有防尘、防油需求的应用场景，可在电磁组件的外部加装密封防护罩，不影响装置的振动性能的同时，提升恶劣车间环境下的设备使用寿命。
