四螺栓法兰式硬轴承座结构设计

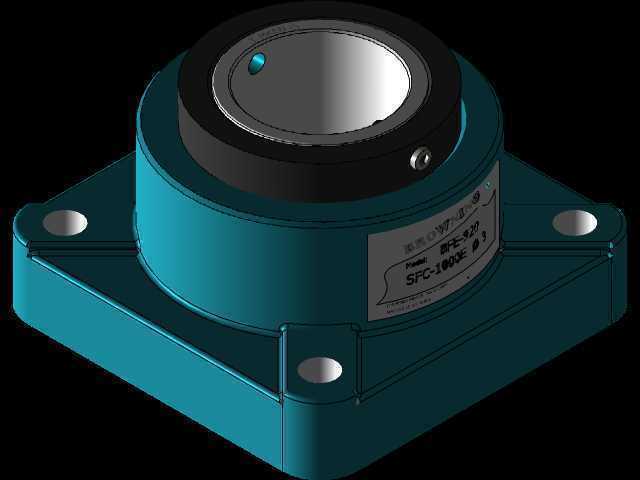

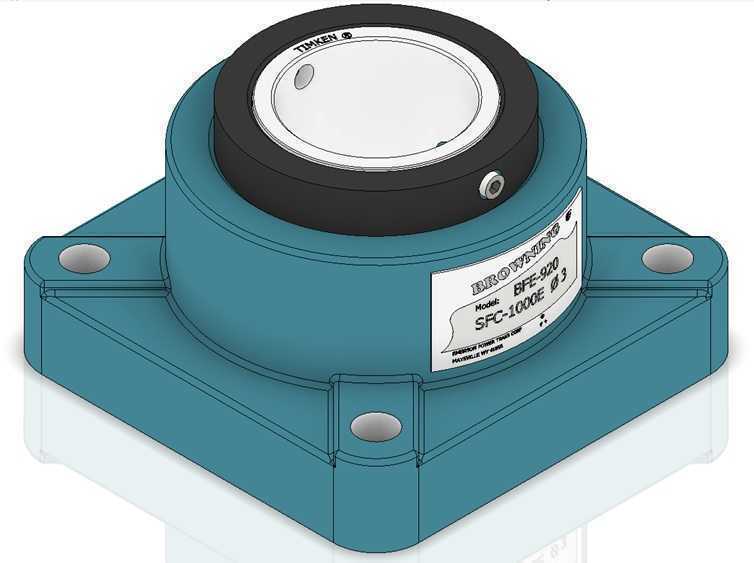

　　在带式输送机、小型风机、轻工包装线这类中载平稳传动的场景里，法兰式轴承座的选型直接决定了转轴端的支撑刚性与后期维护效率，这款四螺栓法兰硬轴承的结构设计，完全围绕这类场景的安装痛点做了针对性优化。不同于常见的两螺栓切边法兰结构，这款产品采用正方形四螺栓安装面，四个安装孔对称分布在法兰四个角位，安装时不需要刻意调整法兰周向角度，只要对准安装面的螺孔位置即可完成固定，对于安装面空间局促、无法预留大角度调整余量的设备机架来说，这种对称布局能大幅降低现场安装的对位难度，哪怕是新手装配工也能快速完成轴承座的固定，不会出现孔位错位需要重新扩孔的问题。轴承主体的安装座部分做了阶梯式加厚设计，靠近轴承内圈配合位的壁厚比法兰安装边厚出近三分之一，

　　这种变壁厚设计不是为了省料，而是因为轴承承受径向载荷时，应力最集中的区域就是内圈与座体的配合过渡段，加厚这个区域的壁厚，能避免长期受载后座体出现微变形导致轴承内圈跑圈，同时法兰边的厚度控制在刚好满足螺栓预紧力压合要求的范围，不会因为法兰过厚导致整体重量超标，在移动类小型输送设备上使用时，能减少机架端的静载荷负担。轴承外圈的密封端盖采用嵌入式卡合结构，端盖与座体的配合面做了环形密封槽，不需要额外打密封胶就能实现基础的防尘防泼溅效果，在食品加工车间、普通木工车间这类有少量粉尘但无强腐蚀介质的场景下，这种密封结构足够阻挡粉尘进入轴承滚道，延长轴承的维护周期，端盖上预留的小注油孔正对轴承滚道的保持架位置，后期补注润滑脂时不需要拆开端盖，

　　直接用黄油枪对准注油嘴加注即可，维护效率比传统端盖螺栓固定的结构高很多。座体与法兰的过渡位置做了大圆角过渡处理，没有尖锐的直角应力集中点，在承受冲击载荷时，比如输送线突然卡料导致转轴瞬间扭矩飙升，圆角过渡能把应力均匀分散到整个法兰安装面，不会在过渡位置出现应力断裂的问题。四个安装孔都做了沉孔设计，螺栓拧紧后螺栓头完全沉入沉孔内，不会突出法兰安装面，一方面能避免设备运行过程中外部构件剐蹭到螺栓头导致螺栓松动，另一方面沉孔的深度刚好匹配标准六角螺栓的头部高度，不需要额外采购特制的短螺栓，用常规的国标内六角或者外六角螺栓就能完成安装，降低了配件采购的成本。轴承内圈的配合面按照基孔制公差设计，适配标准3英寸内径的滚动轴承，

　　内圈端面高出座体端面约2毫米，安装转轴时，轴肩可以直接抵在内圈端面上实现轴向定位，不需要额外加装轴套或者定位挡圈，简化了转轴端的零件数量。从安装边界来看，正方形法兰的四个角做了小切边处理，相邻两个安装孔的中心距留足了扳手操作空间，哪怕是用普通的开口扳手拧紧螺栓，也不会因为空间不足导致扳手打滑，座体的总高度控制在法兰边长的二分之一左右，安装后转轴中心到安装面的距离刚好匹配多数中小型传动设备的中心高要求，不需要额外调整机架的安装面高度。在实际选型时，这种结构的轴承座特别适合转轴端需要垂直安装在设备侧壁的场景，比如小型斗式提升机的上转轴端、立式包装机的送膜辊支撑端，四螺栓的固定方式比两螺栓结构的抗倾覆能力强很多，当转轴承受一定的轴向力时，四个螺栓均匀分担轴向载荷，不会出现单侧螺栓受力过大被拉断的问题。座体的外表面没有多余的装饰性结构，所有的加强筋都隐藏在座体与法兰的过渡位置，既保证了结构刚性，又不会因为外凸的筋条堆积粉尘，在需要定期清洁的食品、医药包装设备上使用时，擦拭清洁的难度更低，不会出现卫生死角。
