FE缸尖拖车侧边栏板结构设计

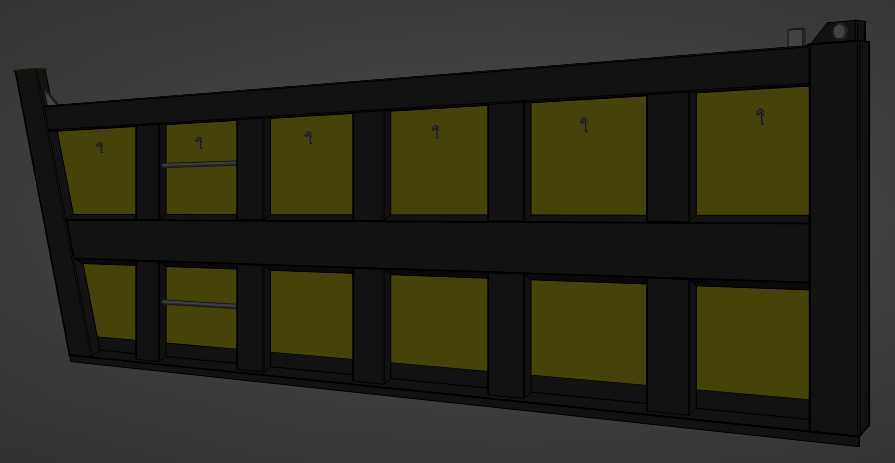

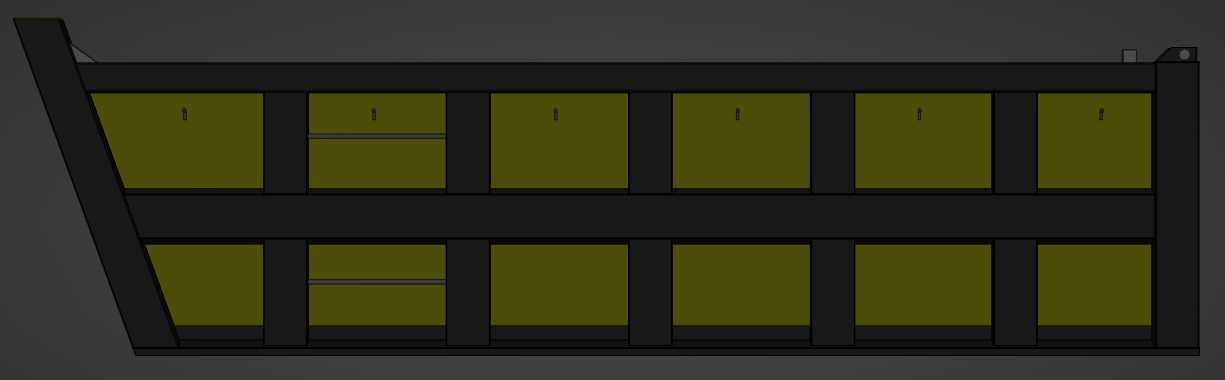

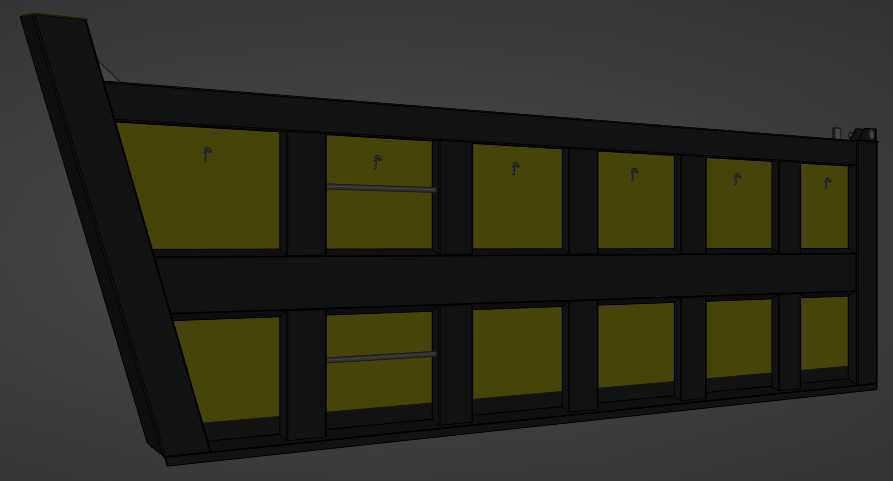

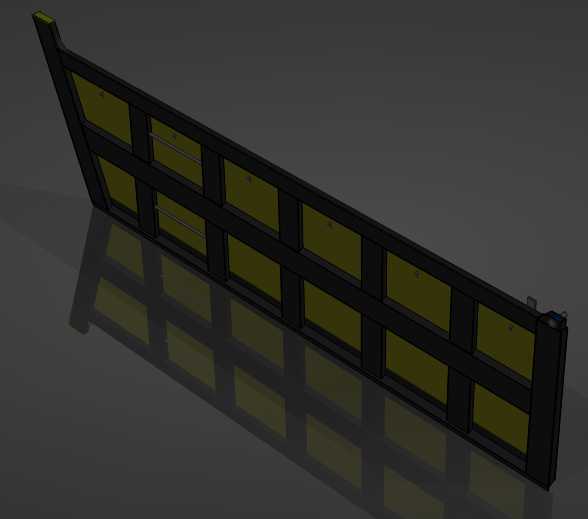

　　这款栏板构件主要适配于工程运输类拖车的侧边承载结构，日常作业场景覆盖散料转运、工地建材短途驳运、农用物资装卸等多个工况，是拖车货厢实现围合承载、防止物料洒落的核心侧边部件。从实际使用需求出发，该构件在设计时首先考虑了承载工况下的抗形变能力，整体采用框架式格构布局，外框为连续的封闭型钢焊接骨架，内部通过横向、纵向的加强筋分隔出多个独立的嵌板安装位，这种布局既可以降低整体构件的自重，又能通过筋位的力传导路径分散栏板受到的侧向挤压力——当货厢内装载散装砂石、袋装水泥或者块状建材时，物料对侧边的压力会通过嵌板传递到内部加强筋，再沿着外框骨架传导到底部的铰接安装位，避免局部应力集中导致的栏板变形。

　　在功能特性上，该栏板预留了与拖车底盘铰接的安装接口，侧边设置有与前后栏板对接的锁止卡位，配合货厢的翻转机构可以实现单侧栏板的完全开启，方便叉车或者人工从侧面装卸大件物料，不需要完全举升货厢就能完成常规装卸作业，能有效降低窄小场地内的装卸操作难度。嵌板部分采用了耐磨的板材嵌入框架槽位的安装方式，当长期使用出现板面磨损或者磕碰变形时，可以单独更换对应位置的嵌板，不需要整体更换整个栏板构件，能大幅降低后期的运维成本。

　　设计过程中重点平衡了自重与结构强度的关系，框架的型钢截面选型经过受力校核，在满足额定承载下侧向挠度不超过允许值的前提下，尽可能缩减了非受力位置的材料用量，格构内部的每个嵌板单元尺寸控制在统一模数，既方便加工时的板材下料，也能减少备件的储备种类。安装边界方面，栏板底部的铰接孔位间距与同吨位拖车的底盘侧边安装座完全匹配，不需要额外改制底盘结构就能直接装配，栏板关闭状态下的上沿高度符合货运车辆的侧边防护高度要求，不会超出整车的宽度限界，同时栏板与货厢底板的接缝处预留了密封胶条的安装槽，运输粉状物料时可以加装胶条减少撒漏。

　　从实际作业的细节考虑，栏板的外侧框架边角做了圆弧过渡处理，避免人员装卸时被尖锐边角磕碰，内部加强筋的排布位置刚好对应物料堆积时的压力集中区域，也就是栏板高度方向三分之二以下的位置，该区域的筋位密度比上部更高，能更好地承受散装物料堆积产生的侧压力。栏板上部还预留了绑绳挂点的安装位置，运输超高或者容易滑动的物料时，可以直接在挂点上绑定绳索固定货物，不需要额外焊接挂点破坏原有结构的防腐层。整体结构的焊接位置都做了应力释放的工艺考量，框架拼接处采用满焊后打磨的处理方式，避免长期受交变载荷出现焊缝开裂的问题，适配拖车在非铺装路面行驶时产生的持续振动工况。
