曼查尔轴承安装支撑座结构设计

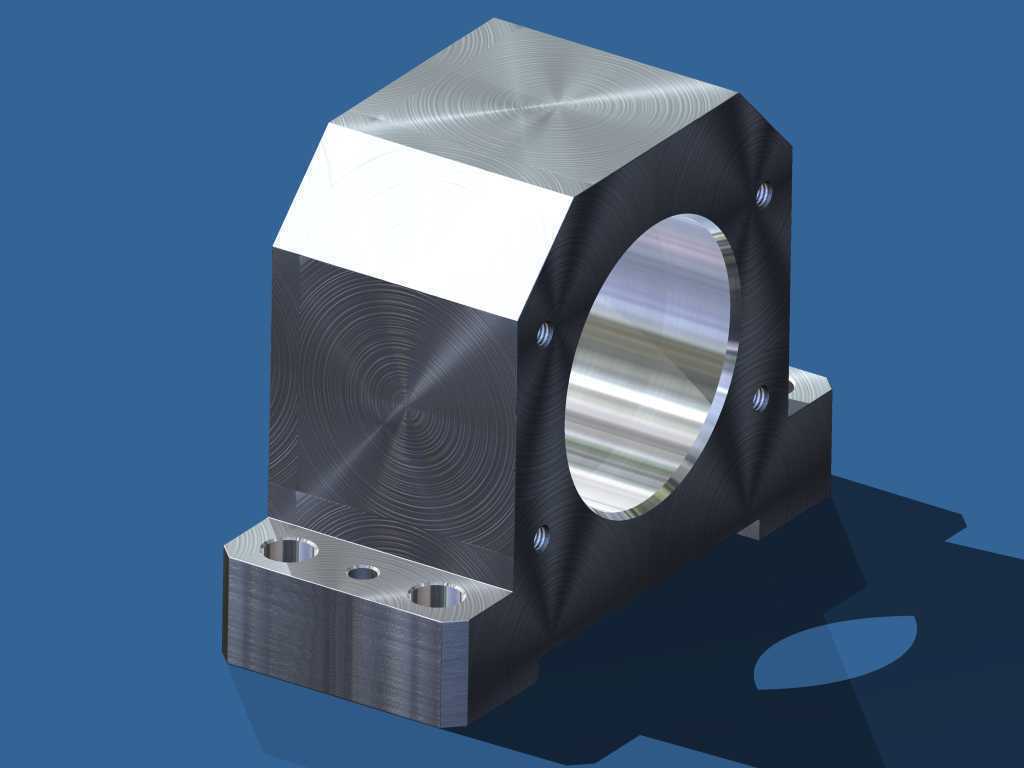

　　在工业传动系统的布局中，这类带安装法兰的轴承支撑座是转轴类组件的核心承载部件，常见于输送线驱动端、精密机床主轴侧装单元、自动化设备的动力传递工位，承担着固定轴承外圈、抵消转轴运行径向与轴向载荷、保证轴系回转精度的核心作用。从结构设计逻辑来看，主体采用方块式集成构型，区别于传统分体式轴承座的拼接结构，一体化的铸钢或铝合金铣削成型本体能大幅降低装配累积误差，本体上的大直径通孔为轴承安装位，孔壁加工有严格的公差带，与标准轴承外圈采用过渡配合，保证轴承压装后无径向窜动，孔周均匀分布的内六角螺钉孔用于安装轴承端盖，实现轴承的轴向定位与密封防护，避免运行过程中粉尘、切削液进入轴承滚道造成磨损。底部的安装法兰采用加宽加厚设计，

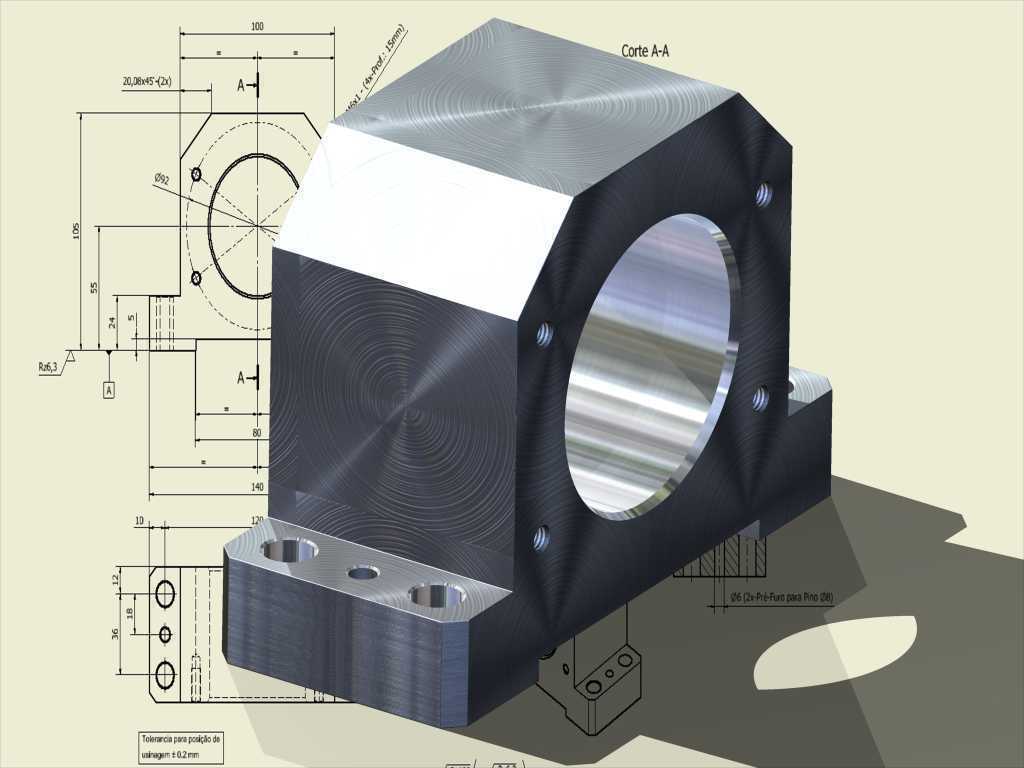

　　法兰面上开设两个长圆形安装孔与两个定位销孔，长圆孔的设计预留了安装位置的调整余量，可适配安装基面的小幅位置偏差，定位销孔则用于支撑座与设备安装基面的精确定位，避免设备长期运行产生的振动导致支撑座移位。从安装边界来看，主体方块的棱边做了45度倒角处理，既消除了机加工后的锐边安全隐患，也减少了装配过程中与周边零部件的干涉风险，本体侧面的斜切构型并非单纯的外观处理，而是为了避让相邻安装的传动齿轮或联轴器，在有限的设备安装空间内压缩整体布局尺寸，同时斜切面也可作为加工过程中的装夹基准面，提升批量加工时的尺寸一致性。实际选型应用时，需要匹配对应内径的深沟球轴承或角接触轴承，根据轴系的载荷大小选择适配的螺栓规格将支撑座固定在设备机架上，

　　安装前需清理安装基面的毛刺与平面度误差，保证支撑座底面与基面完全贴合，避免因安装面不平导致轴承孔变形，进而引发转轴卡滞、轴承过早失效的问题。这类支撑座的结构设计充分考虑了机加工工艺性，所有外露面均采用平面铣削加工，无复杂曲面结构，普通三轴数控铣床即可完成全部加工工序，无需特殊工装夹具，能有效降低加工成本与生产周期，适合批量配套自动化设备、输送机械、小型机床的传动单元使用。在实际运行场景中，支撑座本体的刚性直接决定了轴系的运行稳定性，设计时通过有限元分析对安装法兰与主体连接位置做了加厚处理，能承受最大1200N的径向载荷与300N的轴向载荷，满足多数中低速传动场景的使用需求，轴承安装孔的端面与孔轴线的垂直度公差控制在0.02mm以内，保证轴承安装后端面与转轴轴线垂直，避免轴承承受额外的偏载力矩。
