牵引蒸汽引擎烟箱结构三维设计

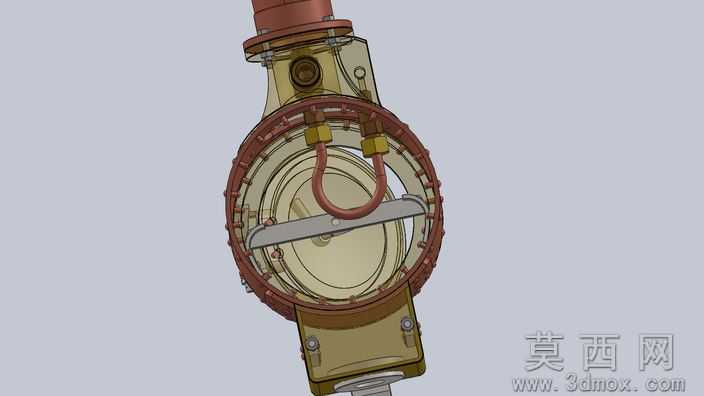

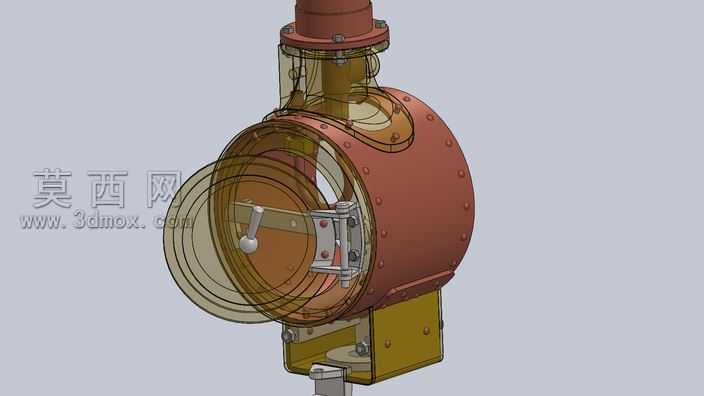

本作品为牵引蒸汽引擎核心部件烟箱的三维建模设计，依托SolidWorks平台完成全参数化建模流程，整体设计严格遵循蒸汽动力设备的结构逻辑与功能需求。建模初期先梳理烟箱在蒸汽引擎中的功能定位：作为蒸汽导流、烟气汇集与管路衔接的核心腔体，需要同时满足密封承压、管路布局、部件装配的多重要求，因此先通过草图绘制勾勒烟箱的主体轮廓，以旋转特征生成圆形主腔体结构，保证腔体的同轴度与承压均匀性。针对烟箱的法兰连接结构，采用阵列特征完成周向螺栓孔的均匀排布，确保法兰对接时的密封精度，同时对法兰边缘做倒角处理，避免应力集中问题。烟箱上部的管路衔接部位，通过扫掠特征生成弯曲的导流管路，管路与腔体的衔接处做圆角过渡处理，优化流体通过时的平顺性，减少气流阻力。材质设置上，主腔体采用铸钢材质，表面做哑光氧化处理还原工业设备的真实质感，管路部分采用紫铜材质，通过调整材质的粗糙度、反射率参数，还原铜质管路的金属光泽与使用质感，密封垫片部分采用耐温橡胶材质，通过半透明哑光材质表现橡胶的物理特性。结构设计上，烟箱下部设置安装支座，通过凸台特征强化支座的结构强度，支座上的定位孔与引擎主体的安装位完全匹配，保证装配时的定位精度；腔体内部设置导流板结构，通过拉伸特征生成横向导流板，引导烟气与蒸汽的流向，提升动力转换效率。渲染阶段采用工作室光照环境，通过多组定向光源突出烟箱的结构层次，对管路的弯曲部位、法兰的连接缝隙做重点光影表现，清晰呈现各部件的装配关系与结构细节，整体模型可直接用于蒸汽引擎的装配验证、结构教学演示以及动力系统的仿真分析，完整还原了牵引蒸汽引擎烟箱的工业设计细节与功能特性。
