微型5cc排量二冲程动力装置结构设计

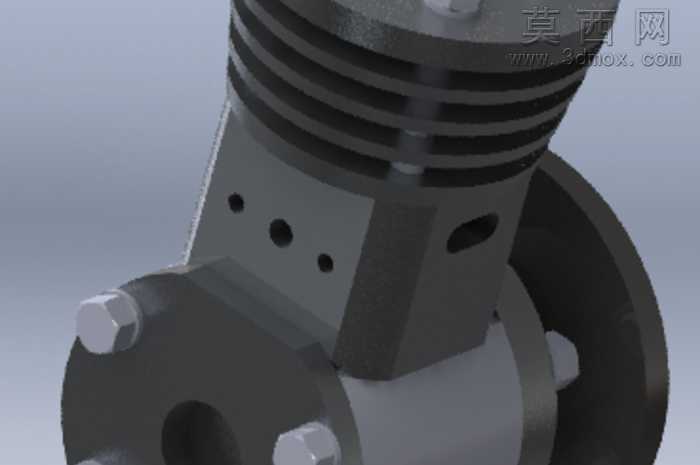

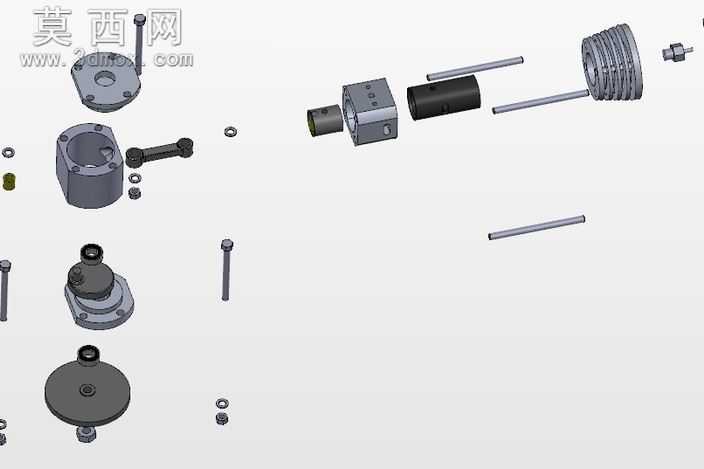

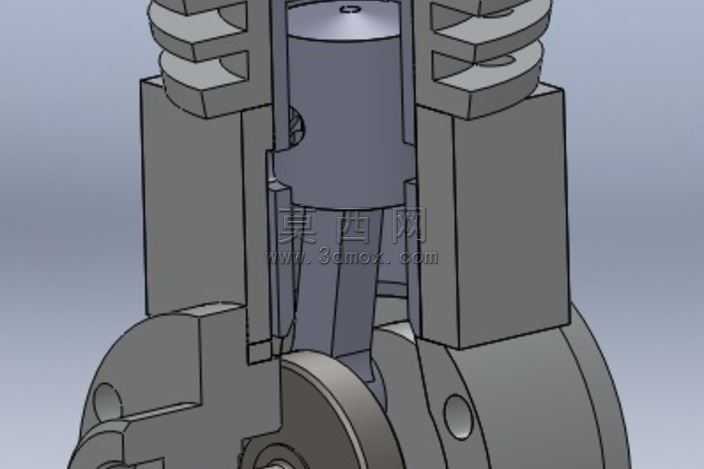

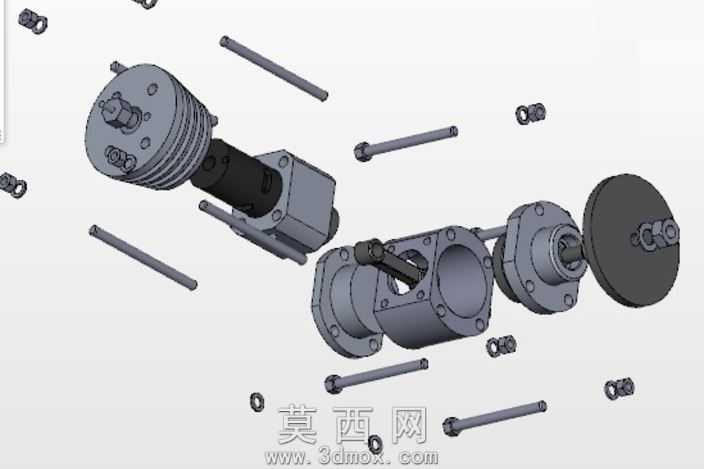

本作品为适配小型载具的微型二冲程动力装置三维建模成果，整体围绕5cc小排量的紧凑动力需求展开设计，建模阶段优先还原二冲程动力的核心工作逻辑，将气缸、活塞、曲轴联动结构作为核心建模基准，所有部件的尺寸公差均按照小型动力装置的实际加工标准设定，保证各运动部件的装配间隙符合实际运行要求。建模过程中对气缸外壁的散热鳍片做了精细化处理，每一片鳍片的厚度、间距都参考同排量航模、小车动力的散热需求设定，既保证足够的散热面积，又不会过度增加整机重量；气缸壁上的进气、排气、扫气通道开孔位置严格匹配二冲程发动机的气路时序，开孔边缘做了倒角过渡处理，避免实际加工中出现应力集中问题。机身连接部位的六角螺栓、螺母均按照标准紧固件参数建模，螺栓的螺距、头部尺寸完全符合通用五金件规格，装配时的贴合面做了平面度约束，保证连接后的密封性能。渲染阶段针对不同部件赋予了差异化材质：气缸散热段采用哑光铸铁材质，还原金属铸件的粗糙质感与深色金属色泽；机身中框采用铸铝材质，呈现浅灰色金属的细腻磨砂质感；紧固件采用镀锌亮面金属材质，突出标准件的金属光泽；底部连接法兰采用深灰色工程塑料与金属结合的材质表现，区分不同功能部件的材质差异。灯光布置采用侧上方主光源搭配底部补光，既清晰展现散热鳍片的层叠结构立体感，又能凸显气缸壁开孔、螺栓连接位的细节，整体渲染效果真实还原小型金属动力装置的工业质感。设计思路上优先兼顾结构的可加工性，整机零件数量控制在合理范围，所有非标准件的结构都适配小型车床的加工能力，无需复杂的专用加工设备即可完成制作，同时保证动力核心的结构强度，满足小型汽车、飞机模型的动力输出需求，各部件的装配逻辑清晰，拆解后可直接用于3D打印或小型金属加工的生产参考，运动部件的活动范围经过干涉检查，不存在装配冲突，完全符合二冲程发动机的实际运行轨迹要求。
