三爪轴承拔卸器拉马结构设计

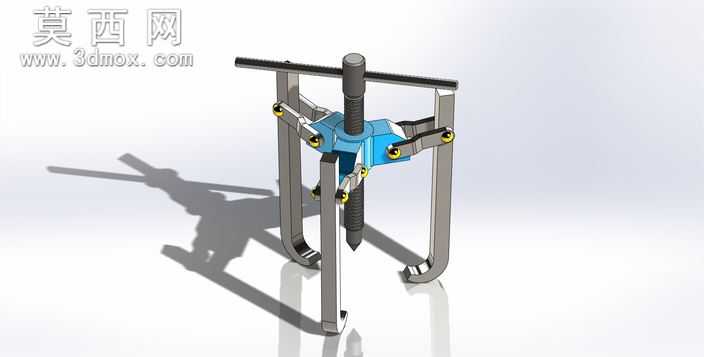

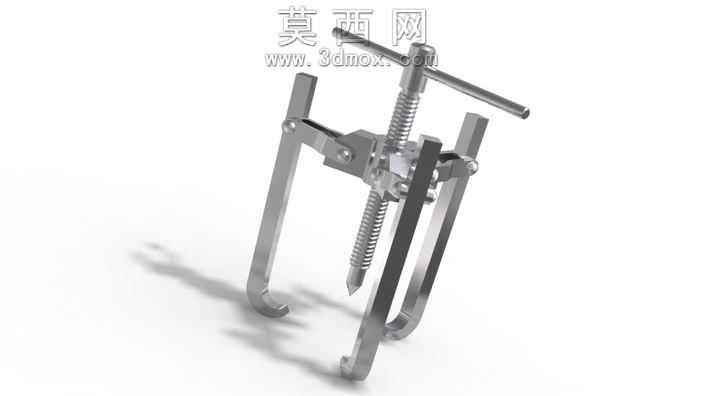

本作品为三爪式轴承拔卸拉马的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的配合公差、运动行程做了精准约束，确保虚拟装配后可模拟真实的拔卸作业动作。模型主体结构分为中央驱动螺杆、顶部施力横杆、三爪联动支架、蓝色主体连接座四个核心部分，渲染阶段采用哑光金属材质搭配亮蓝色工程塑料质感的主体座，金属部件添加了细微的拉丝纹理与倒角高光，还原了工业五金工具的真实质感，阴影渲染采用柔和的环境光遮蔽效果，清晰展现各部件的结构层次与装配关系。设计思路围绕轴承、皮带轮等过盈配合零部件的拆卸需求展开，三爪结构采用等距联动设计，旋转中央螺杆时三个卡爪可同步向内收拢或向外张开，适配不同直径的待拆卸工件，卡爪末端做了弯钩加厚处理，避免拔卸过程中滑脱，中央螺杆的尖端做了定位顶针设计，作业时可顶住工件中心轴，保证施力方向与工件轴线重合，避免偏载损坏工件。顶部的横杆采用可拆卸设计，方便用户根据所需扭矩更换不同长度的施力杆，主体连接座内部设计了滑槽限位结构，限制三爪的张开行程，防止卡爪脱出连接座，各铰接位置都预留了销轴装配间隙，模拟真实产品的活动自由度，整体建模未做冗余结构简化，所有倒角、螺纹、铰接孔等细节都完整还原，可直接用于工程出图、3D打印原型制作或产品演示动画制作，结构设计兼顾了实用性与加工工艺性，各部件均可采用常规机加工工艺生产，无复杂异形结构，适合作为手动拆卸工具的量产设计参考。
