小型轧辊支撑调节工装结构设计

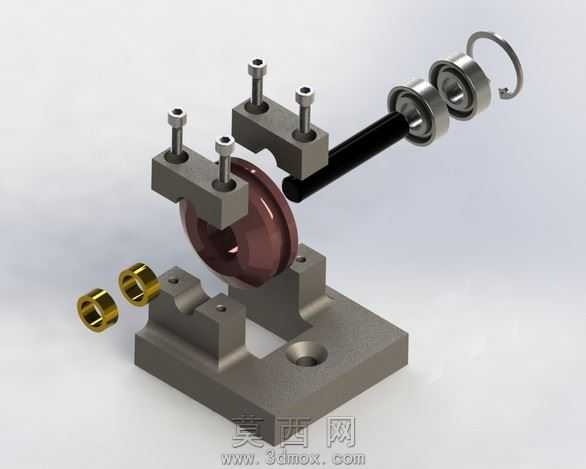

本作品为小型轧辊支撑调节工装的三维建模设计，整体采用SolidWorks完成全参数化建模，各零部件尺寸关联可编辑，方便后续根据实际轧制需求调整适配参数。建模过程中先从底座基准开始搭建，底座采用灰铸铁材质设定，表面做喷砂哑光质感渲染，预留的安装沉孔、定位槽特征完全按照机加工工艺要求绘制，保证模型可直接对接生产加工流程。上部的轧辊夹持座采用分体式设计，两个对称的压块通过内六角螺栓与下方支座连接，建模时严格还原螺纹牙型细节，螺栓、螺母的标准件特征完全符合国标紧固件参数，渲染时给金属部件赋予45号钢的金属光泽材质，轧辊本体采用高铬铸铁材质设定，表面做抛光亮面处理，还原轧辊工作部位的高硬度表面质感。辊轴部分搭配深沟球轴承做旋转支撑，轴承的滚动体、保持架、内外圈都做了独立建模，装配时严格按照同轴度约束完成配合，卡簧限位结构也完整还原，保证辊轴旋转自由度的仿真准确性。侧边的铜套采用黄铜材质渲染，做了做旧金属质感处理，还原铜质耐磨衬套的使用特性。整体装配过程完全遵循实际机械装配逻辑，从下到上依次完成底座、支座、轧辊、压块、辊轴、轴承、紧固件的配合约束，各运动部件预留了合理的间隙参数，既保证结构的稳定性，也还原了实际工装的调节余量。设计思路围绕小型轧制场景的工装需求展开，兼顾了轧辊的快速拆装、高度调节、旋转支撑功能，压块的螺栓调节结构可以适配不同直径的轧辊安装，底座的安装孔可以将整个工装固定在加工台面上，整体结构紧凑，受力分布合理，渲染时采用纯白背景加柔和影棚灯光，突出各部件的结构细节与材质差异，所有倒角、圆角工艺特征都完整保留，没有做简化处理，保证模型的工程实用性。
