德帕苏阿斯特辛步进马达三维结构设计

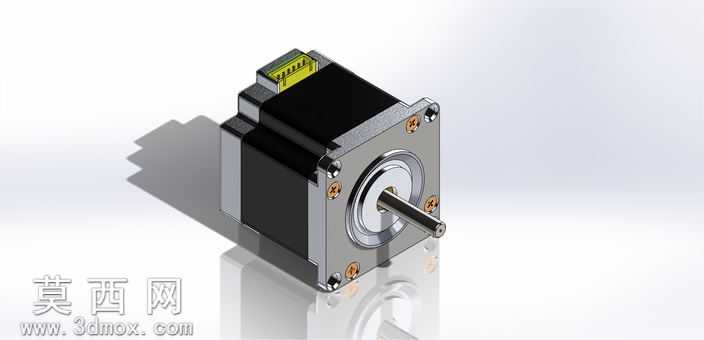

本步进马达三维模型采用SolidWorks平台完成全参数化建模，整体建模过程严格遵循实物测绘尺寸比例，完整还原了步进马达的外部结构与核心装配特征。建模初期先梳理步进马达的结构组成，将整体拆分为后端接线座、定子外壳、前端法兰端盖、输出轴、紧固螺丝、绕组封装模块几个独立子零件，分别进行草图绘制与特征构建。后端接线座部分采用拉伸凸台特征构建基座，通过阵列特征完成接线引脚的排布，引脚处添加微小倒角还原实物的插拔导向结构，表面赋予哑光黑色工程塑料材质，还原接插件的磨砂质感。定子外壳部分采用薄壁拉伸特征构建主体方形轮廓，四个边角做圆角过渡处理，外壳表面赋予黑色阳极氧化金属材质，模拟实际电机外壳的哑光金属质感，同时在外壳与端盖的贴合面处构建精准的装配止口，保证虚拟装配时的同轴度精度。前端法兰端盖采用方形法兰结构建模，通过拉伸切除特征构建中心轴孔与四个安装螺丝过孔，端盖表面赋予银灰色镀锌金属材质，添加轻微的表面粗糙度纹理模拟金属机加工后的质感，四个安装孔位处做沉头孔特征，还原内六角螺丝的安装空间。输出轴采用回转体特征建模，轴身做阶梯轴结构设计，轴端添加平切扁位特征还原实际的传动安装结构，轴表面赋予亮面镀铬金属材质，添加细微的车削纹理提升真实感。紧固螺丝采用标准件参数化建模，螺丝头做内六角凹槽特征，表面赋予镀镍金属材质，通过配合约束将螺丝装配到端盖对应的螺孔位置，还原真实的装配关系。绕组封装模块在外壳内部做简化建模，既保证外观展示的完整性，又控制整体模型的文件体量。渲染阶段采用工作室环境光，主光源从侧上方45度角打光，添加柔和的地面反射效果，突出金属部件的光影层次与塑料部件的质感差异，整体模型装配关系清晰，各部件无干涉错位，可用于步进电机选型展示、自动化设备装配模拟、传动机构运动仿真等场景，能够直观呈现该款9kgf扭矩步进马达的外观形态与安装尺寸特征，为机械设计中的电机选型、安装布局提供精准的三维参考依据。
