穗型航空发动机环形喷油部件

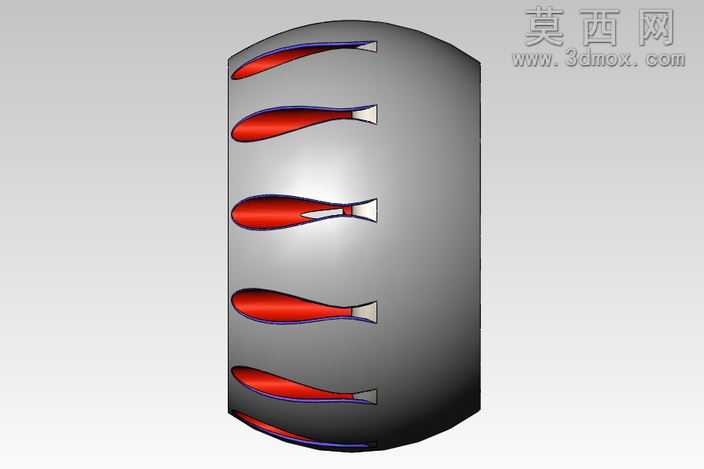

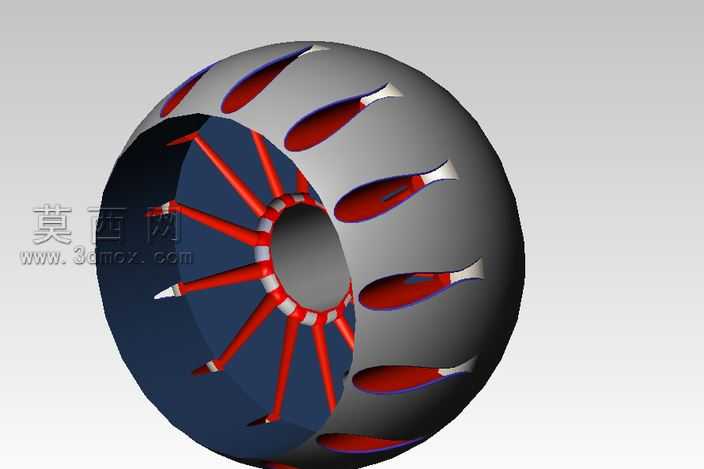

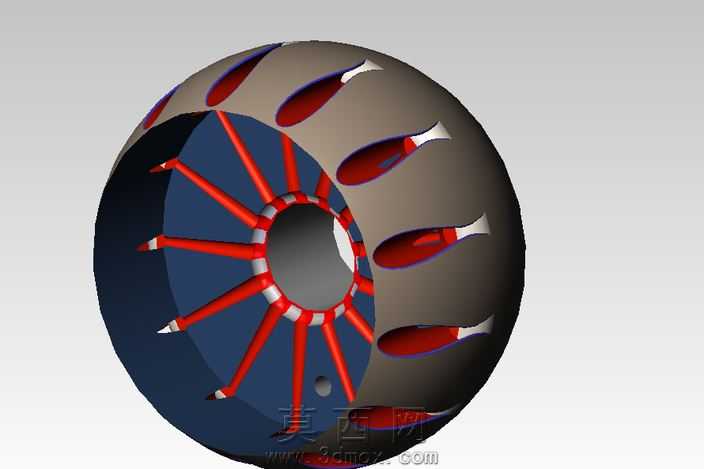

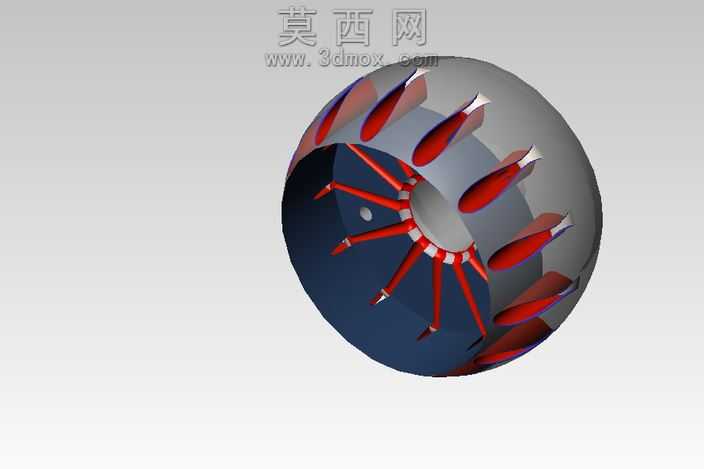

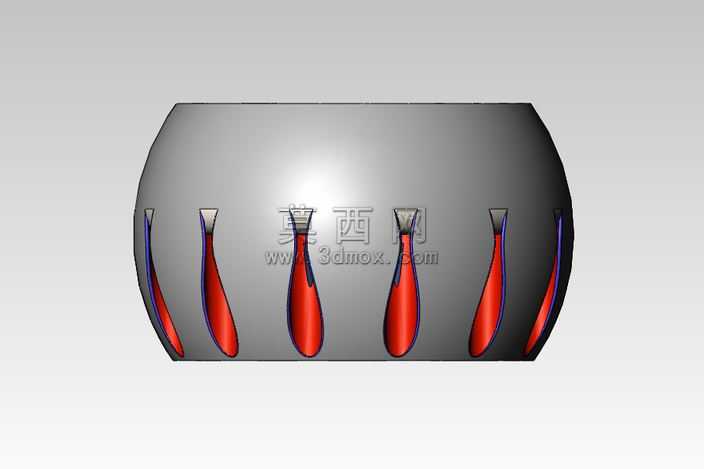

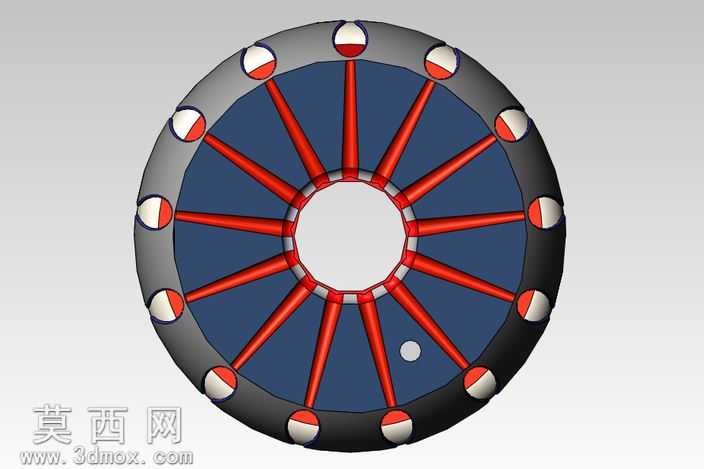

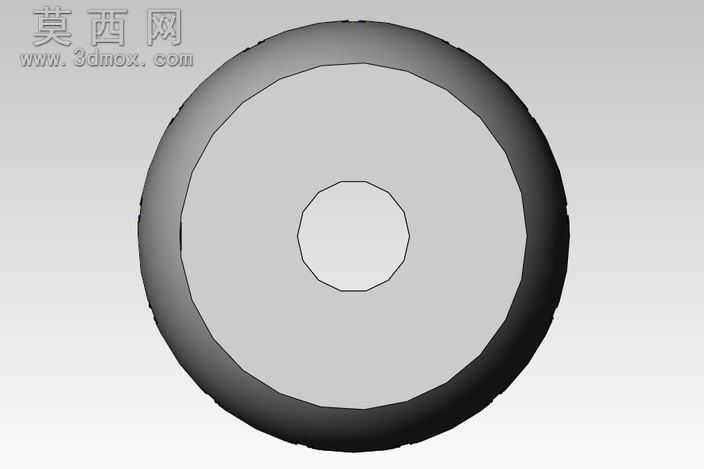

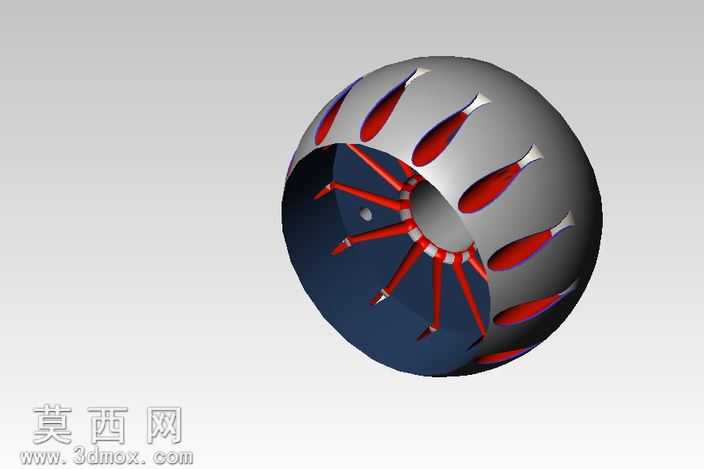

该模型为穗型航空发动机环形喷油部件，整体采用环形回转式结构设计，以中心通孔为装配基准，沿圆周方向均匀排布多组径向延伸的喷油通道，外部壳体为类球形曲面轮廓，壳体表面对应喷油通道位置开设流线型开孔，整体造型呈现出类似麦穗排布的规整视觉效果。建模阶段以回转体基础特征为核心，先绘制中心基准环的截面轮廓完成主体基体的旋转建模，再通过单组喷油通道的截面草图绘制，完成拉伸、布尔合并得到单个喷油通路结构，之后通过圆周阵列命令，按照等角度间距完成全部喷油通道的排布，保证各通道位置精度与排布均匀性；外部壳体的曲面开孔通过投影曲线将开孔轮廓映射到球形曲面上，再执行曲面切除命令得到规整的流线型开孔，同时对所有锐边进行圆角过渡处理，避免应力集中问题。材质渲染阶段，中心环形基座采用深蓝色哑光金属材质，模拟航空发动机内部耐高温合金基底质感，径向喷油通道主体采用亮红色耐高温涂层材质，通道端部衔接银灰色金属封边结构，外部壳体采用深灰色哑光航空铝合金材质，通过不同材质的色彩与质感区分，清晰呈现各部分结构边界；渲染时采用柔和的工业环境光，搭配局部补光突出曲面的弧度变化与结构的层次感，既还原了金属部件的真实质感，也让内部排布的喷油通道结构清晰可见。设计思路上围绕航空发动机喷油部件的均匀布油需求，采用圆周等距排布的结构保证各方位喷油流量一致，穗型的流线型开孔设计可降低气流扰动影响，环形整体结构便于与发动机其他腔体部件同轴装配，兼顾了结构功能性与装配适配性，所有结构特征均按照实际工业部件的比例进行建模，各部分衔接过渡自然，无冗余几何特征，可用于航空发动机原理演示、结构教学以及相关部件的设计参考。
