星穹空中巡逻装置配套曲面外壳结构

　　在低空安防、园区周界巡检、室内重点区域值守这类场景中，空中巡逻类设备的部署往往受限于安装空间，尤其是壁挂式部署时，壳体突出墙面的尺寸直接影响通行空间、视觉协调性，甚至存在剐蹭过往人员、物体的隐患。这款配套的曲面外壳，正是针对这类壁挂部署的痛点做的定向结构设计，核心目标是在容纳内部巡逻组件的前提下，尽可能压缩壳体向外伸出的尺寸。

　　从实际安装边界来看，该外壳的外形尺寸控制在110×110×22mm，22mm的厚度方向就是安装后突出墙面的尺寸，相比常规方正壳体同容积下35mm以上的突出量，压缩了近四成的外伸距离，在狭窄走廊、设备机房侧壁、展厅立柱这类安装空间局促的场景下，能大幅降低突出物带来的干涉风险。四个角位做了内收的弧面切边，没有尖锐棱角，即便人员意外触碰也不会造成划伤，适配公共区域的设备安装安全要求。

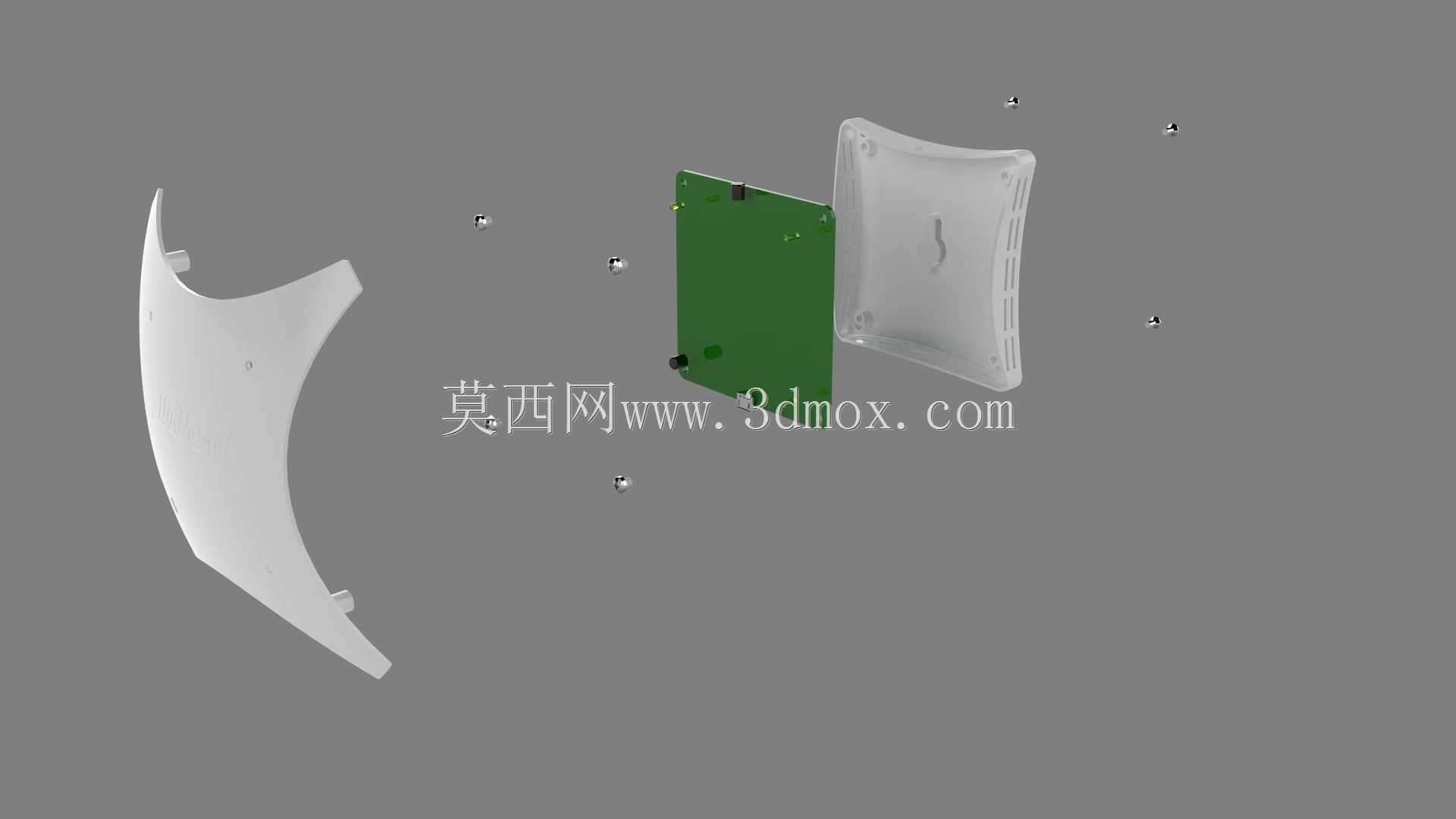

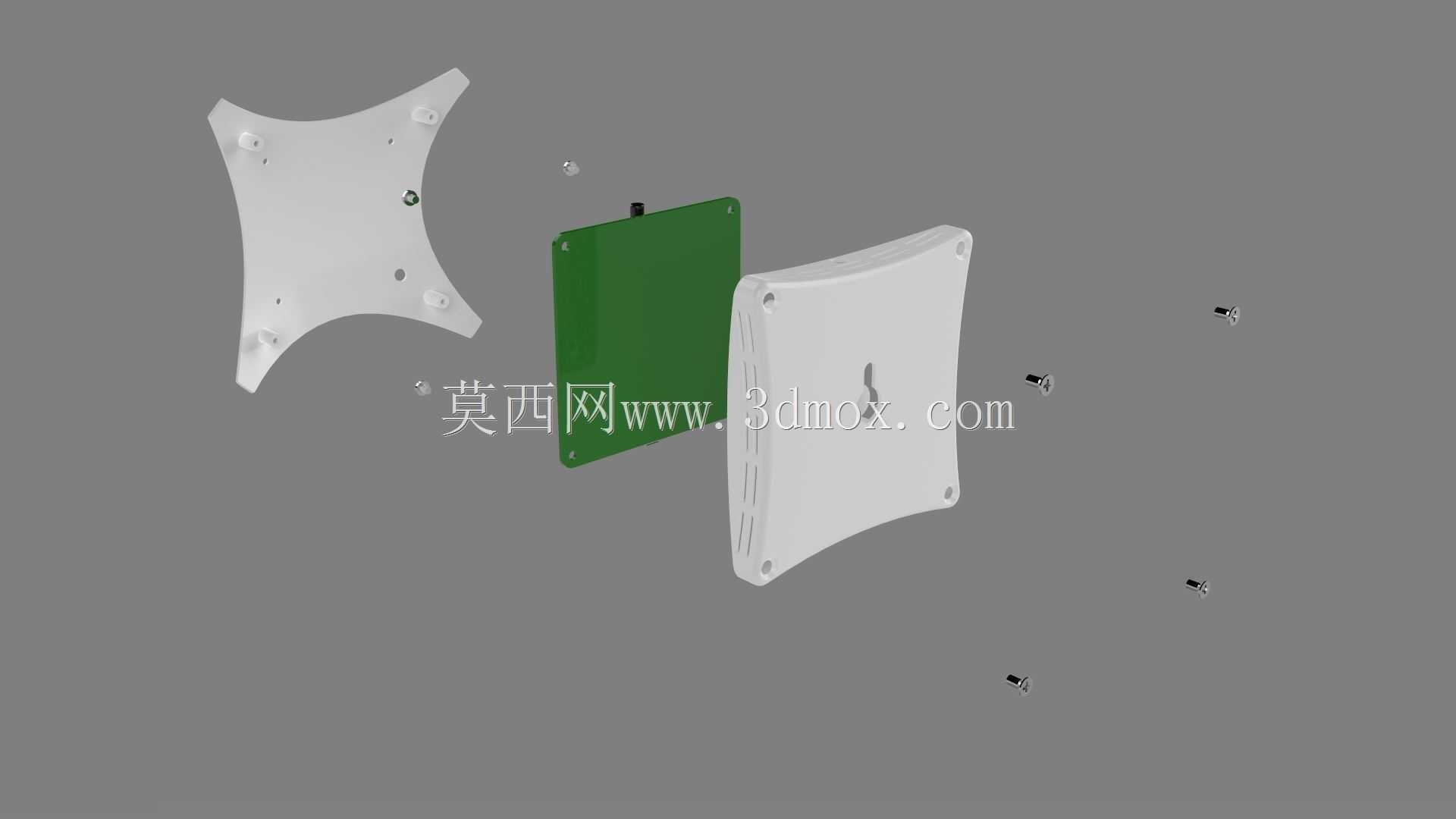

　　设计思路上没有采用常规的等壁厚平直壳体结构，而是通过曲面曲率的连续变化，在有限的厚度空间内拓展内部有效容积——壳体表面的连续曲面并非单纯的装饰造型，而是通过曲率过渡让壳体内部形成非均匀的容纳腔，刚好匹配巡逻装置内部镜头模组、传感元件、供电模块的错落布局，不需要额外增加壳体厚度就能容纳所有内置组件，同时曲面结构相比平直薄板的抗形变能力更强，1.5mm左右的薄壁壁厚下，日常擦拭、轻微触碰不会出现凹陷变形，兼顾了轻量化和结构强度。

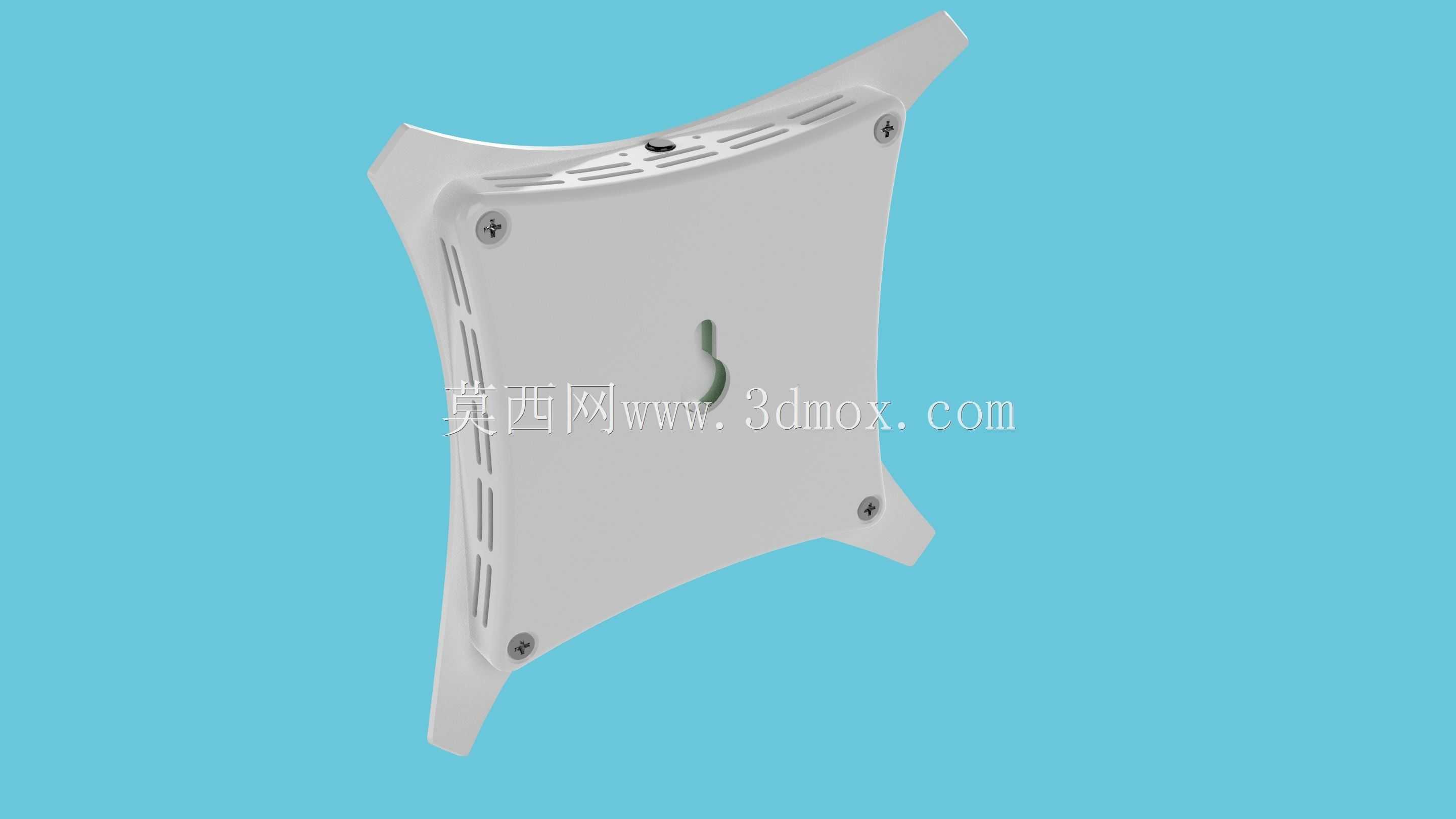

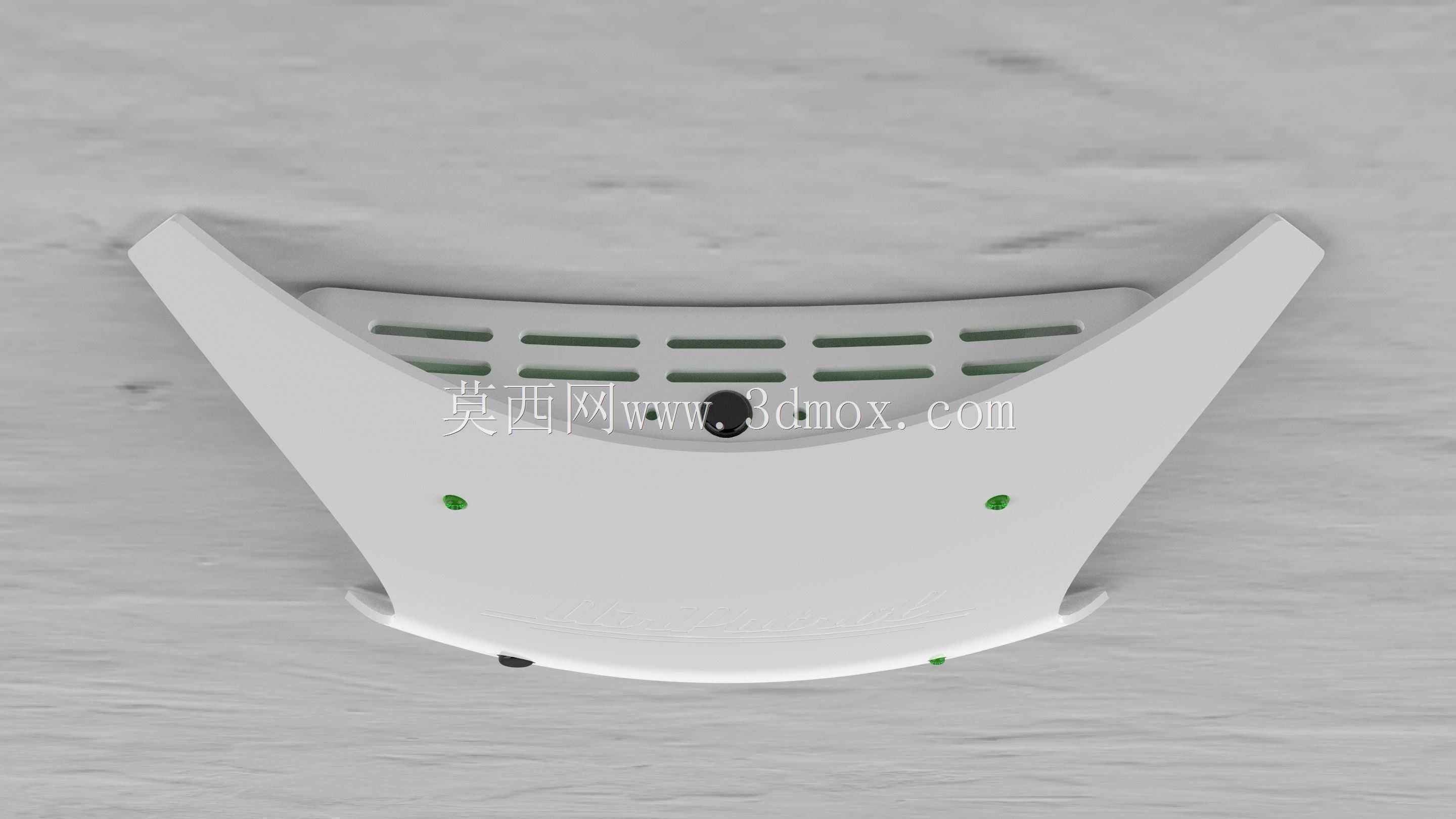

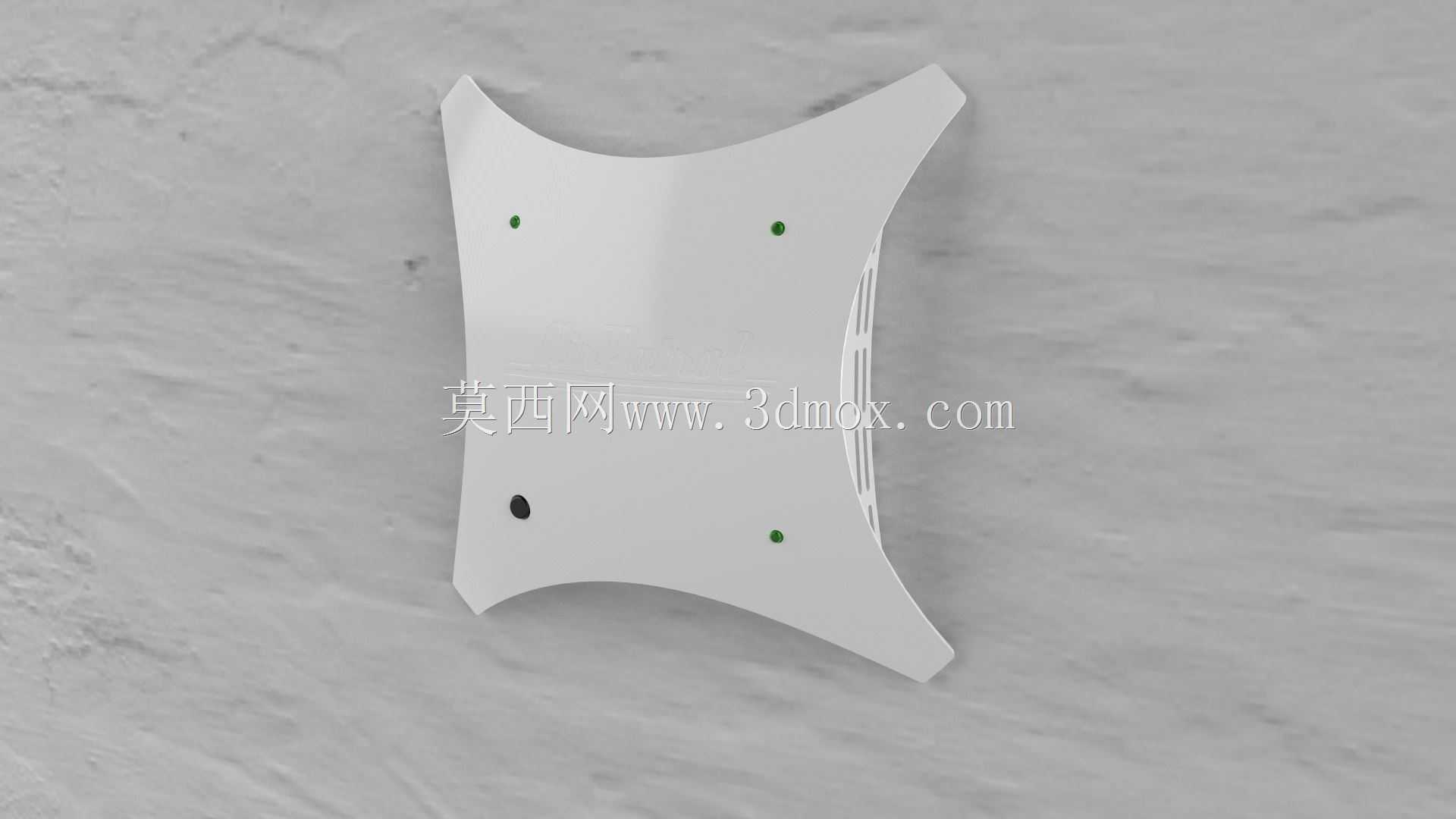

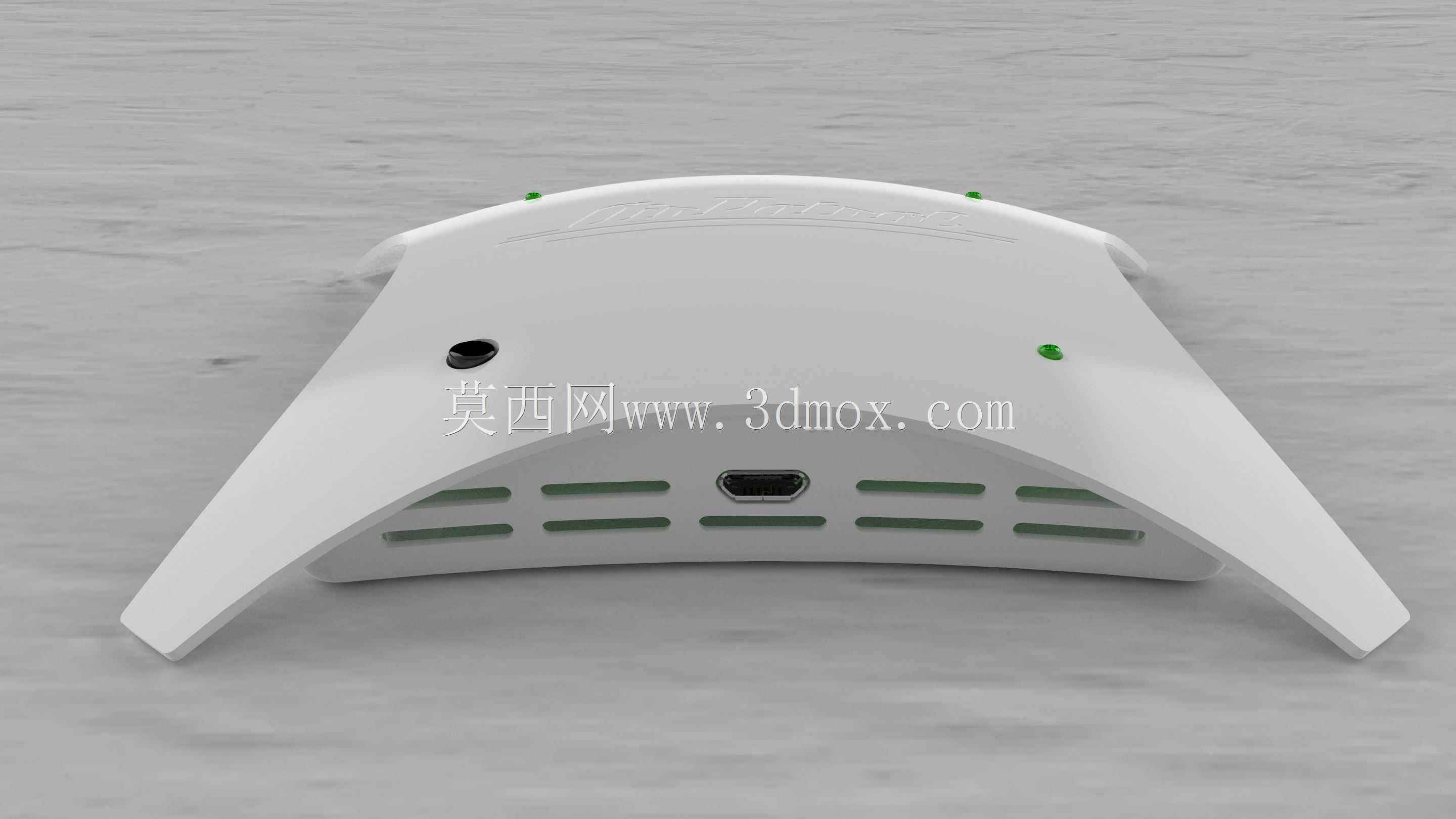

　　壳体上预留的四个安装点位，分布在靠近四个角的位置，安装时可以直接通过膨胀螺丝或者背胶卡扣固定在墙面，点位间距匹配常规86型底盒的安装孔位，现场部署不需要额外打孔定位，能直接复用原有墙面的安装点位，降低施工改造成本。壳体侧面预留的细缝结构，是内置传感组件的通气与信号透传通道，不需要在壳体正面额外开孔，既保证了整体外观的完整性，也能避免灰尘、飞溅的水渍直接进入壳体内部，适配半户外走廊、地下车库这类有少量扬尘、潮气的部署场景。

　　从功能特性来看，这款外壳作为空中巡逻装置的外部防护结构，首先承担物理防护作用，隔绝日常使用中的灰尘、轻微磕碰对内部精密传感元件的损伤；其次曲面造型能减少设备在墙面的突兀感，在商用办公区、高端园区这类对视觉协调性有要求的场景下，不会因为设备外观过于生硬破坏整体装修风格；另外紧凑的外伸尺寸也避免了设备成为墙面的突出障碍物，在人员通行频繁的区域能减少碰撞概率，降低设备损坏的风险。

　　结构设计过程中，曲率的反复调整是核心环节，最初的平直壳体方案虽然建模简单、开模成本低，但外伸尺寸过大，在狭窄通道测试时多次出现被过往货物剐蹭的问题；后续尝试的斜角切边方案虽然压缩了边角的突出量，但中间区域厚度仍然偏大，而且棱角位置应力集中，跌落测试时容易出现开裂。最终采用的连续双曲面方案，通过曲率的渐变让壳体从墙面安装面到外表面形成平滑过渡，既把最大外伸厚度控制在22mm，也让壳体的应力分布更均匀，受外力冲击时能通过曲面的微小形变分散应力，避免边角位置出现应力断裂。

　　安装适配性上，壳体背面设计有整圈的密封胶条槽，安装时配合泡棉胶条可以和墙面形成紧密贴合，避免墙面的冷凝水顺着墙面渗入壳体内部，在地下车库、户外连廊这类湿度较高的部署场景下，能提升内部电子元件的使用寿命。壳体表面的哑光处理工艺，也能避免灯光、阳光照射时产生反光，不会干扰内部摄像组件的成像效果，同时减少表面的指纹、灰尘附着，降低日常维护的清洁频率。
