创意十字造型延长线排插结构设计

　　日常办公与居家场景里，桌面走线杂乱一直是影响使用体验的痛点，常规长条排插要么插孔间距不足，大体积适配器插入后挤占相邻插孔位，要么出线方向固定，无法适配不同桌面的走线布局，这款十字造型的延长线排插，正是针对这类实际使用痛点做的结构优化设计。从安装边界来看，整体主体长度控制在300mm区间，截面宽度45mm、厚度45mm，这个尺寸刚好可以贴合多数办公桌的桌边走线槽布置，不会因为厚度过大突出桌面硌到手臂，也不会因为宽度过窄导致内部铜片排布空间不足，影响载流稳定性。设计过程中没有做多余的装饰性曲面，整体外壳采用平直的弧面过渡，一方面是减少注塑生产时的模具复杂度，降低壳体成型后的缩水变形概率，

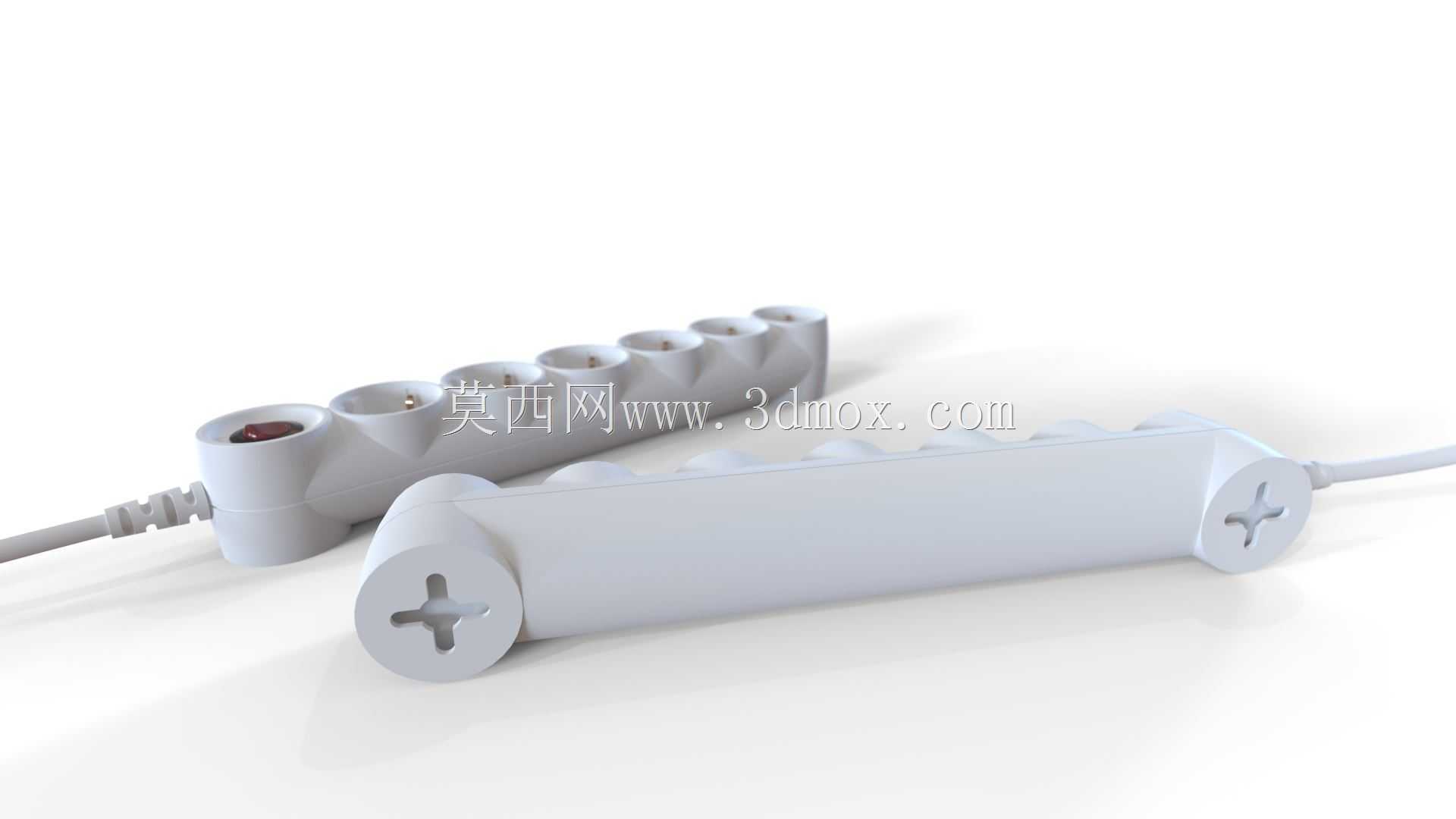

　　另一方面平直的侧边可以直接通过背胶或者卡扣固定在桌板下方、墙面走线槽内，不需要额外设计复杂的安装挂耳，适配更多隐藏式安装的场景。插孔排布上，主体长条段设置五组国标五孔插孔，十字延伸的短段端部做了十字槽造型的结构强化，这个位置刚好是排插出线端的受力点，日常拖拽延长线的时候，应力会集中在壳体端部，十字造型的加强筋可以把拖拽力分散到整个壳体框架上，避免出线位置的护套被扯裂，导致内部线材外露引发安全隐患。和常规排插不同的是，这款设计把电源开关整合在壳体侧面，和主体外壳齐平，不会因为凸起的开关按键在桌面挪动时被误触断电，按键的按压行程控制在1.5mm，按压力度设置在3N左右，既不会因为太轻容易误碰，也不会因为按压力度过大导致操作手感生涩。

　　内部铜片采用一体化冲压成型的结构，没有多余的焊接接点，每个插孔的铜片夹持力做了针对性调校，插头插入后的拔出力控制在15N-20N区间，既能保证插头插入后接触稳定，不会因为轻微拉扯就断电，也不会因为夹持力过大导致插头难以拔出。出线端的线材采用常规RVV三芯软线，线径适配10A额定载流要求，线材和壳体连接的位置做了加长的应力释放护套，弯折角度可以达到180度，反复弯折上千次也不会出现线芯断裂的问题。在实际使用场景中，这款排插既可以放在桌面作为常规接线板使用，给电脑、显示器、手机充电器等设备供电，也可以固定在桌板下方，把插孔延伸到桌面边缘，不用钻到桌下插拔插头，十字造型的端部还可以作为临时的理线结构，多余的线材可以绕在十字凸起位置，

　　避免桌面线材散乱。设计时特意简化了多余的功能模块，没有集成USB充电、过载保护弹窗这类容易增加故障点的结构，核心聚焦在基础供电的稳定性和安装适配性上，壳体采用阻燃ABS材质，壁厚控制在2mm，既满足阻燃耐热的安全要求，也不会因为壁厚过大导致整体重量增加，挪动的时候更加轻便。插孔之间的间距设置在42mm，常规大体积的电源适配器插入后，不会遮挡相邻的插孔，五个插孔可以同时满配使用，不会出现插孔浪费的情况。壳体的合模线设置在侧面底部位置，日常使用中不会直接接触到合模线的毛刺，表面做细晒纹处理，不容易残留指纹和污渍，擦拭清洁的时候也更加方便。端部的十字结构除了加强受力之外，还可以作为排插的防滚动结构，放在光滑的桌面或者地面上时，不会因为线材拖拽导致排插滚动移位，始终保持插孔朝上的状态，避免异物掉入插孔内部引发短路风险。
