RedHarbinger突触造型水库盖层结构设计

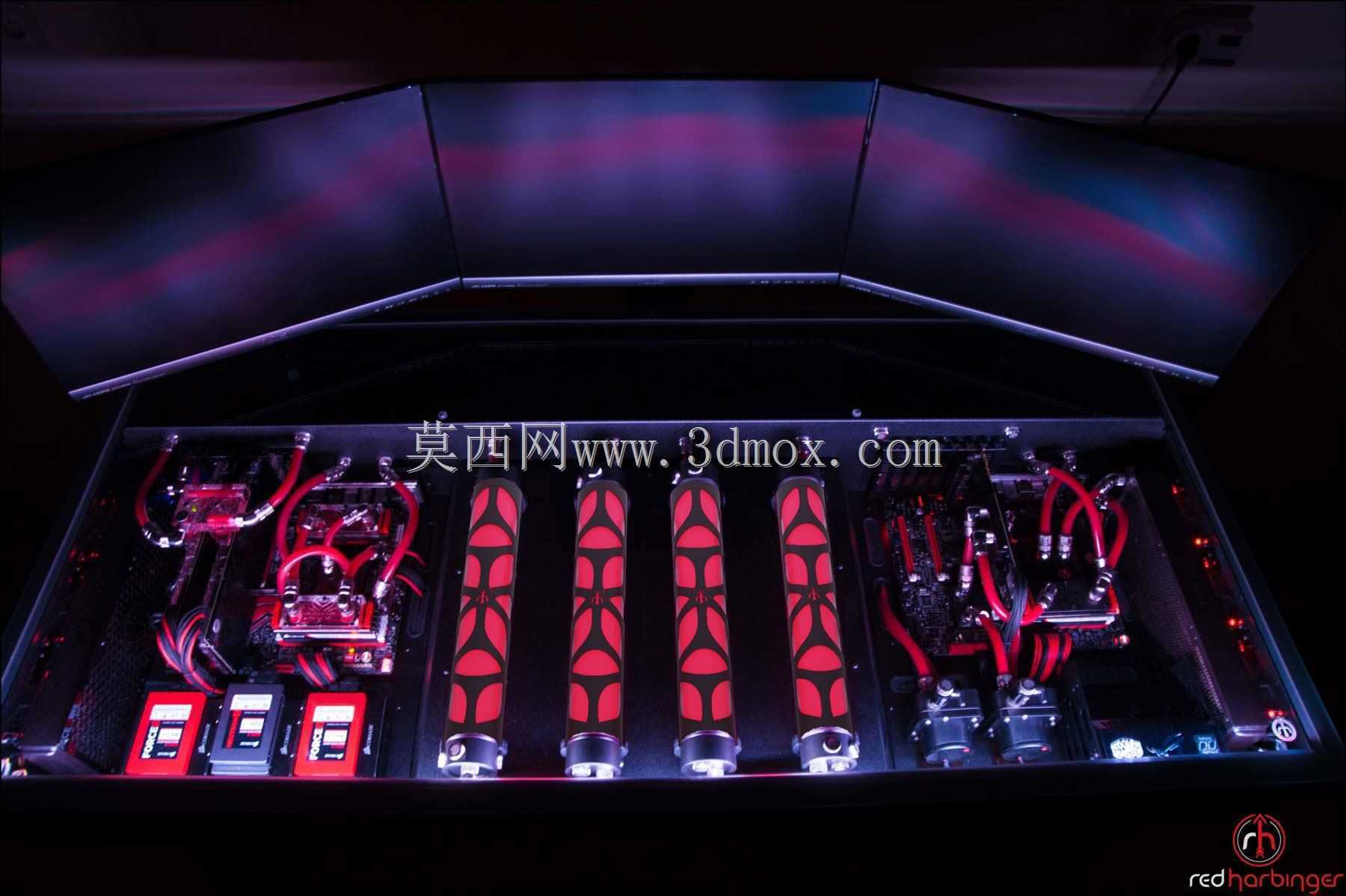

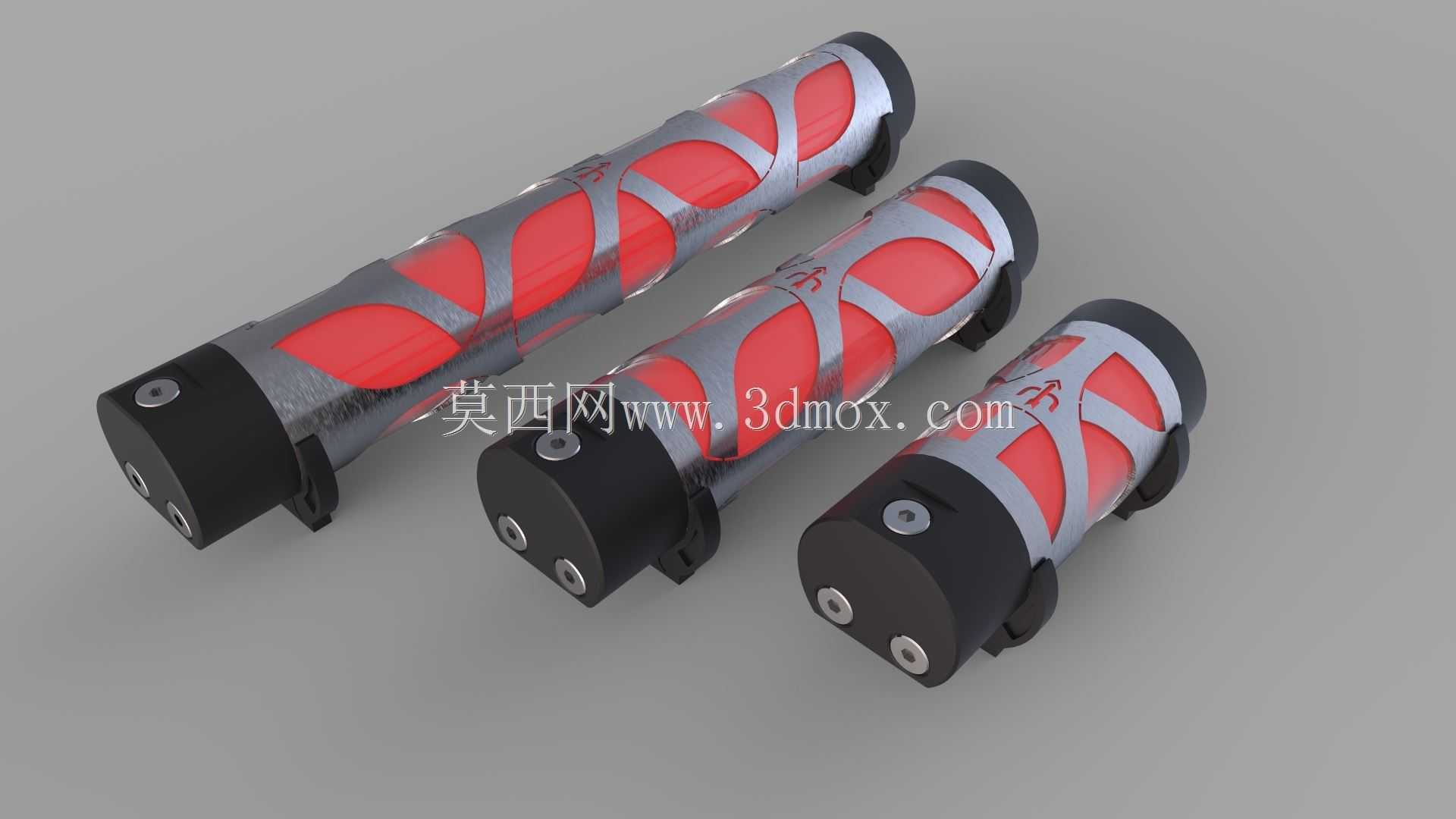

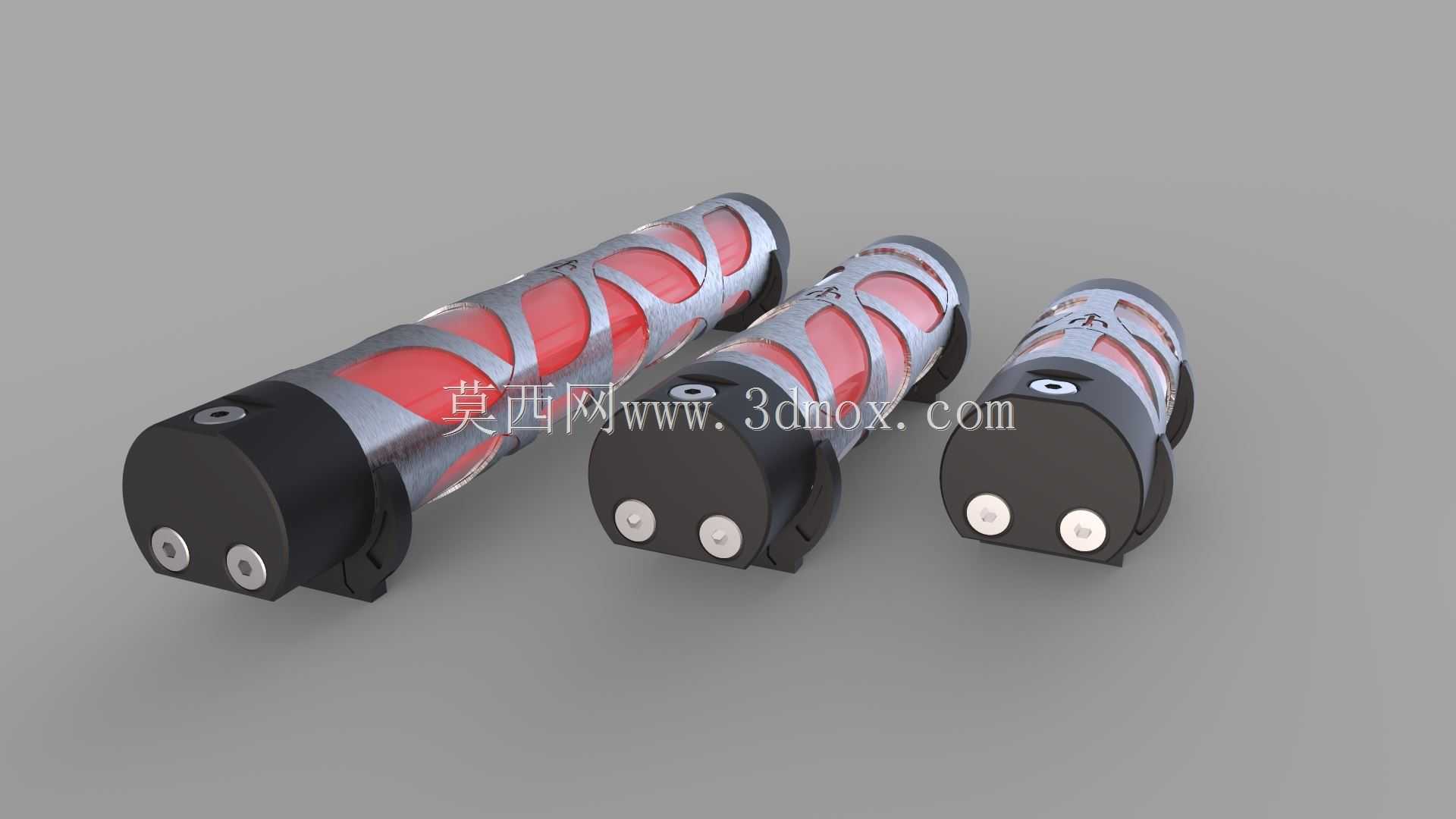

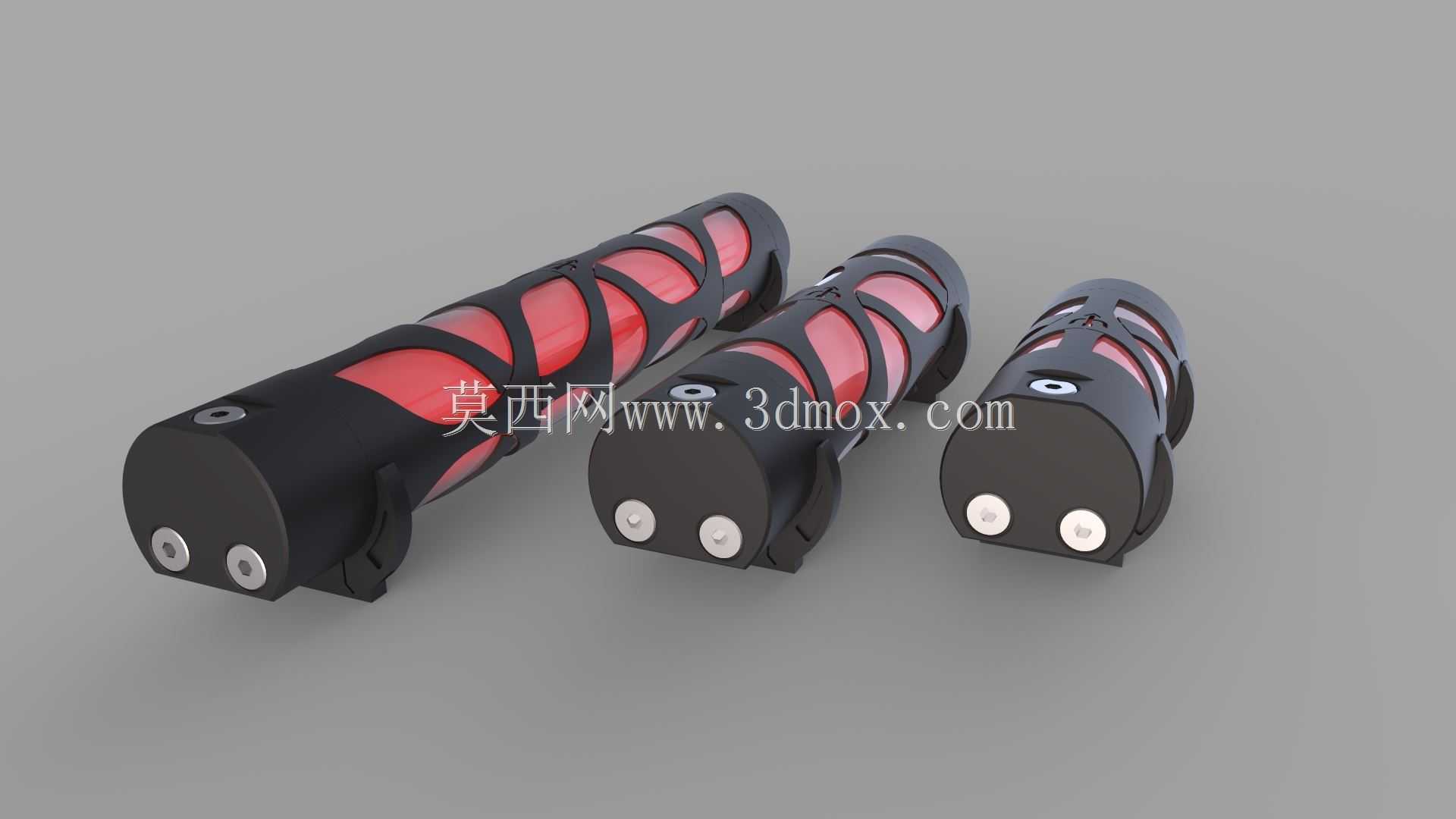

　　这款柱形包覆式盖层部件，最初的设计需求来自户外便携储水容器的外观升级与握持防滑优化，在户外骑行、徒步露营场景中，储水装置的外层防护件既要承担磕碰缓冲的作用，也要解决低温环境下壳体凝露导致的握持打滑问题，同时还要兼顾外观辨识度，避免和市面常规圆柱储水容器的外观同质化。从结构层面看，该部件采用分体嵌套设计，主体为硬质工程塑料内壳，外部包覆柔性防滑层，内壳两端设置带安装孔的端盖结构，安装孔位采用内嵌金属衬套的设计，避免反复拆装过程中塑料孔位出现滑牙、开裂的问题，端盖边缘做了1.5mm的倒角过渡，既可以消除装配时的锐边割手风险，也能让内外层嵌套时的导向更顺畅，减少装配压合过程中的偏斜问题。

　　设计过程中最初的方案是整面覆盖柔性防滑层，但实际打样测试后发现，整面包覆不仅会增加整体重量，还会导致壳体散热效率下降，夏季高温环境下储水容器内部的水温上升速度过快，同时整面包覆的物料成本也高出近四成，不符合量产的成本控制要求。后续调整为分段式镂空包覆结构，也就是最终呈现的重复突触纹理造型，镂空区域可以直接露出内壳，保证壳体和空气的接触面积，兼顾散热需求，同时凸起的突触纹理在握持时可以和手掌、指缝形成多点接触，即使表面沾有水渍或者泥沙，也能保持足够的摩擦阻力，不会出现打滑脱手的情况。

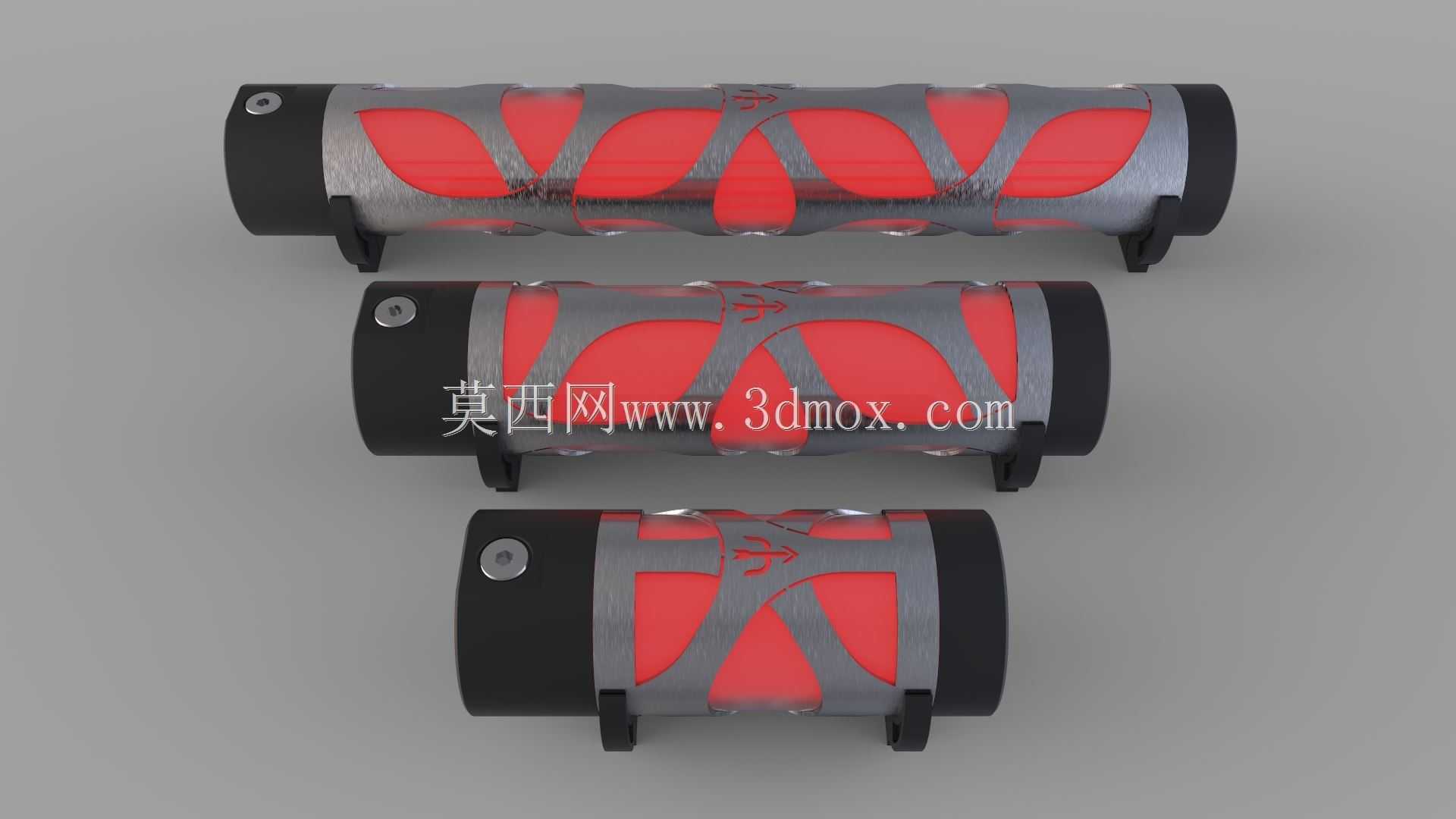

　　关于尺寸边界，该部件的适配基准是直径35mm的柱形储水内壳，整体长度分为两个版本，短款长度120mm，长款长度220mm，包覆层的厚度控制在2.2mm，既保证柔性层的缓冲形变空间，也不会因为过厚导致整体直径超出常规自行车水壶架的夹持范围——常规水壶架的夹持直径区间为60-75mm，该部件装配完成后的最大直径为72mm，刚好落在通用夹持区间内，不需要额外调整水壶架的夹持螺栓，适配市面上绝大多数标准尺寸的车载、背包侧袋水壶位。端盖的安装孔位采用对称双孔布局，孔距为28mm，和常规储水容器端盖的固定孔位完全兼容，不需要对原有内壳的结构做二次修改，直接替换原有外层防护件即可完成装配。

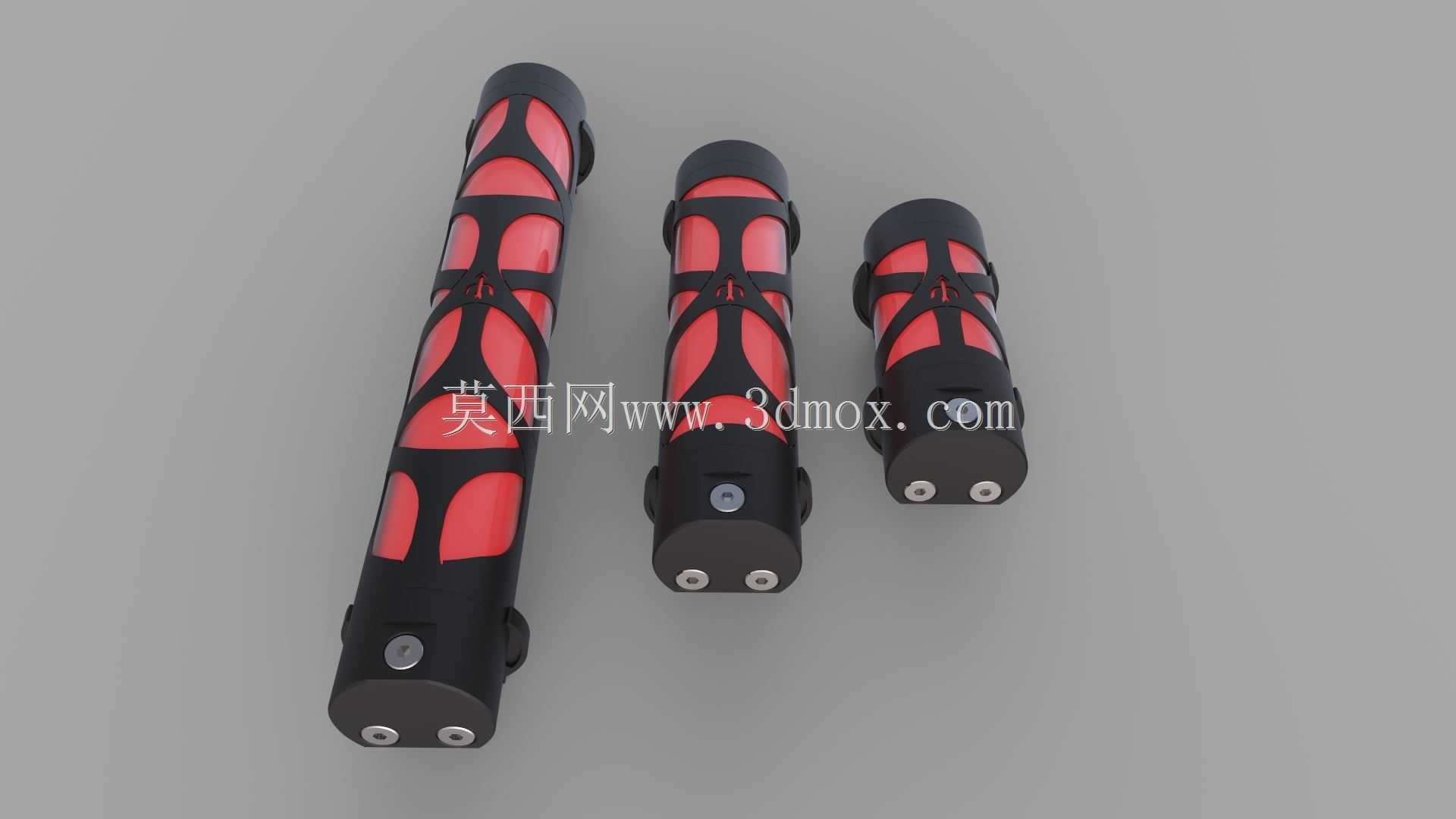

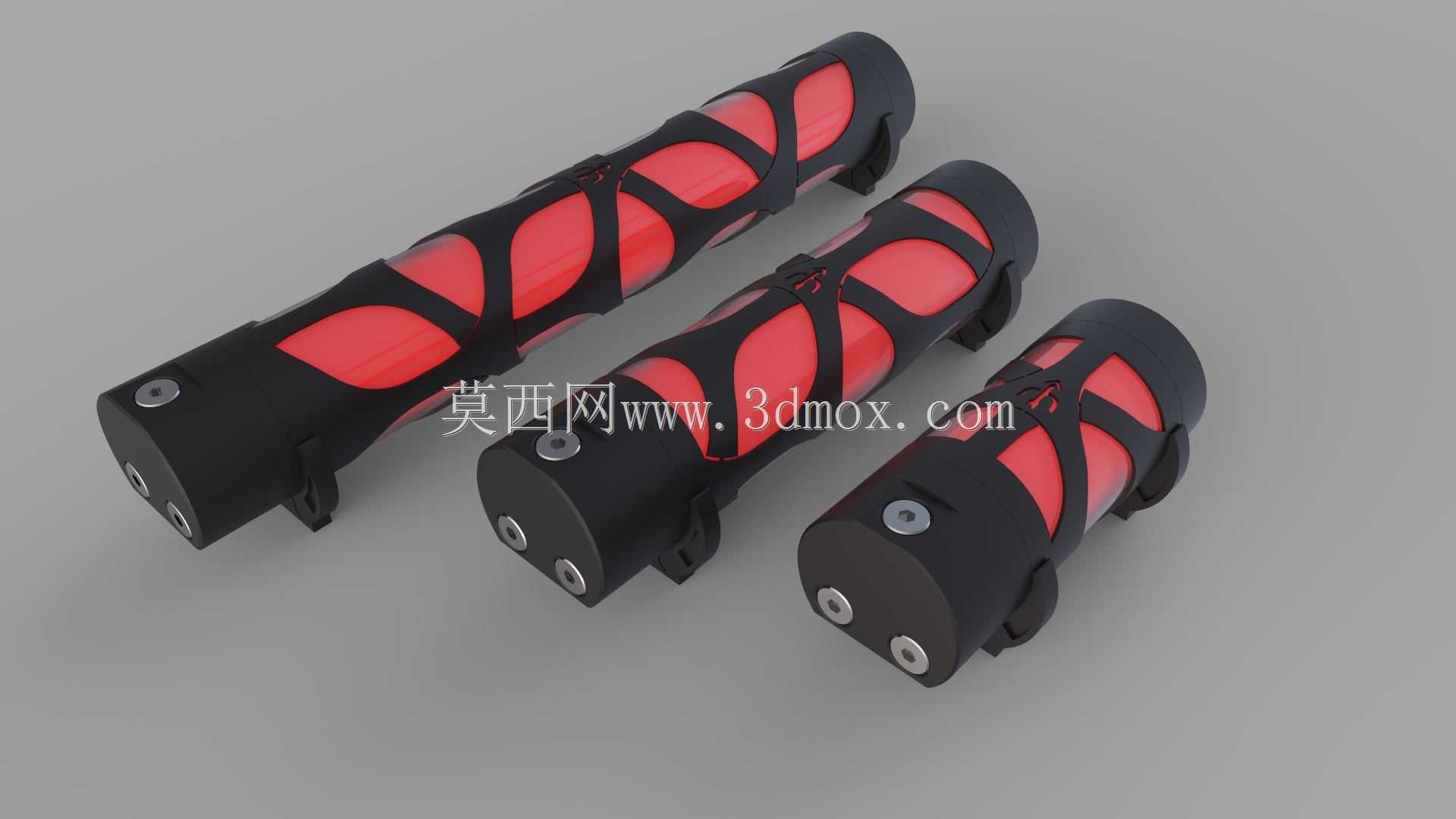

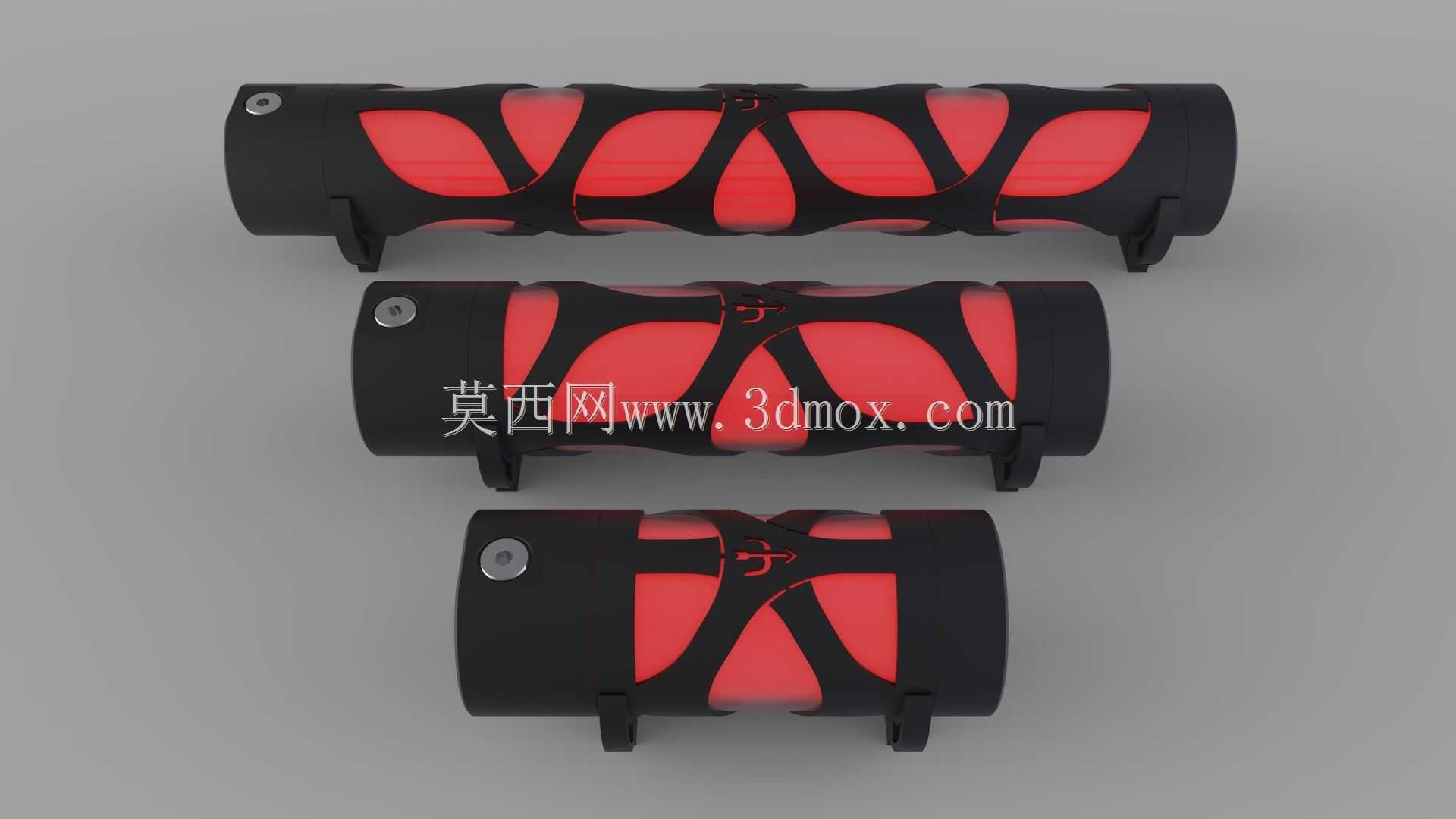

　　纹理设计上的重复突触单元，最初考虑过做连续螺旋纹理，但螺旋纹理在模具加工时需要做旋转抽芯结构，模具成本会提升近三成，而且螺旋纹理的脱模斜度不好控制，量产时容易出现纹理拉毛、缺胶的问题。最终采用的轴向重复突触单元，每个单元的脱模斜度设置为1.5度，模具采用常规的两半式滑块结构即可完成成型，不需要额外的抽芯机构，大幅降低了量产的模具投入，同时每个突触单元的边缘做了R0.8mm的圆角过渡，避免柔性层在反复弯折、磕碰时出现应力集中导致的开裂问题。中间位置的集成标识区域做了下沉0.3mm的凹槽设计，标识可以通过丝印或者模内注塑的方式固定在凹槽内，不会因为长期摩擦、剐蹭导致标识脱落，最初的设计方案里标识区域是凸起结构，测试后发现凸起的标识在放置时会首先接触地面，长期摩擦后标识磨损速度极快，调整为下沉结构后，标识区域低于周围的突触纹理最高点，日常放置、摩擦时不会接触到标识区域，大幅提升了标识的耐用性。

　　实际使用场景中，该盖层除了适配储水容器，也可以拓展到同直径的手持工具、便携照明设备的外层防护上，比如同尺寸的强光手电、便携打气筒的外层包覆，只需要调整端盖的安装孔位尺寸即可完成适配，结构的通用性较强。在材料选择上，内壳推荐采用ABS加玻纤的改性材料，保证结构强度的同时控制整体重量，外层柔性包覆层采用TPE材料，硬度控制在60邵氏A，既保证握持的柔软触感，也有足够的耐磨性能，在户外砂石环境下反复摩擦也不会出现表层脱落的问题。装配方式上，内外层采用卡扣加粘接复合的固定方式，内壳表面设置有三道环形定位槽，外层包覆层注塑时直接和内壳嵌合，定位槽可以避免长期使用后内外层出现轴向窜动、相对转动的问题，比单纯的粘接固定可靠性提升很多，即使在零下20度的低温环境下，粘接层出现脆化的情况，卡扣结构依然可以保证内外层不会分离。
