家用嵌入式燃木采暖壁炉结构设计

　　该款嵌入式燃木壁炉的结构设计，核心围绕小户型住宅、乡村自建房的局部采暖需求展开，区别于独立式落地壁炉，其安装逻辑是嵌入墙体预留的空腔内，仅露出正面操作与观火面，能最大程度节省室内使用空间，同时避免炉体高温直接接触周边可燃物，适配常规民用建筑的室内装修布局。从实际使用场景来看，这类设备主要承担单房间的辐射采暖功能，同时兼顾一定的装饰属性，在没有集中供暖的区域、民宿客房、独栋住宅的客厅或书房场景中应用较多，相比电采暖设备，燃木壁炉的采暖热效率更高，且使用成本更低，观火面的设计也能营造出独特的室内氛围。

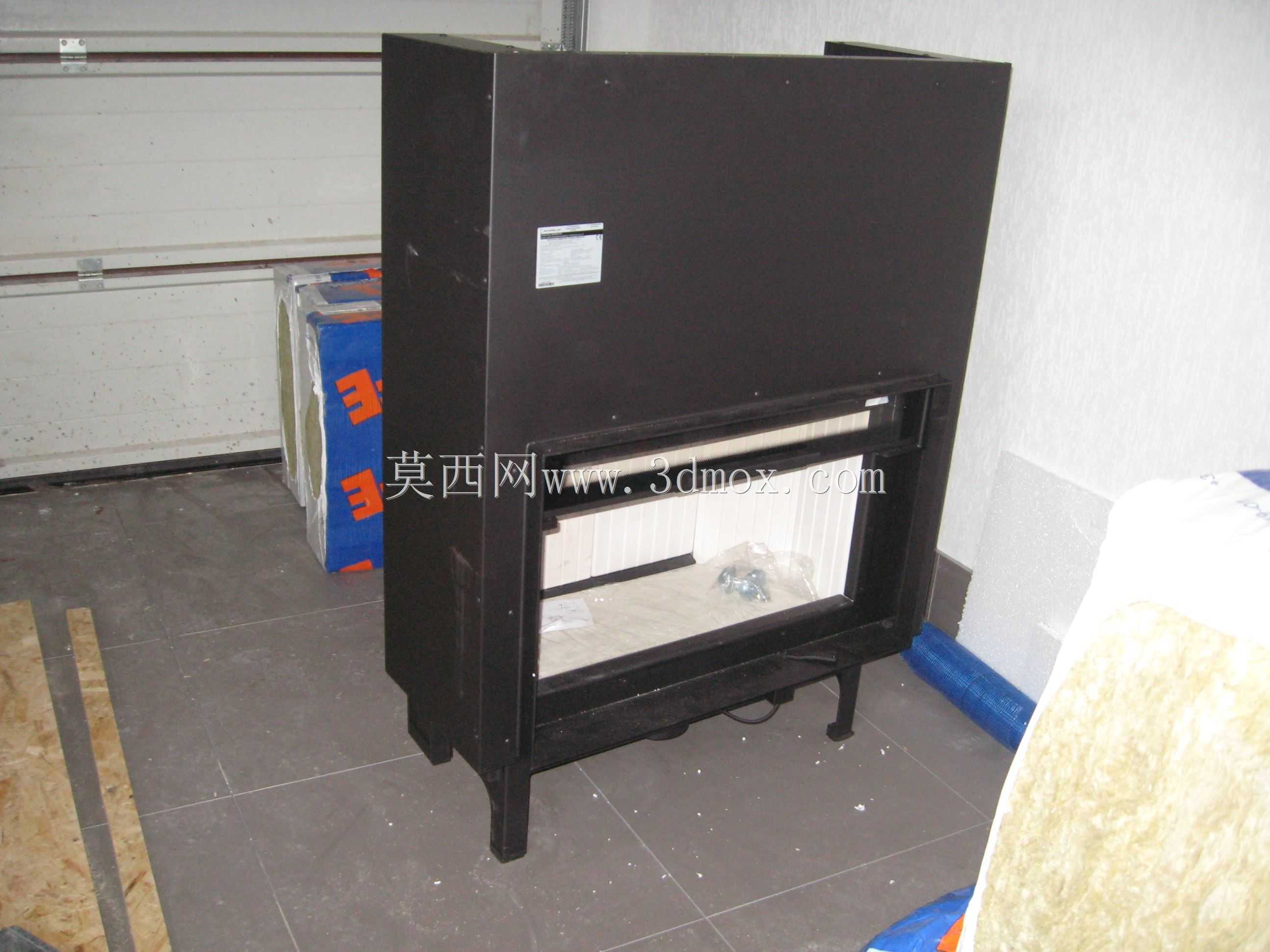

　　在功能特性设计上，炉体主体采用耐高温钢板焊接成型，内部设置耐火衬层，能够承受燃木燃烧时产生的持续高温，避免炉体外壳过热变形；正面的观火窗采用微晶耐高温玻璃，既可以观察内部燃烧状态，也能阻挡火星外溅，玻璃表面预留自清洁气流通道，燃烧时的气流会在玻璃内侧形成风幕，减少烟灰附着，降低日常清洁频次。炉体下部设置灰斗结构，燃烧产生的灰烬会自动落入灰斗内，抽拉式的设计方便用户定期清理积灰，不需要直接接触炉腔内部。进风结构采用可调式设计，用户可以通过正面的调节拨杆控制进风量，进而调整燃烧速率，控制采暖温度，同时进风通道做了预加热设计，外界冷空气进入炉腔前会先经过炉体高温区域预热，避免冷空气直接进入降低炉温，提升燃烧效率，减少不完全燃烧产生的烟气。

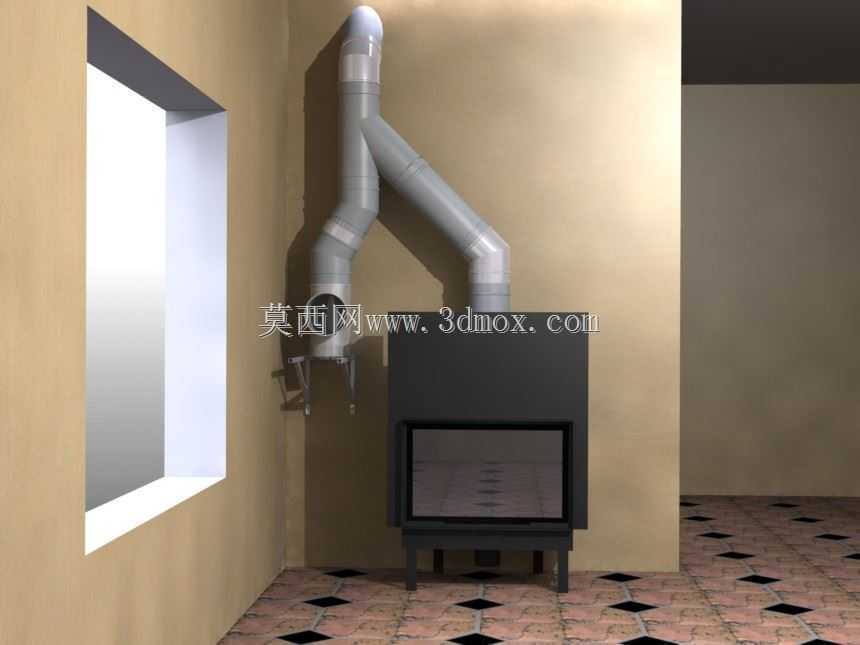

　　排烟管路的设计是该类设备的核心结构部分，图中所示的多段弯折排烟管，采用分段式承插结构，每段管路之间设置密封结构，避免烟气泄漏，管路的弯折角度经过计算，既可以适配不同层高、不同墙体预留洞口的安装需求，也能保证烟气在管路内有足够的停留时间，回收部分烟气热量，提升整体热效率，同时管路外部设置隔热层，避免高温管路接触墙体内部的易燃建材，降低火灾隐患。排烟管的顶端设置防风帽结构，避免室外倒灌风将烟气压回室内，同时阻挡雨雪进入管路内部。

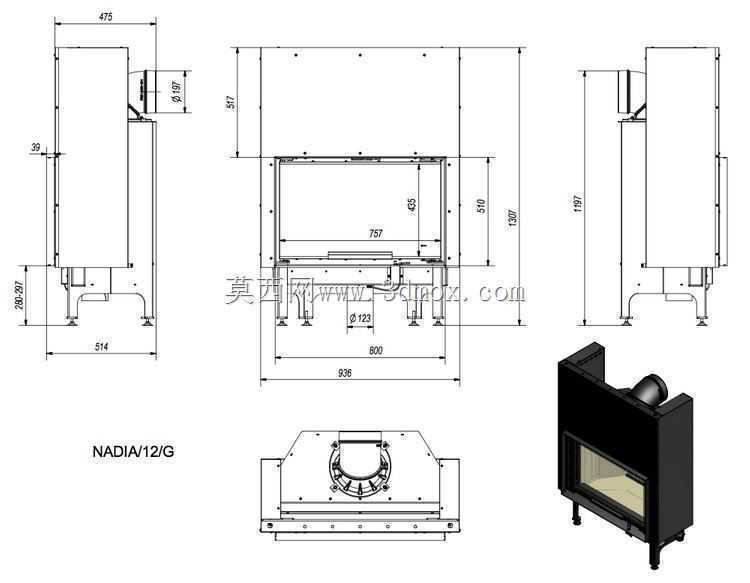

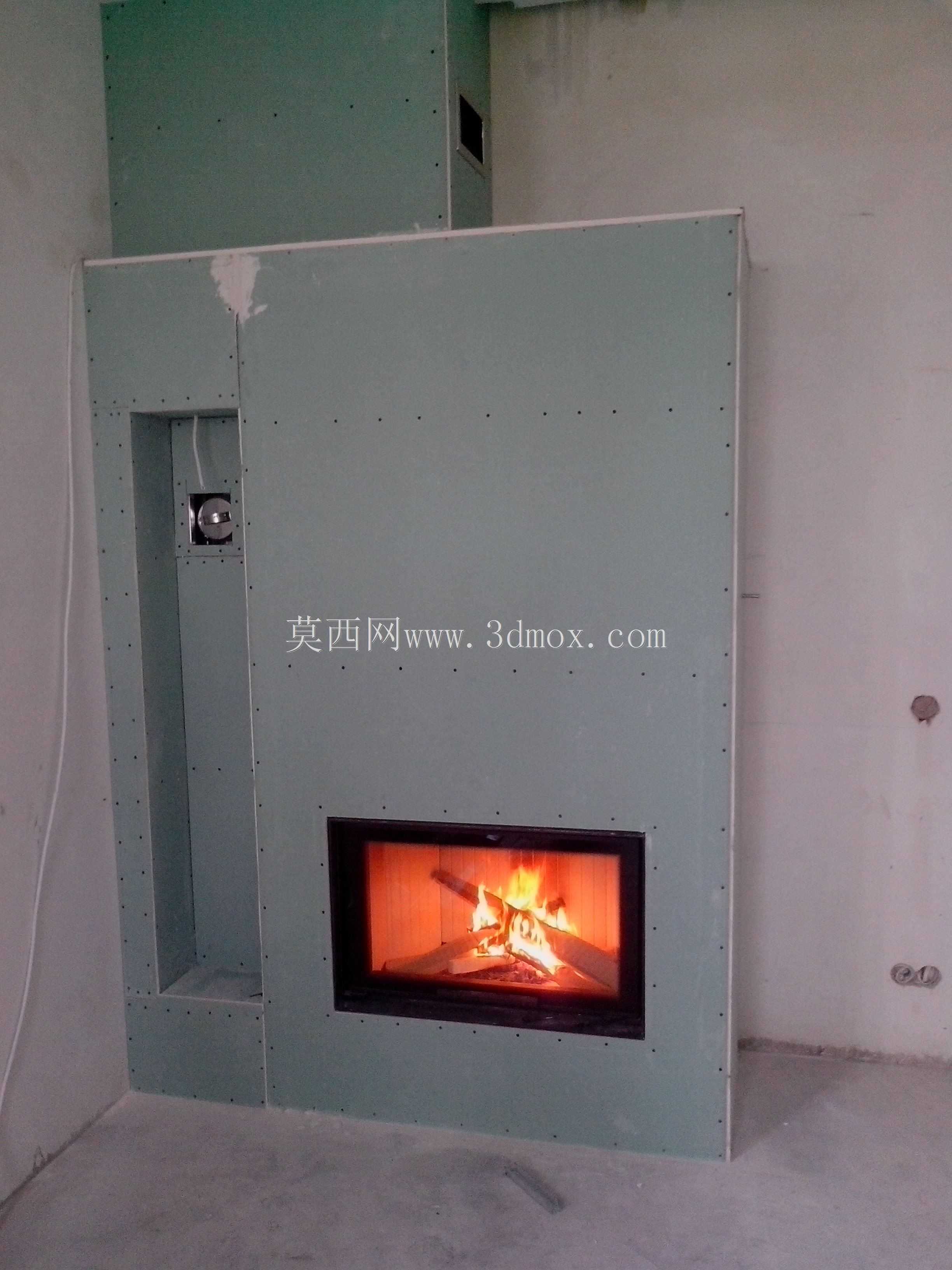

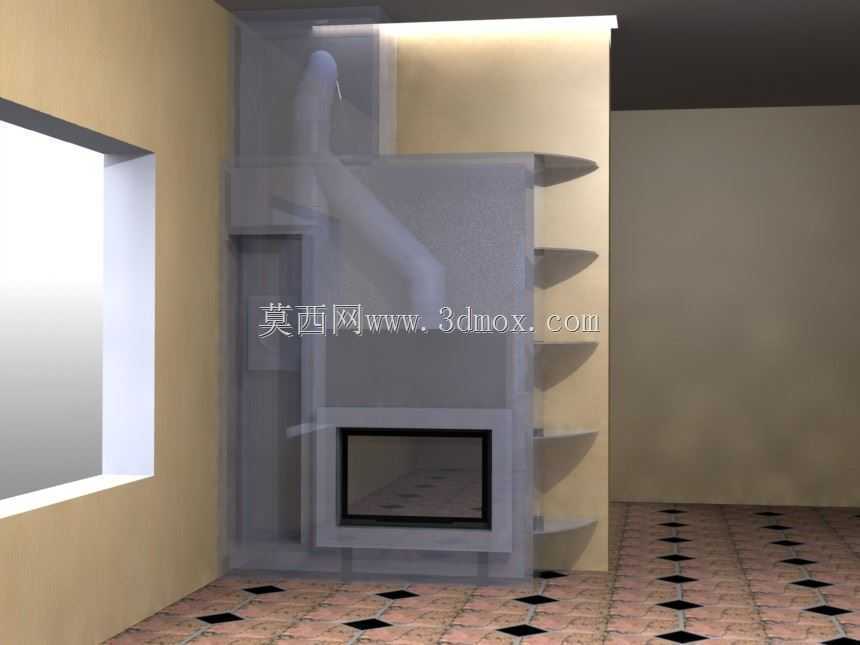

　　从安装边界尺寸来看，该款壁炉嵌入墙体的预留空腔需要在炉体的左右、上下、后侧预留足够的隔热间隙，间隙内填充岩棉类隔热材料，避免炉体热量直接传递到建筑墙体；炉体正面的边框尺寸要略大于预留洞口，安装后可以完全遮盖洞口边缘的缝隙，保证外观整洁。排烟管路的走向需要尽量减少不必要的弯折，每段垂直或水平管路都需要设置固定支架，避免管路长期使用后变形脱落，水平段管路需要设置一定的坡度，坡向炉体方向，避免管路内产生的冷凝水倒流到室外或渗透到墙体内部。

　　设计过程中，首先需要确定炉体的额定热负荷，根据单房间的采暖面积计算所需的燃烧容积，炉腔的尺寸要保证燃木能够充分燃烧，同时预留足够的储灰空间，减少清灰频次；其次要考虑不同安装场景的适配性，排烟管采用模块化分段设计，用户可以根据实际的安装距离、洞口位置选择合适的管段组合，不需要现场裁切加工，降低安装难度。炉体的支脚采用可调高度设计，安装时可以根据地面的平整度调整炉体水平度，保证炉门密封严密，避免漏烟。观火窗的密封采用耐高温石棉绳，长期高温使用下不会老化失效，保证炉体的密闭性，配合可调进风结构实现精准的燃烧控制。

　　在结构细节上，炉门采用铰链侧开结构，铰链处设置阻尼结构，开关门时不会出现剧烈撞击，同时门锁采用多点锁紧结构，关闭后可以将炉门紧紧压在密封绳上，保证炉腔密闭，避免漏烟。炉体表面采用耐高温静电喷涂工艺，长期高温使用下不会脱落变色，外观可以适配不同的室内装修风格。所有与高温烟气接触的金属部件都采用耐高温材质，焊接处做打磨处理，避免应力集中，防止长期冷热交替下出现焊缝开裂的问题。
