AR15配套螺栓承载座结构设计

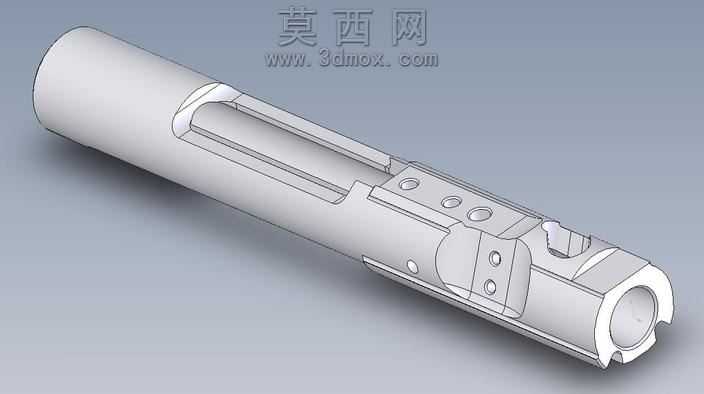

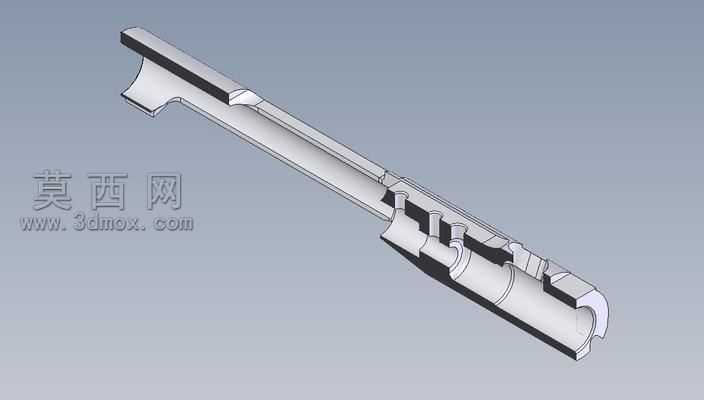

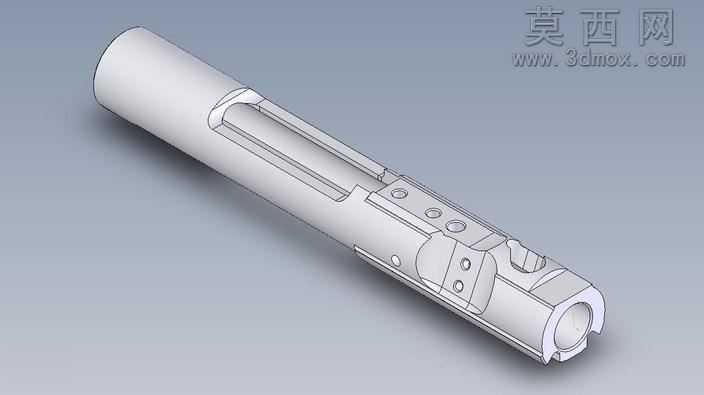

本作品为适配AR15部件生产的螺栓承载座三维建模成果，建模阶段采用SolidWorks平台完成全参数化特征构建，首先通过草图绘制勾勒承载座的主体回转轮廓，结合拉伸、切除命令生成基础柱形基体，针对主体侧面的长条形开槽结构，采用扫描切除特征精准还原槽体的走向与深度，保证开槽与内部装配空间的同轴度公差符合装配要求。模型表面的多组定位孔、安装沉孔均通过异型孔向导功能逐一布设，孔位的间距、孔径参数完全匹配AR15对应部件的装配尺寸，避免后续装配出现干涉问题。针对承载座端部的异形卡口结构，通过多基准面放样、曲面剪裁命令完成复杂曲面的顺滑过渡，卡口处的倒角、圆角细节均做了精细化处理，既消除了锐边应力集中隐患，也还原了实际零件的工艺特征。渲染阶段采用哑光金属材质赋予模型主体，模拟钢制零件经表面处理后的质感，通过环境光遮蔽效果凸显各结构的凹凸层次，清晰呈现内部腔体与外部结构的位置关系。设计过程中充分考虑该承载座的实际使用场景，在保证结构强度的前提下对非受力区域做了轻量化开槽处理，整体结构紧凑，各装配基准面的平面度、孔系的位置度均符合机械加工的工艺要求，可直接用于后续的工程图导出、数控加工编程或者3D打印试制，为AR15相关零部件的生产工装提供了精准的三维数字模型支撑。
