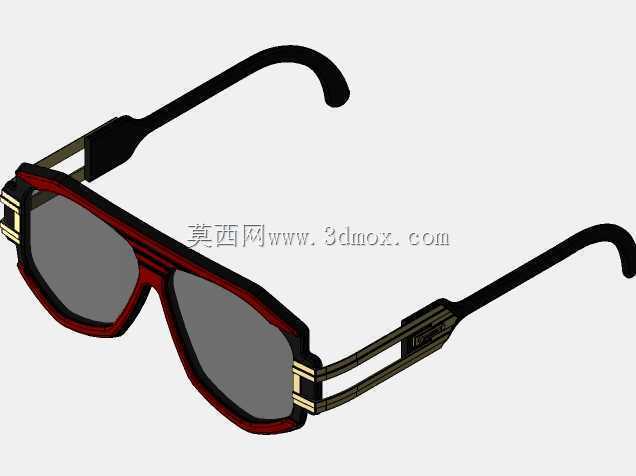

复古Cazal163款太阳镜结构三维模型

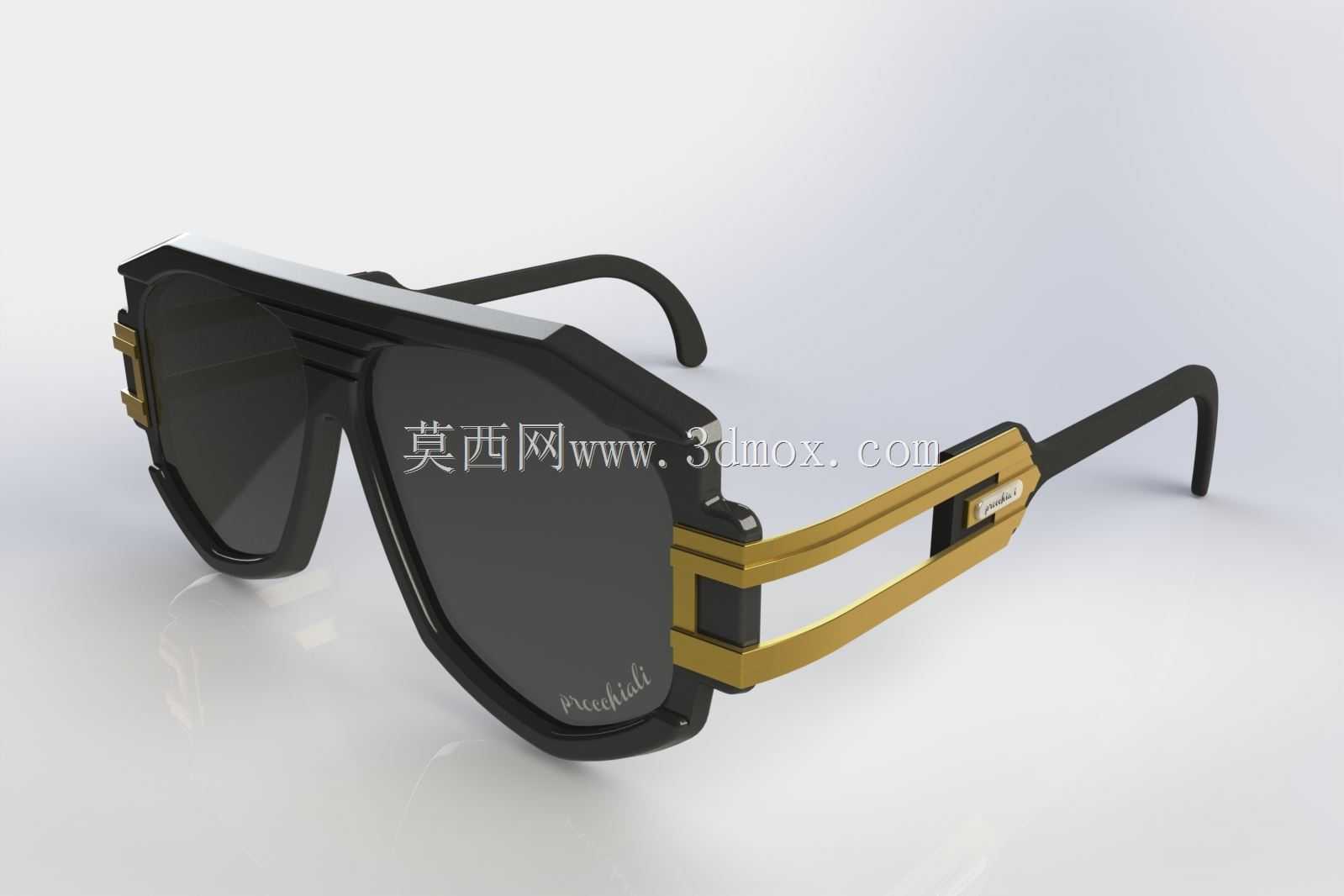

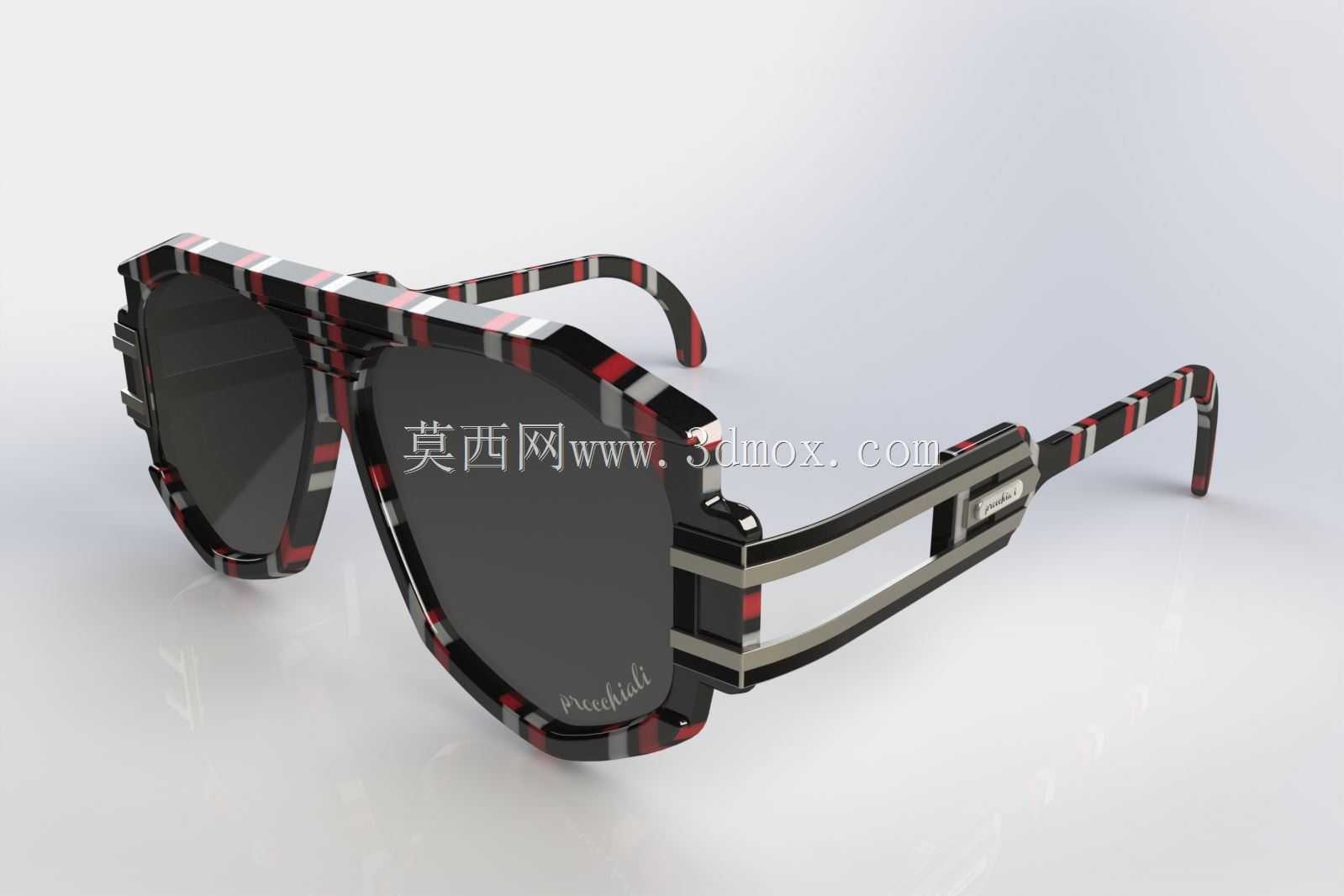

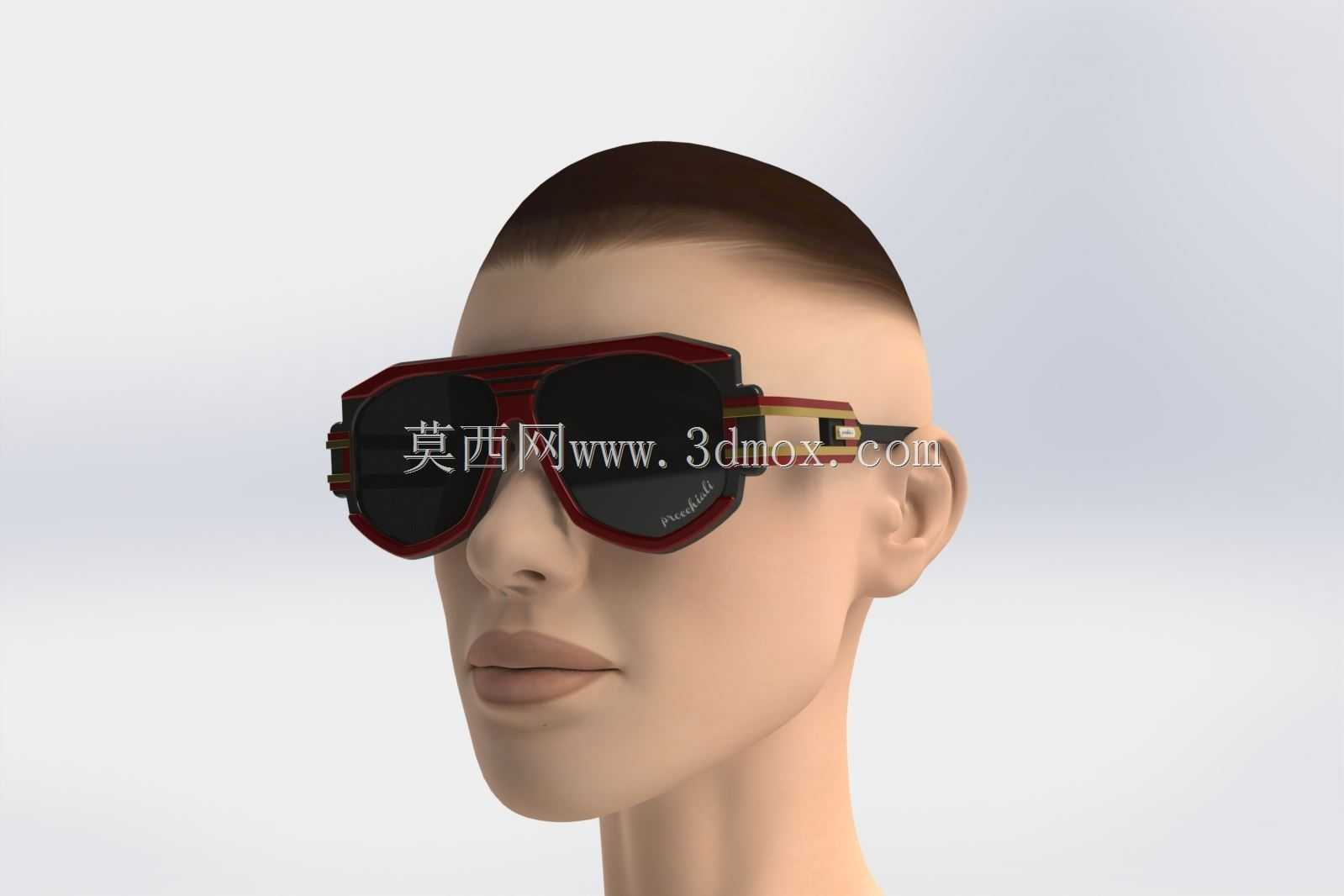

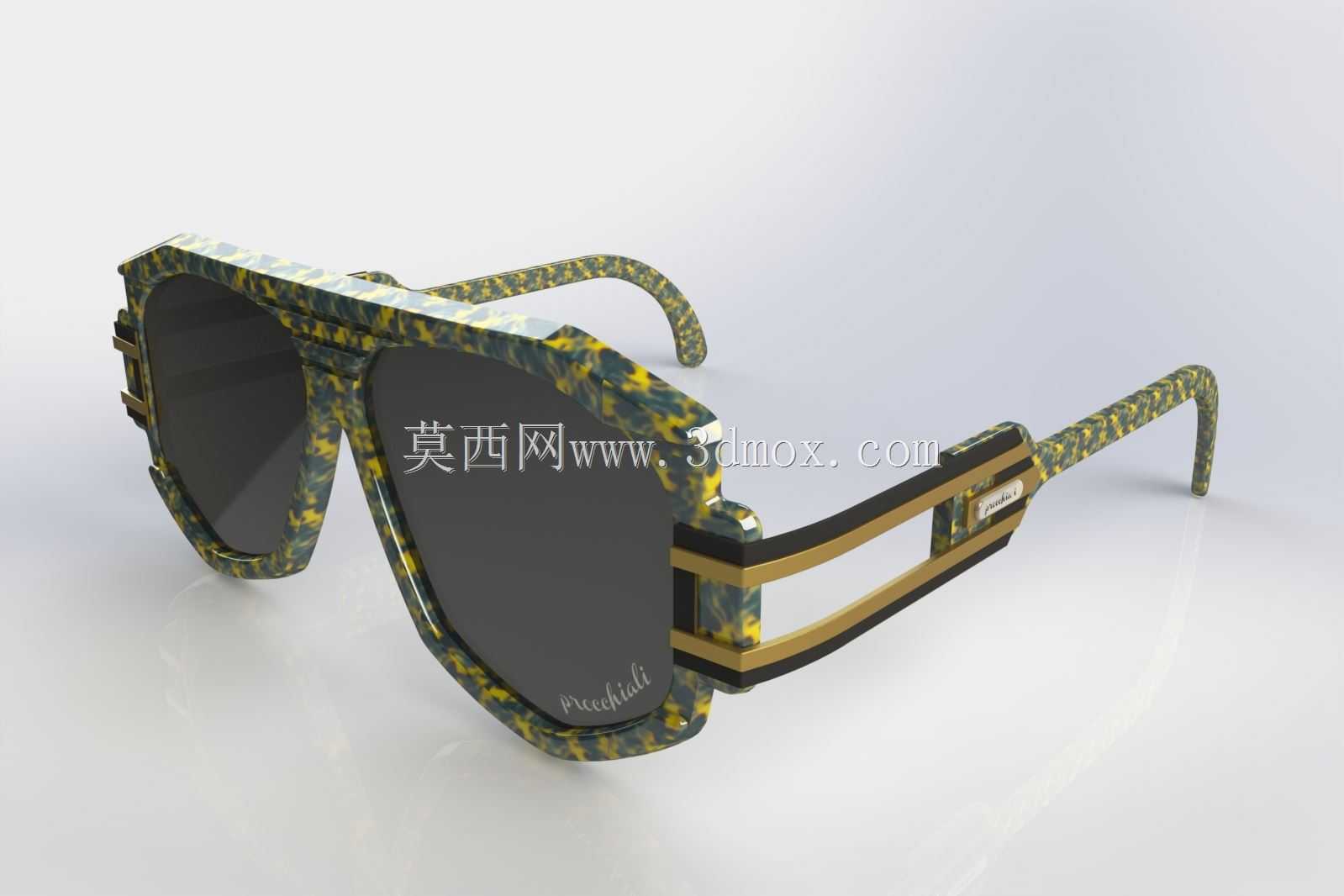

　　这款复古太阳镜的三维结构建模，核心围绕日常佩戴场景的人机适配需求展开，区别于普通快消配饰的粗放建模逻辑，整个结构拆分完全贴合实际眼镜生产的装配逻辑，可直接对接眼镜开模前的结构验证环节。从实际使用场景来看，这类复古款太阳镜主要面向日常户外遮阳、穿搭造型搭配场景，同时需要适配不同脸型用户的佩戴需求，建模过程中对镜腿的开合角度、镜框与面部的贴合间隙都做了符合实际佩戴逻辑的参数设定，避免出现建模外观好看但实际佩戴夹脸、滑落的问题。

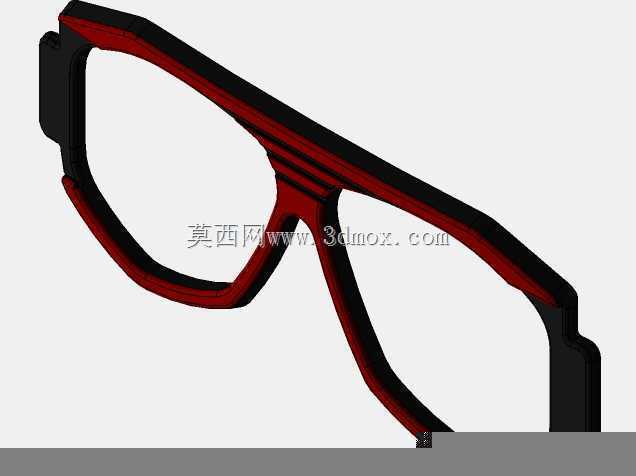

　　从结构拆分来看，整个模型分为前框主体、镜片嵌装结构、镜腿铰接组件、侧装饰条四个核心部分，前框采用上宽下窄的复古飞行员款改良轮廓，框体边缘做了多层叠边的结构设计，既还原了复古款的厚重质感，也预留了注塑或者板材切割时的工艺余量，不会因为边缘过薄导致生产时出现崩边问题。镜片采用深色遮光片设计，嵌装槽的深度设置为1.2mm，刚好匹配常规树脂镜片的安装厚度，槽内预留了0.1mm的粘胶间隙，方便生产时打胶固定镜片，避免镜片晃动产生异响。

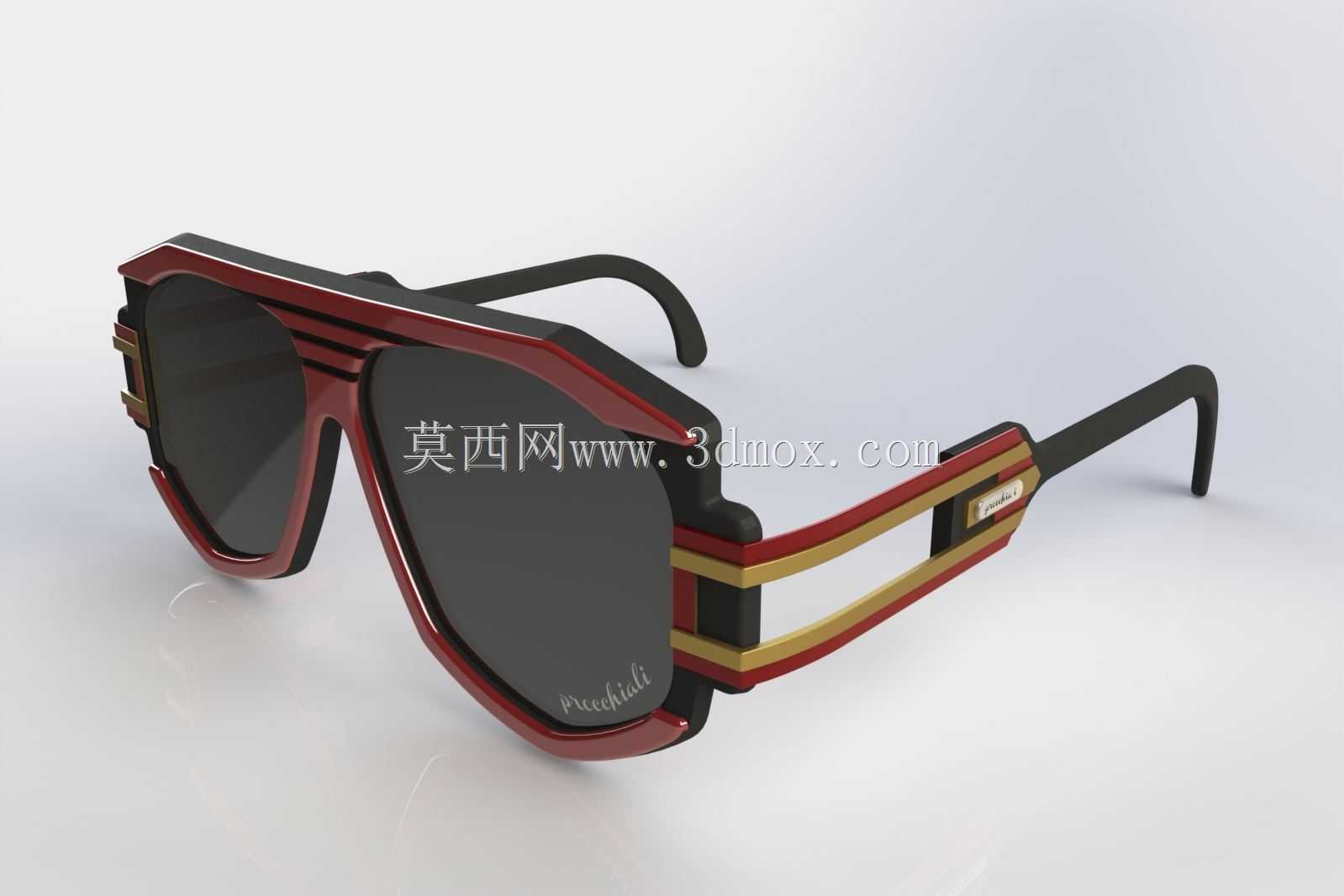

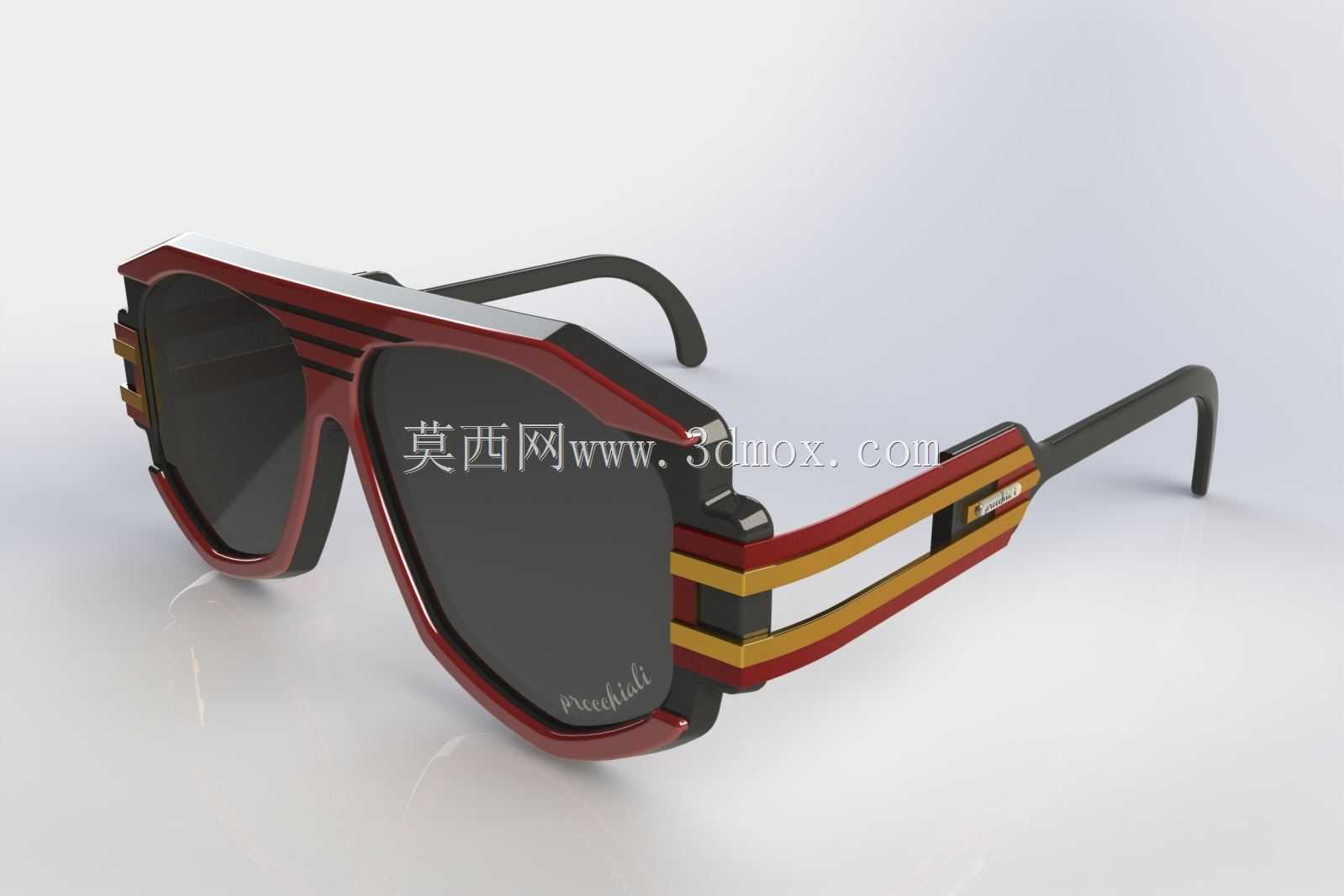

　　镜腿部分采用分段式结构设计，靠近铰接位的前段做了与前框呼应的红金撞色装饰条，装饰条与镜腿主体采用卡扣式嵌合结构，不需要额外螺丝固定，既简化了装配流程，也避免了螺丝外露破坏整体复古外观。镜腿后段做了向下15度的弯曲弧度，贴合人体耳后轮廓，弯曲段的表面做了细微的磨砂纹理设定，对应实际产品的防滑橡胶包裹层，佩戴时可以增加与皮肤的摩擦力，减少运动过程中眼镜滑落的概率。铰接位采用常规眼镜的螺丝铰接结构，建模时预留了螺丝安装孔位与铰接转动间隙，开合角度设置为0到95度，既满足佩戴时的展开需求，也避免开合角度过大导致镜腿断裂。

　　尺寸设定上，整个眼镜前框总宽度为145mm，单镜片高度为48mm，镜腿展开总长度为140mm，适配绝大多数成年人的头围尺寸，镜框鼻托位置做了一体化的凸起结构，对应板材眼镜的成型鼻托，鼻托间距设置为18mm，贴合亚洲人鼻梁的平均高度，不会出现压鼻梁或者贴脸过近导致睫毛蹭到镜片的问题。侧装饰条的厚度设置为2mm，突出框体表面1mm，既还原了复古款的层次感，也不会因为突出过多导致佩戴时剐蹭脸颊。

　　建模过程中所有的曲面都做了G2连续处理，避免生产时出现曲面棱线影响外观质感，所有的装配间隙都控制在0.05mm以内，既满足装配需求，也不会出现缝隙过大影响外观的问题。针对不同生产工艺的适配性，模型的壁厚统一设置为1.8mm，既满足板材切割的强度要求，也适配注塑生产时的壁厚均匀性要求，不会出现壁厚差异过大导致注塑缩水的问题。对于装饰条的分色位置，模型做了清晰的面拆分，方便后续做渲染或者分色生产时的面选取，不需要额外重新拆分曲面。

　　从结构验证的角度来看，这个模型可以直接用于3D打印样件制作，验证佩戴舒适度与外观比例，也可以导入模流分析软件做注塑工艺验证，检查浇口位置设置与冷却水路排布是否合理，减少开模后的试错成本。区别于只做外观的曲面模型，这个模型把所有的装配卡扣、铰接间隙、安装槽位都做了还原，结构工程师可以直接在这个模型基础上做材质替换或者结构微调，比如把板材框改成金属框，只需要调整壁厚与铰接结构即可，不需要重新搭建整体曲面轮廓。
