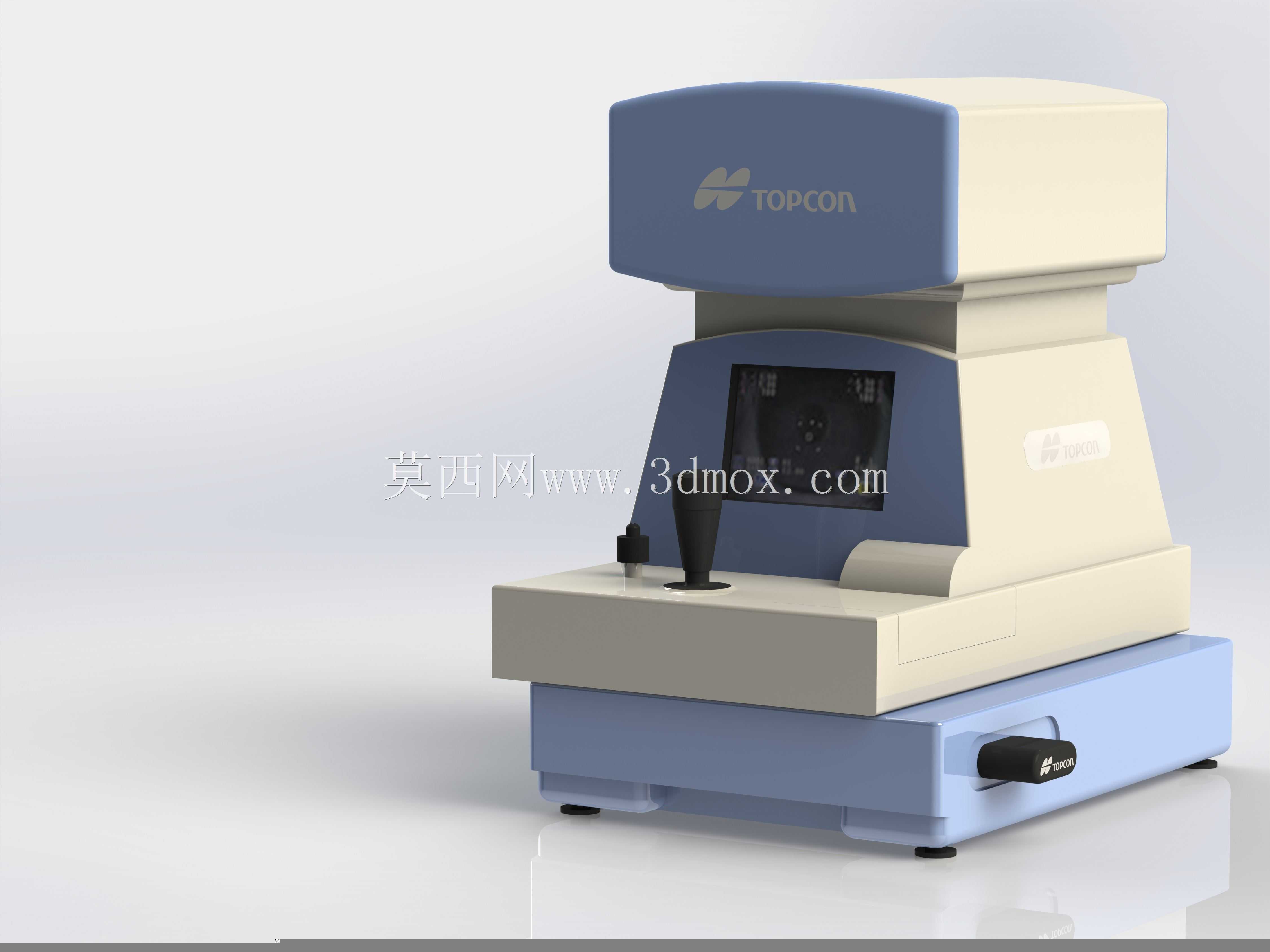

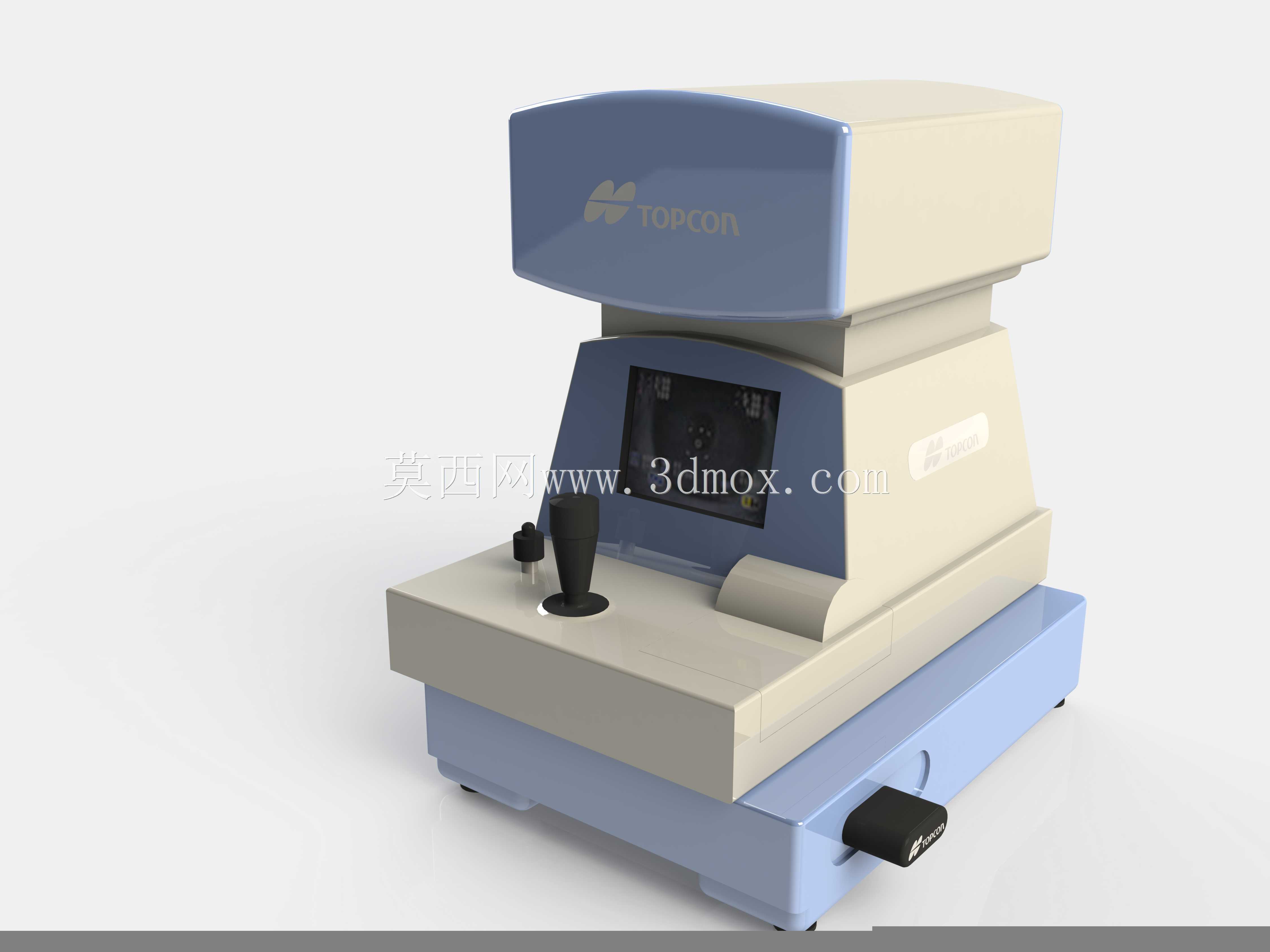

眼科验光用Topcon自动折光仪结构模型

　　这款自动折光仪的三维结构还原，核心围绕眼科视光门诊的日常验光场景搭建，日常在综合验光台的工位布局里，这类设备通常放置在验光师侧前方的操作台面，和瞳距仪、检眼镜、试镜架配套排布，台面预留的安装边界通常需要满足设备底部长宽不超过450mm*400mm的放置空间，设备后侧要预留至少80mm的走线间隙，避免电源和数据传输线缆弯折过度影响使用寿命。从实际使用逻辑出发，设备的功能分区完全贴合验光操作的动线：上部的光学检测舱集成了红外屈光检测光路、对焦成像模块，舱体做了斜切的观测面设计，方便受检者将下巴放置在颌托、额头贴紧额靠后，视线自然对准舱内的视标，不需要刻意调整头部角度就能完成眼位对齐；中部的操作区设置了操纵杆和功能按键，

　　验光师可以通过推移操纵杆快速完成左右眼切换、焦距微调，按键的排布高度刚好适配坐姿操作时的手腕自然放置角度，长时间操作也不会产生明显的肌肉疲劳；下部的主机舱内置了主控电路板、数据处理模块和电源组件，底部的四个可调橡胶支脚可以根据台面的平整度微调高度，保证设备整体处于水平状态，避免光学光路出现倾斜偏差影响检测精度。设计过程中优先考虑了医用设备的人机工程学要求，颌托的高度调节行程设置在0-60mm区间，可以适配从1.2米身高的儿童到1.9米身高的成年受检者的坐姿高度，额靠的接触位置做了软质包覆的结构预留，避免硬质材料直接接触额头造成不适感；设备外壳的分件设计充分考虑了后期维护的便利性，上部检测舱的侧盖采用快拆卡扣结构，

　　不需要完全拆解主机就能完成光路清洁、模块校准的维护操作，下部主机舱的后侧盖板预留了散热格栅，对应内部发热元件的排布位置，保证长时间连续开机工作时内部温度不会超过元器件的工作阈值。从结构细节来看，操纵杆的阻尼设置做了针对性的结构还原，水平推移的阻尼力度控制在0.8-1.2N，垂直方向的微调阻尼稍大，避免对焦完成后出现滑移跑位；设备侧面的打印模块出纸口位置做了内凹的导纸斜面，检测完成后打印的验光单会顺着斜面自然伸出，方便验光师直接抽取；外壳的边角全部做了R3-R8的圆角过渡，没有尖锐的棱角，符合医用设备的安全设计要求，避免受检者尤其是儿童在移动过程中磕碰受伤。在光学模块的结构还原上，检测舱内部的光路固定座做了加强筋设计，

　　保证运输和日常使用过程中光路组件不会因为轻微震动出现偏移，视标投射模块的安装位置预留了±2°的角度调节余量，方便出厂校准的时候调整视标的投射位置，保证受检者观测到的视标处于光路中心。设备的整体配色采用医疗设备常用的浅米白搭配浅蓝的配色方案，上部检测舱的深蓝色装饰罩既可以遮挡内部的光路组件避免环境杂光干扰，也能在视觉上区分功能区域，让受检者快速找到视线对准的位置。这类设备在实际使用中，单次检测的流程通常在10秒以内，结构设计上的每一处细节都是为了缩短检测时长、提升检测精度，减少受检者的等待时间，同时降低验光师的操作复杂度，在视光中心、医院眼科门诊、眼镜门店的验光工位都是核心的基础检测设备，三维模型的结构还原完整覆盖了外观分件、功能分区、操作界面的所有细节，可以作为医用光学设备结构设计、验光工位布局规划的参考依据，也能用于相关设备的操作培训演示场景，帮助新入职的验光师快速熟悉设备的操作点位和功能布局。
