Iosipescu剪切性能测试工装夹具

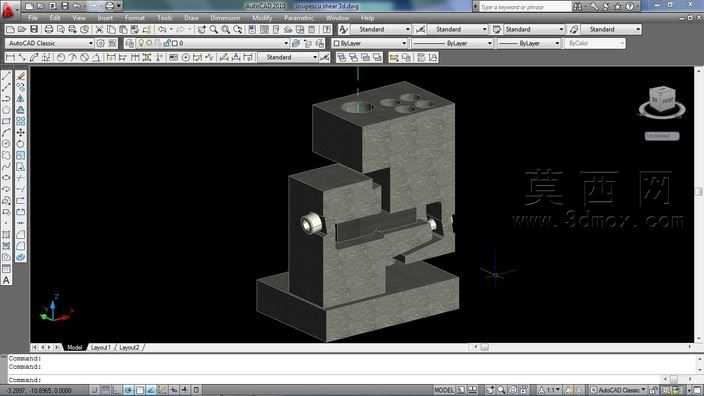

本模型为Iosipescu剪切测试专用工装夹具，整体采用模块化分体式结构设计，在三维建模过程中严格遵循材料力学剪切试验的标准规范，针对复合材料、碳纤维等各向异性材料的剪切性能测试场景完成结构优化。建模阶段首先完成基座主体的特征搭建，采用带定位槽的一体式厚重底座设计，底座预留多组安装固定孔位，可适配不同规格的力学试验机工作台装夹需求，保证测试过程中工装整体的刚性与稳定性，避免加载时出现结构形变影响测试精度。夹持模块采用上下对称的V型定位结构，建模时精准控制V型槽的开口角度与夹持面的平行度公差，可精准定位标准Iosipescu试样，保证试样受力方向与剪切面完全重合，避免出现附加弯矩干扰测试结果。加载端设计有同轴度精准的传力销轴结构，建模时对销轴与安装孔的配合公差做了精细化处理，保证加载力可以均匀传递到试样剪切区域，减少应力集中带来的测试误差。材质配置上，主体结构赋予高合金钢材质，添加哑光磨砂的金属表面质感，销轴等传动部件赋予淬火硬化钢材质，表面做抛光处理，通过不同材质质感区分不同功能模块，渲染阶段采用正交视角展示整体装配关系，清晰呈现各部件的装配逻辑与配合间隙。设计过程中充分考虑试样装夹的便捷性，夹持模块预留快拆操作空间，无需复杂工具即可完成试样的更换与定位，同时针对不同厚度的试样预留了调节余量，可适配多种规格的层合复合材料、碳纤维增强材料的静态剪切、疲劳剪切测试需求，整体结构无冗余设计，各部件受力路径清晰，可有效保证测试数据的准确性与重复性，完全满足材料力学性能测试的相关标准要求。
