手动两爪齿轮拉拔器三维结构设计

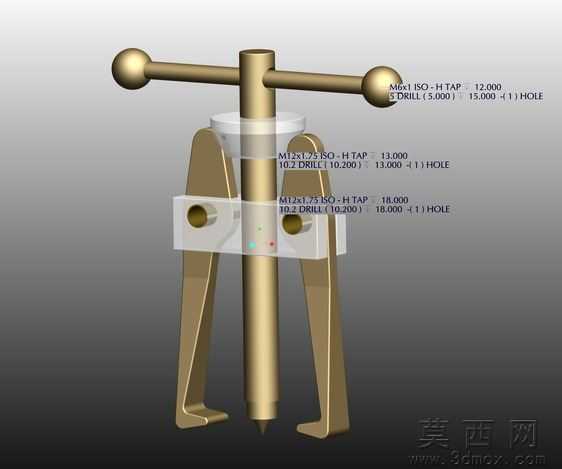

本作品为手动两爪齿轮拉拔器的三维参数化建模成果，整体采用自上而下的装配设计思路完成全结构搭建，建模过程中严格遵循机械加工的实际公差要求，对各配合面预留了合理的装配间隙，确保虚拟装配后各运动部件无干涉卡滞问题。模型主体结构分为施力螺杆、T型转动手柄、对称拉爪、定位压盘四个核心模块，施力螺杆采用梯形传动螺纹建模，还原了真实梯形螺纹的牙型角与导程参数，保证旋转施力时的轴向进给精度；T型手柄两端的球形握把做了圆角过渡处理，既符合人体工学握持需求，也在渲染阶段通过金属材质的粗糙度调整，还原了锻钢手柄的哑光磨砂质感。两个对称分布的拉爪采用钩型结构设计，建模时对爪部的勾持接触面做了加厚处理，模拟实际工装的高强度受力需求，拉爪与中部压盘的铰接孔采用同轴度约束装配，保证两个拉爪可同步开合以适配不同直径的齿轮拆卸场景。渲染阶段采用工作室均匀布光方案，主体金属部件分别赋予不同的金属材质：施力螺杆与手柄采用黄铜材质，调整金属度为0.9、粗糙度0.3，还原铜质构件的温润金属光泽；拉爪采用调质钢材质，金属度0.85、粗糙度0.4，表面添加细微的划痕纹理模拟实际使用的磨损质感；中部的透明定位压盘采用聚碳酸酯工程塑料材质，添加轻微的折射与透明度参数，清晰展现内部螺杆与拉爪的配合结构。设计过程中充分考量了手动拉拔器的实际使用场景，将螺杆的顶尖部位做了60度锥角处理，与轴类零件的中心孔定位需求完全匹配，拉爪的开合行程通过参数化尺寸控制，可覆盖常规小型齿轮的拆卸尺寸范围，整体模型结构完整，各部件的连接关系、运动逻辑均与实物保持一致，可直接用于机械原理演示、工装设计参考以及维修教学场景使用。
