立式同轴蓝色齿轮减速电机三维模型

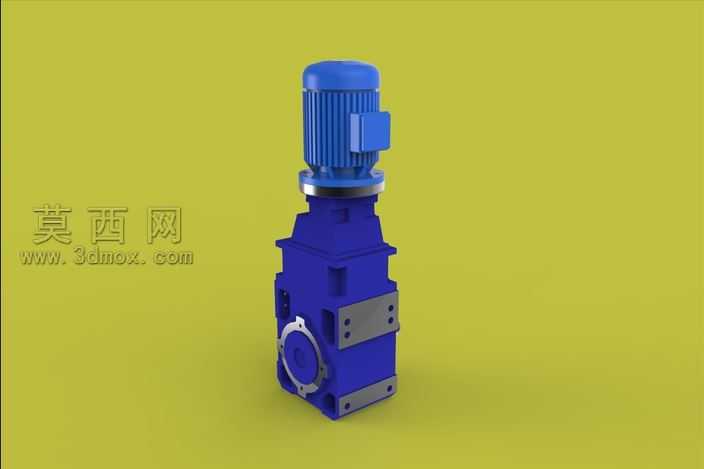

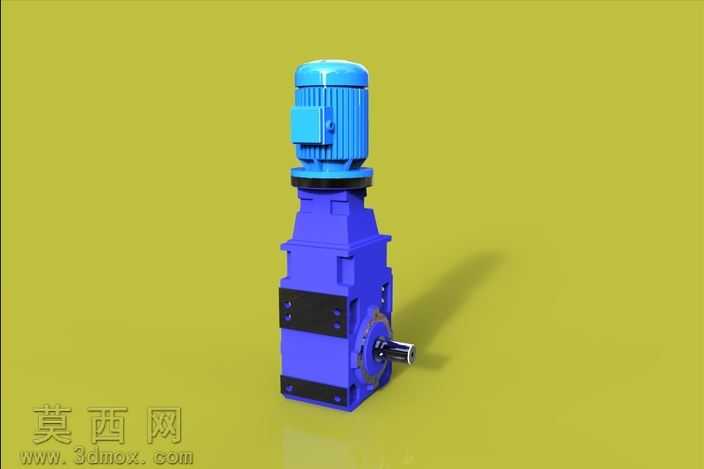

本作品为立式同轴布局的齿轮减速电机三维建模成果，建模过程中严格遵循工业级传动设备的真实尺寸比例，先通过草图绘制完成电机壳体、减速箱体、输出轴等核心部件的轮廓定义，再依次进行拉伸、切除、阵列等特征操作，还原出电机端的散热筋结构、接线盒安装位、法兰连接盘，以及减速箱段的加强筋、安装固定孔、输出轴轴伸与键槽结构，各部件间的装配间隙完全匹配实际工业产品的公差要求。材质渲染阶段，为电机外壳与减速箱体赋予哑光蓝色工程塑料质感的涂装材质，还原工业设备常用的防护漆面效果，连接法兰、输出轴等金属部件则赋予亮面金属材质，模拟钢材加工后的光洁表面，黑色安装垫块赋予磨砂橡胶质感，区分不同功能部件的材质差异，同时通过环境光调整，在黄绿色背景下投射出柔和的设备阴影，增强模型的立体真实感。结构设计上采用电机与减速箱直连的同轴布局，上部为驱动电机单元，下部为齿轮减速单元，动力从上部电机输入后，经内部多级齿轮组减速增扭，最终从侧部的输出轴向外传递，箱体侧面预留的安装孔位可直接适配各类工业设备的安装机架，整体结构紧凑，安装占用空间小，适配多种需要低转速大扭矩动力输出的工业场景。建模过程中对内部齿轮啮合的空间位置做了精准对位，确保减速传动的逻辑合理性，外部的每一处倒角、圆角细节都做了精细化处理，避免生硬的棱角结构，还原真实工业产品的工艺细节，整体模型可用于传动设备选型演示、工业场景搭建、机械教学演示等多种用途。
