法兰输入输出式蜗轮蜗杆减速机

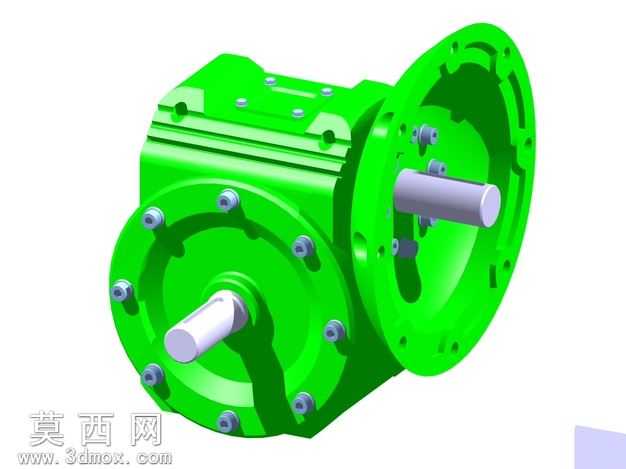

本作品为法兰式双轴输出蜗轮蜗杆减速机三维模型，建模阶段采用参数化设计思路，先依据通用减速机的安装尺寸规范搭建整体骨架，确定输入轴、输出轴的中心距与法兰安装基准面，再逐步拆分各个零部件。首先构建箱体主体，箱体采用一体化铸造型腔结构，建模时预留出轴承安装位、油封槽以及螺栓连接孔位，箱体表面的散热筋条按照等距阵列规则生成，兼顾散热面积与结构强度的平衡。输入轴与输出轴分别建模，轴段上的键槽、轴肩定位结构严格按照传动件配合公差设计，轴端的倒角、退刀槽等工艺结构均完整还原，保证模型可直接对接生产工艺参考。蜗轮与蜗杆作为核心传动部件，建模时按照渐开线齿形参数生成齿廓，通过螺旋扫掠完成蜗杆齿面构建，蜗轮齿圈则采用阵列齿形的方式生成，啮合间隙按照通用传动标准预留，还原真实的传动配合关系。端盖、连接螺栓、油封等标准件均按照对应国标参数建模，螺栓采用六角头标准结构，端盖上的密封槽尺寸与油封规格匹配，装配时通过同轴、重合等约束完成各个部件的定位，还原实际装配的层级关系。渲染阶段为箱体赋予亮绿色烤漆材质，模拟工业减速机常用的防护漆面效果，金属轴类部件赋予银灰色金属质感材质，螺栓、轴承等标准件赋予镀锌金属材质，通过环境光打亮整体结构，清晰展现各个部件的装配关系与外形特征，模型整体结构完整，可用于减速机结构教学、安装方案演示以及传动系统选型参考。
