硬齿面斜齿传动齿轮零件设计

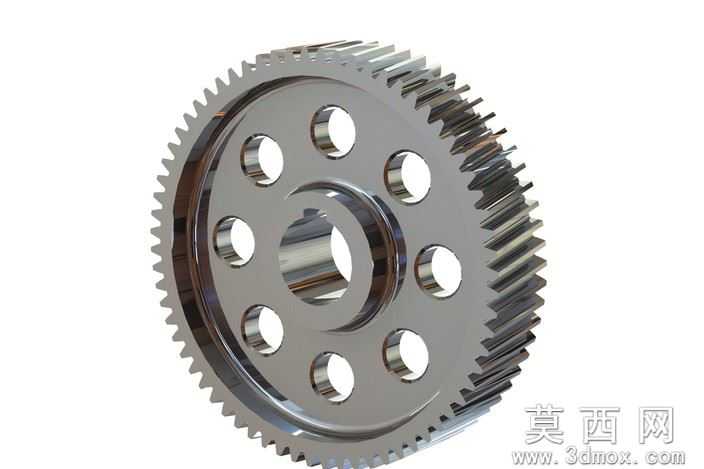

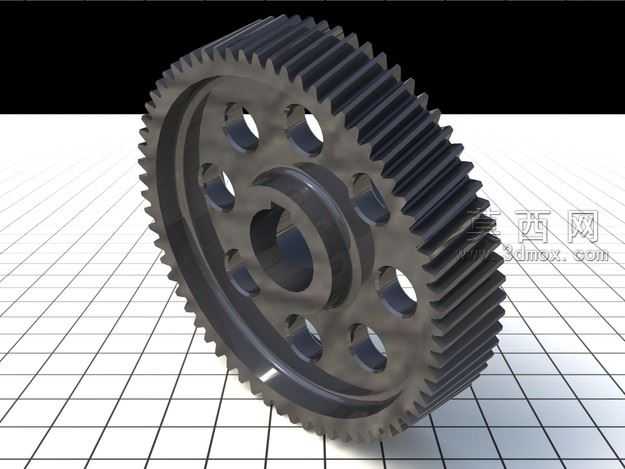

本作品为硬齿面减速机配套的中间传动斜齿轮三维模型，采用专业三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计标准中渐开线圆柱齿轮的齿廓生成规范，精准还原斜齿轮的螺旋齿形结构，齿面曲线平滑连续，齿向螺旋角参数准确，可直接用于后续的啮合仿真、有限元分析以及生产加工参考。模型整体结构采用辐板式轻量化设计，轮体中心设置适配传动轴的阶梯安装孔，孔位公差符合传动件装配要求，辐板周向均匀分布八个圆形减重孔，在保证轮体结构强度、满足传动载荷承受要求的前提下，有效降低零件自身重量，减少减速机运行过程中的转动惯量，提升传动平稳性。模型渲染阶段采用金属合金钢材质，还原硬齿面齿轮经过渗碳淬火处理后的金属质感，表面添加细微的机加工纹理效果，齿面部分做高光处理以体现硬齿面的高硬度、高耐磨特性，整体光影渲染真实自然，可清晰展示齿轮的结构细节与加工特征。设计过程中充分考虑齿轮的实际工况需求，齿宽、模数、齿数等核心参数均匹配对应减速机的传动比要求，轮缘、辐板、轮毂的厚度比例经过结构强度校核，可承受硬齿面减速机传递的大扭矩载荷，避免运行过程中出现轮齿断裂、辐板变形等失效问题。斜齿结构的设计相比直齿齿轮拥有更大的啮合重合度，传动过程中载荷分布更均匀，可有效降低传动噪音与冲击，提升减速机整体的运行稳定性与使用寿命，模型各结构特征完整，倒角、圆角等工艺细节均按照实际加工要求制作，无冗余几何特征，可直接导入各类CAE仿真软件进行齿面接触分析、模态分析等工程计算，也可用于减速机装配演示、教学培训等场景。
