轻量化高强度GE支架结构设计

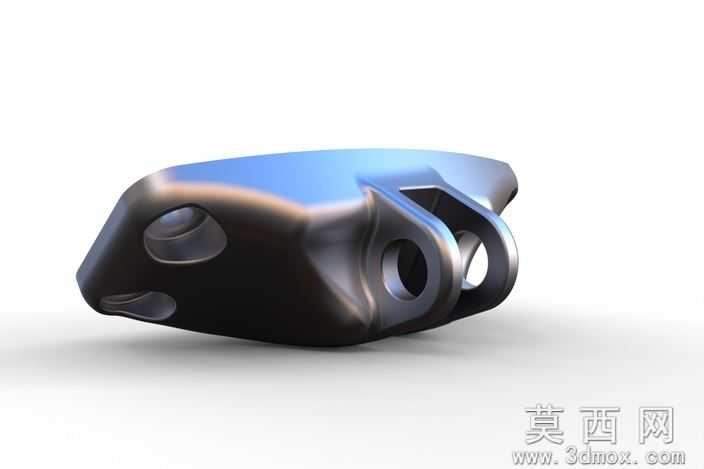

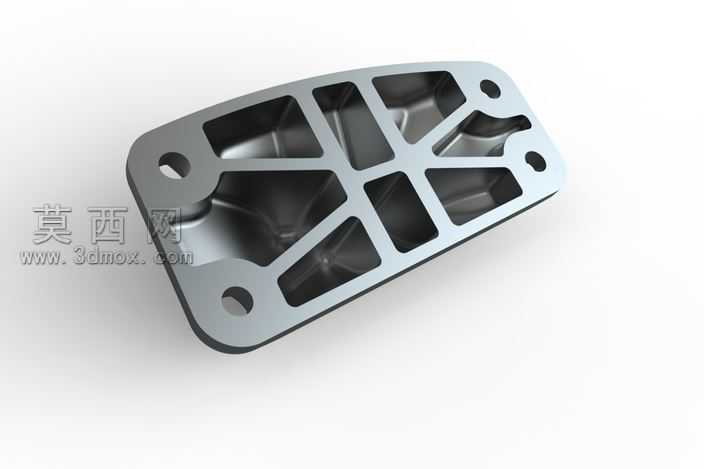

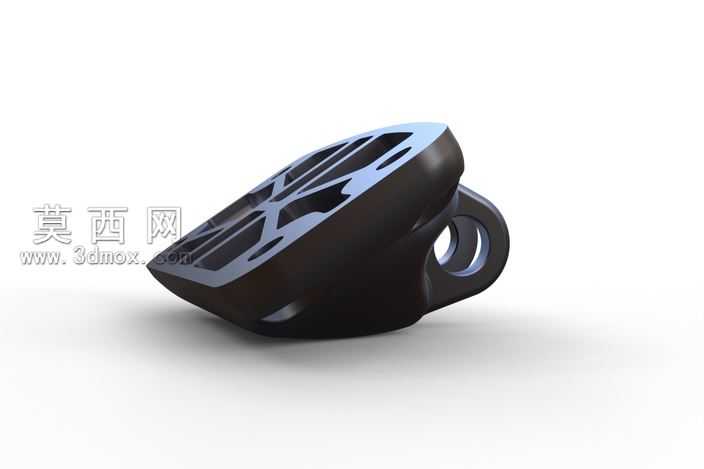

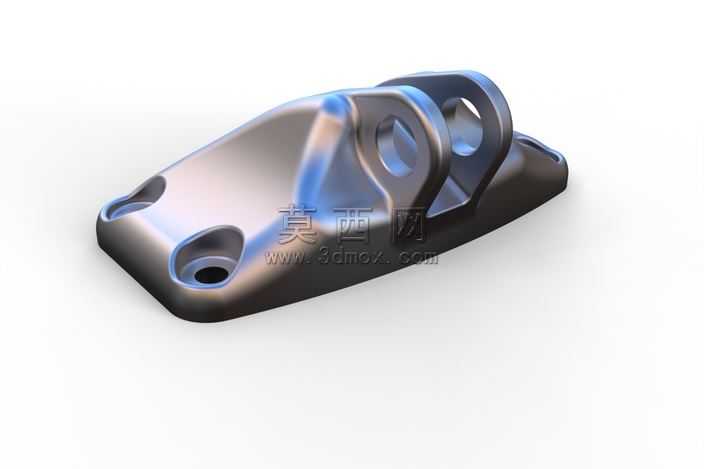

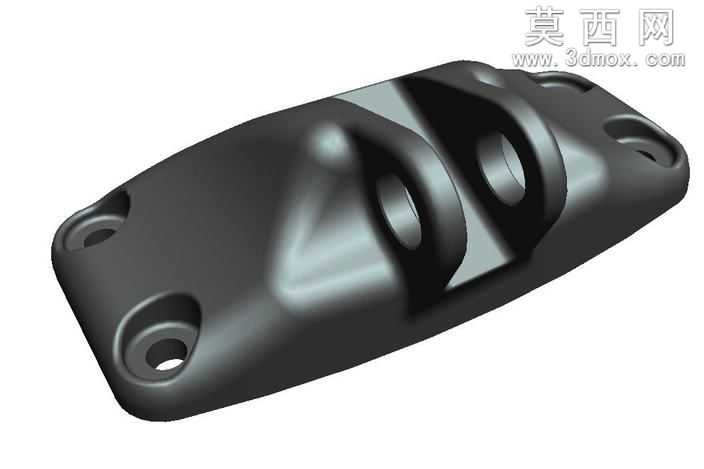

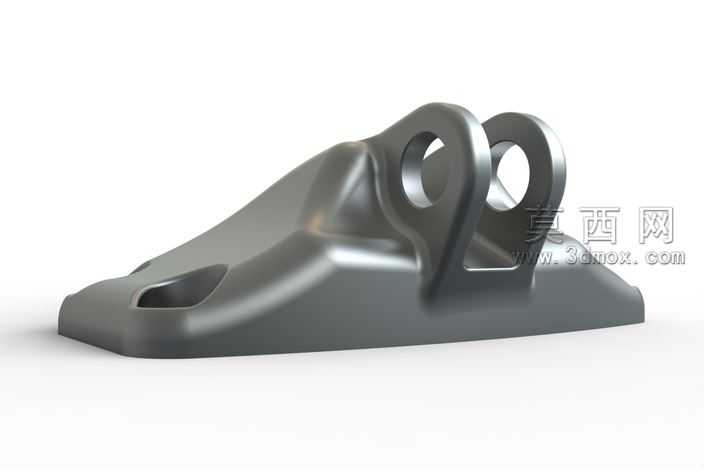

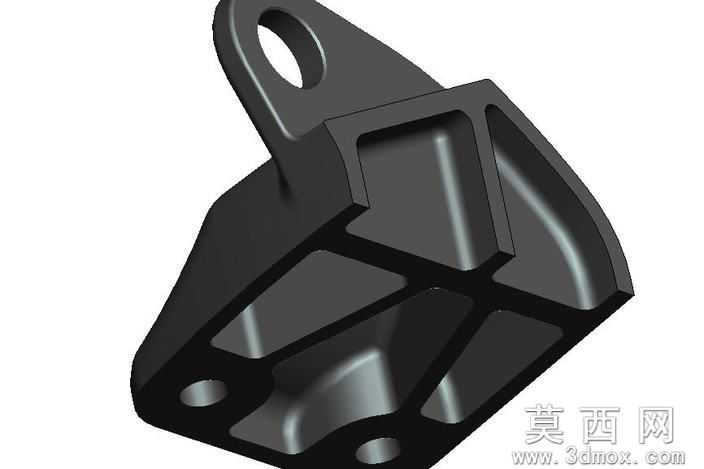

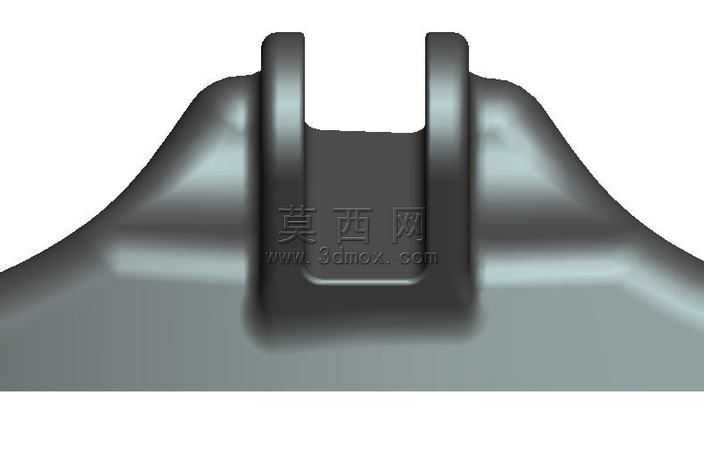

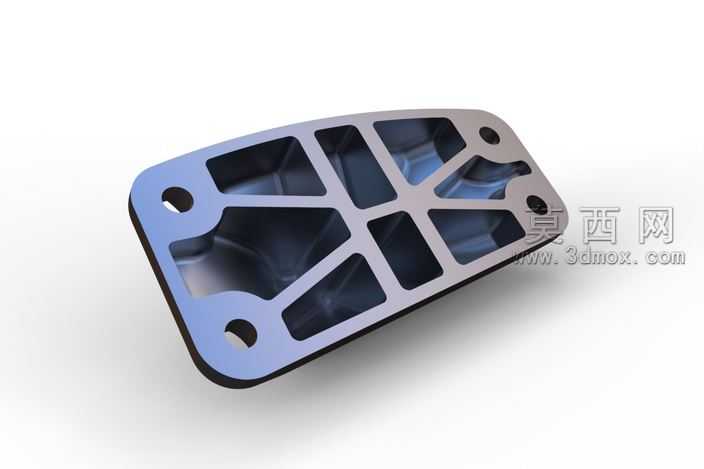

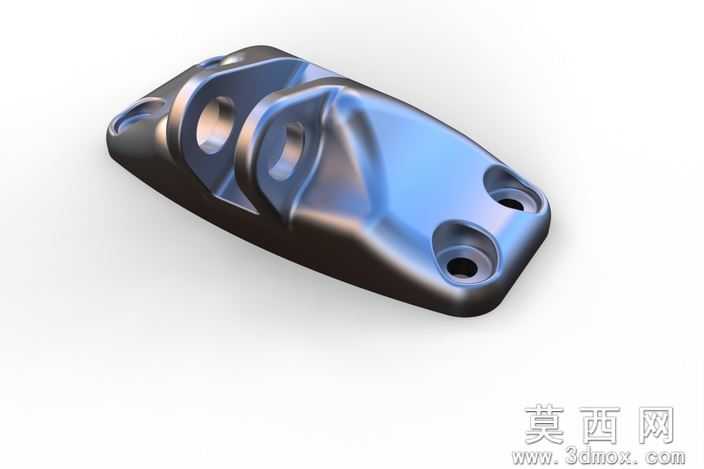

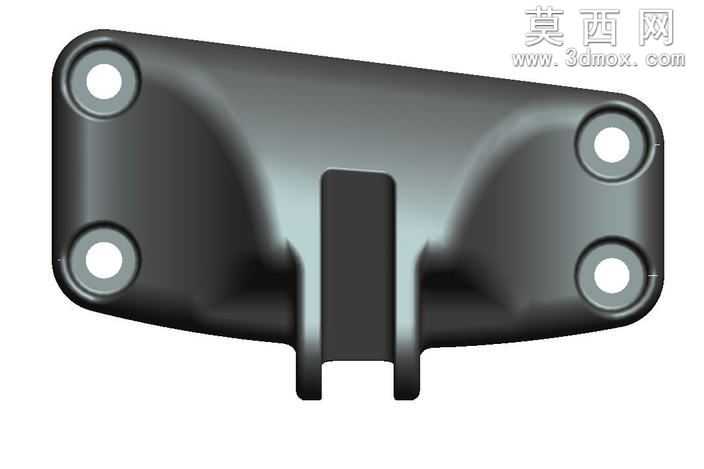

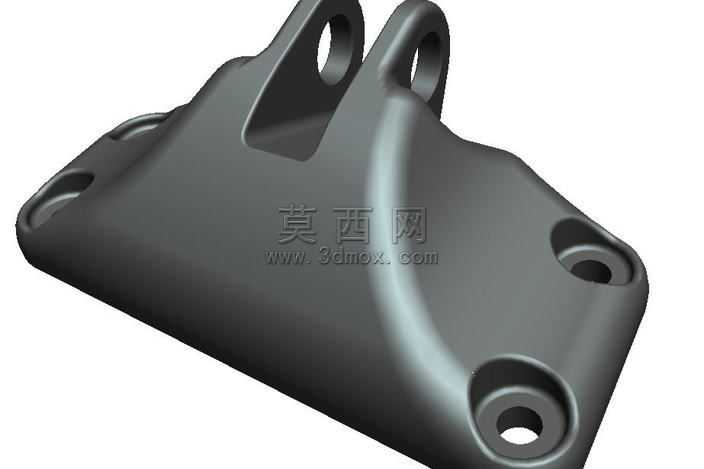

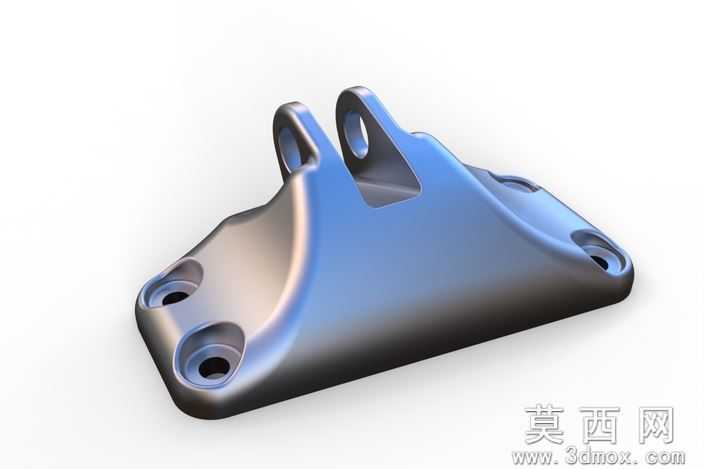

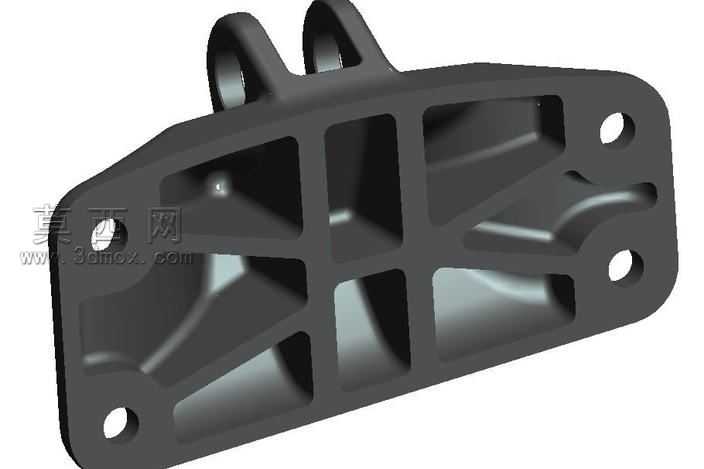

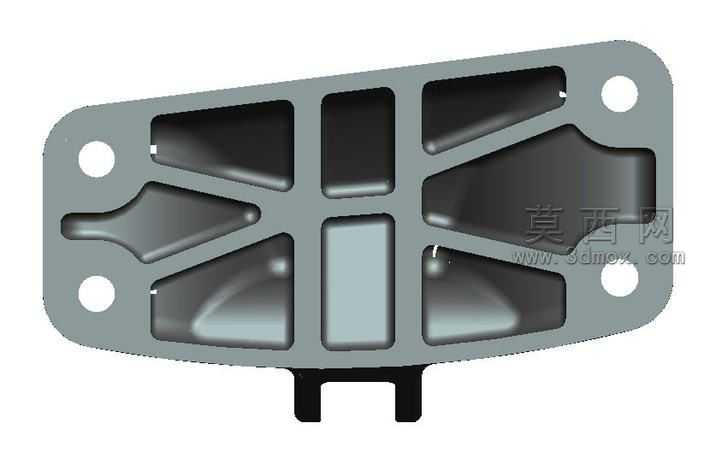

本款GE支架采用三维参数化建模方式完成整体设计，建模阶段先以基准平面定位支架底部安装面、上部铰接耳的空间位置，通过草图绘制底部安装法兰的轮廓，精准预留三个沉头安装孔的位置与尺寸，保证安装孔的同轴度与沉头深度符合装配公差要求。上部的两个铰接吊耳通过拉伸特征生成，耳孔位置经过受力校核，确保铰接销轴装配后受力方向与支架主支撑方向一致。建模过程中对支架上下表面之间的过渡区域做了针对性的加强筋设计，筋位沿着支架受力传导路径分布，在不额外增加过多材料的前提下大幅提升整体结构刚性。材质选用常用的工业金属材质，渲染阶段采用金属磨砂质感的材质参数，调整环境光与反射效果，还原金属支架表面的哑光金属质感，同时通过光影效果凸显加强筋的结构走向与曲面过渡细节。设计思路围绕轻量化与高强度的平衡展开，通过拓扑优化思路去除非受力区域的多余材料，最终成品材料体积仅为原始实心结构的46%，减重比例达到54%，同时经过有限元基本应力测试验证，结构在额定载荷下无应力集中过大的问题，不存在结构性失效风险。支架底部的安装法兰做了圆角过渡处理，避免直角位置的应力集中，上部铰接耳与主体连接位置也做了大圆角顺滑过渡，整体曲面过渡流畅，既提升了结构强度，也优化了外观质感。整个建模过程严格遵循机械设计的公差规范，所有安装孔、铰接孔的尺寸都预留了标准装配间隙，可直接用于后续的工程出图与加工生产，适配对应的工业装配场景需求。
