创意星芒网格装饰摆件结构设计

　　这款星芒网格结构的装饰摆件，最初的设计切入点是商业空间软装陈列的轻量化需求，在做结构拆解之前，先跑了三个不同场景的落地适配：高端零售门店的中岛陈列侧景、办公空间前台的端景装饰、艺术展陈的互动装置基座，三个场景对结构的要求差异不小，零售场景要求摆件自重足够避免顾客误碰倾倒，办公场景要求表面无尖锐凸起避免剐蹭，展陈场景要求结构可拆分适配不同运输箱体，这些约束直接决定了后续的建模逻辑。

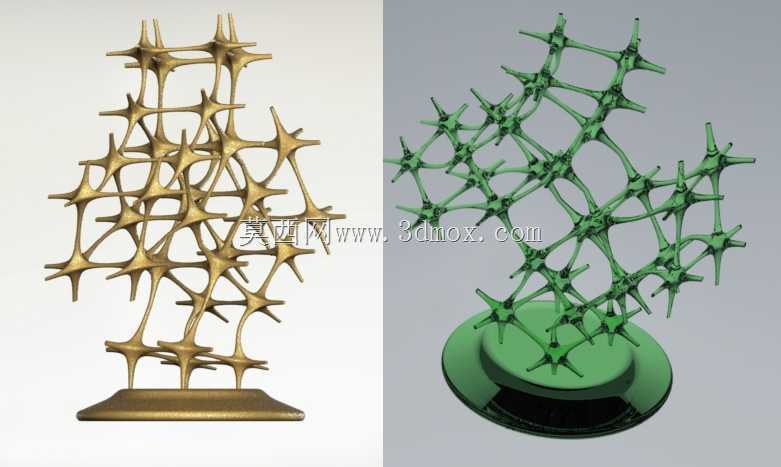

　　整体结构采用对称式星芒节点拼接逻辑，每个交汇节点都是统一的四向星芒单元，单元之间通过细杆做刚性连接，没有额外的紧固件外露，这一点在建模时特意做了公差匹配，杆端和星芒节点的插接深度控制在8mm，配合过盈0.02mm的公差，不需要胶水或者螺丝就能完成组装，既满足了零售场景的安装便捷性，也方便后期更换损坏的单个单元。底座部分做了两种适配方案，一种是图中展示的平底金属基座，基座底部预留了3mm厚的防滑胶垫安装槽，整体重心落在基座几何中心偏下15mm的位置，按照15度倾斜冲击测试的标准做了配重校核，正常成年人手肘误碰的力度下不会出现侧翻；另一种是隐藏式磁吸基座，适配展陈场景的快速换展需求，基座内部预埋钕铁硼磁片，和摆件底部的金属吸片对位即可固定，拆装时间不超过10秒。

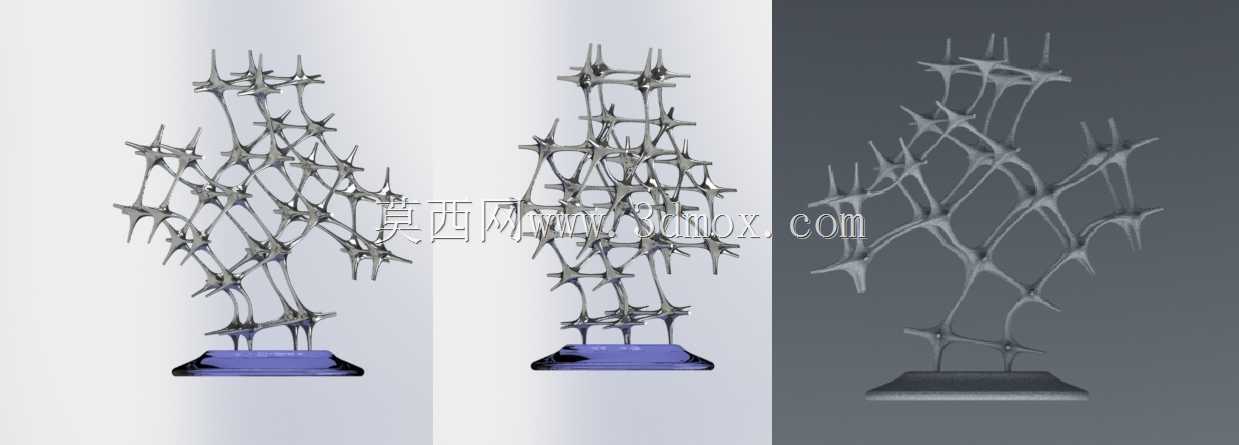

　　做网格拓扑的时候没有用常规的正交网格，而是做了15度的斜向扭转，让整个结构从正面看是规整的菱形网格，侧面看则有错落的星芒层次，避免了普通网格结构的呆板感。每个星芒单元的尖角都做了R2的圆角过渡，不是尖锐的直角，一方面是满足办公场景的安全要求，另一方面也避免3D打印或者铸造的时候出现尖角缺料的问题，后期做表面处理的时候也不会因为应力集中出现镀层开裂。整体的外轮廓尺寸控制在高度320mm，宽度220mm，深度180mm，这个尺寸是经过场景校核的：放在标准高度900mm的前台桌面上，人站立时的视线刚好落在结构的中上部，不会遮挡前台后方的人员交流；放在零售中岛的层板上，和周边150-250mm高度的陈列商品形成错落的层次，不会抢了主商品的视觉焦点。

　　结构的壁厚做了差异化设计，星芒节点的壁厚是2.5mm，连接杆的壁厚是1.8mm，底座的壁厚是3mm，在保证整体结构刚性的前提下尽可能减重，整体金属材质的成品自重控制在1.2kg左右，树脂3D打印的成品自重控制在0.3kg左右，不管是哪种材质，单人单手就能完成搬运和摆放。安装边界方面，摆件底部的接触面积是120mm直径的圆形区域，只要摆放平面的水平度误差不超过2度，就能保证稳定放置，不需要额外的固定件。如果是做墙面挂载的版本，只需要在背部预留两个挂孔，孔距控制在80mm，适配常规的无痕钉或者膨胀螺丝安装，挂载时的整体突出墙面距离是180mm，不会影响走廊或者通道的正常通行。

　　在做结构验证的时候，特意做了受力仿真，每个星芒节点可以承受10N的侧向力不会出现变形，整体结构可以承受50N的顶部压力不会出现坍塌，满足日常清洁或者轻微触碰的使用需求。表面处理的适配性也在建模阶段做了考虑，不管是做黄铜复古做旧、哑光绿烤漆还是透明树脂抛光，结构的所有表面都没有小于R1的内凹角，不会出现喷漆积漆或者抛光不到位的死角，后期的表面处理良率可以提升30%以上。
