履带式小型侦查机器人结构设计

　　这款履带式小型移动平台的设计，最初的应用场景锚定在狭小空间侦查、教学演示以及民用娱乐玩具领域，整体结构围绕紧凑性与通过性做平衡。从行走机构来看，采用单条整体履带包覆两侧驱动轮与承重轮的布局，区别于常规双履带分置的结构，这种设计能大幅压缩横向安装尺寸，让整体宽度控制在120mm以内，长度不超过220mm，高度仅75mm，能够顺利进入直径150mm的管道内部，完成管线巡检、狭小空间异物排查这类常规轮式设备无法进入的作业场景。

　　从功能特性上，本体预留了顶部传感器安装位，可根据实际使用需求搭载微型摄像头、温湿度传感器或者红外探测模块，安装接口采用标准M2螺纹孔位，无需额外改造结构即可快速更换搭载模块。履带选用带横向防滑齿的橡胶材质，接地比压控制在0.02MPa以内，在瓷砖、水泥地面、短绒地毯以及坡度不超过30°的斜坡上都能稳定行走，不会出现打滑侧移的问题。驱动部分内置在车体两侧的舱体内，传动采用直齿轮组减速，传动效率可达85%以上，空载行走速度最高可达0.8m/s，负载能力不超过500g，完全满足小型侦查模块或者玩具功能组件的搭载需求。

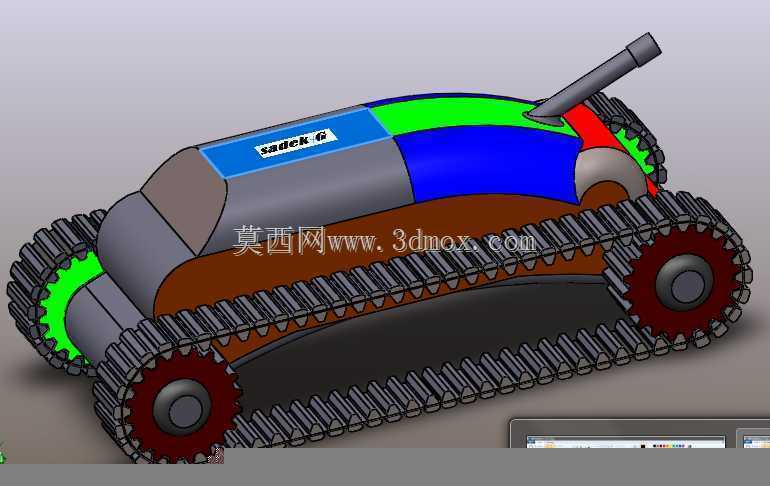

　　设计思路上优先考虑了装配的便捷性，整车壳体分为上下两部分，采用卡扣加少量螺丝的固定方式，拆解维护时不需要复杂工具即可打开舱体，更换内部电池或者调整传动齿轮间隙。车体外壳做了圆弧过渡处理，没有尖锐外凸结构，在作为民用玩具使用时能避免磕碰划伤，同时在管道内行走时也不会被管壁凸起勾挂卡顿。从视图的分色结构能看出，内部做了明确的舱室划分：前部为电池安装舱，中部为传动与控制板安装区，后部预留了拓展搭载空间，各舱室之间有加强筋分隔，既提升了壳体的结构强度，也避免不同模块之间出现干涉。

　　安装边界方面，整车底部距离地面的间隙为10mm，能够越过高度不超过8mm的地面凸起障碍，履带张紧结构设计在后部承重轮位置，通过调整轮轴的安装长孔位置即可调节履带张紧度，不需要额外增加张紧轮部件，进一步简化了结构。顶部的凸起结构为状态指示灯安装位，高度不超过15mm，不会影响整体的通过性，前后端都做了15°的倒角处理，遇到轻微障碍时能顺利爬坡越障，不会出现端部卡滞的问题。在作为教学演示模型使用时，这套结构可以清晰展示履带行走机构的传动原理、舱室布局的设计逻辑，学生可以直接在这个基础结构上拓展加装机械臂、传感器等模块，完成不同功能的机器人改装；作为民用玩具使用时，紧凑的结构和稳定的行走性能，也能满足遥控行走、互动玩耍的使用需求，外壳的分色设计也提升了外观的辨识度，不需要额外做表面喷涂处理就能有较好的视觉效果。
