内圆锥面传动直齿锥齿轮结构

　　在差速器、机床主轴分度机构、小型农机转向传动单元这类需要相交轴动力传递的场景里，内圆锥面的锥齿轮往往能解决外啮合锥齿轮布置空间不足的问题，这类零件的齿面加工基准和安装基准的同轴度要求，比常规外锥齿轮高出近两个精度等级，建模阶段如果忽略了安装止口和齿圈的位置度约束，实际装配时很容易出现齿面偏载，运行几百小时就会出现点蚀甚至断齿。

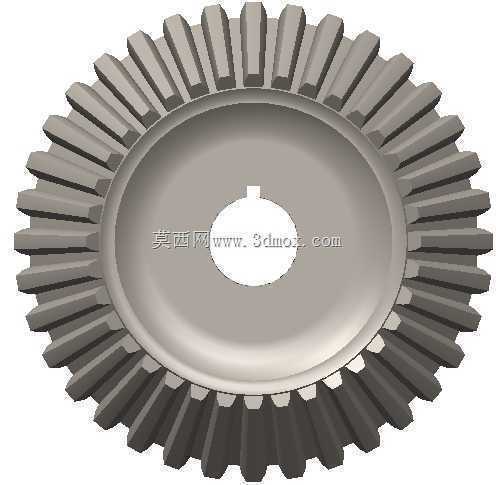

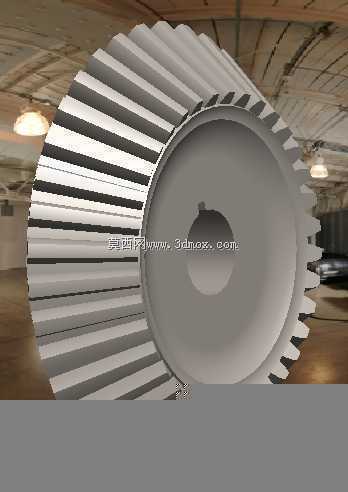

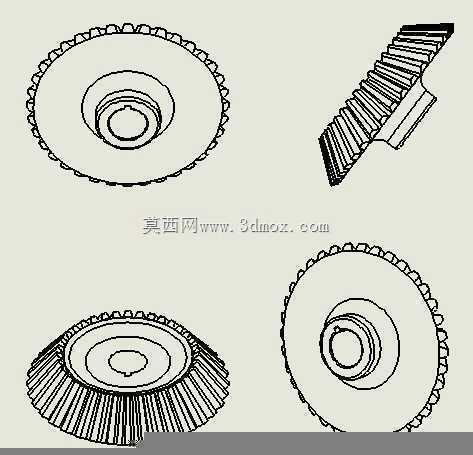

　　从结构上看，这款内圆锥齿轮的齿形沿内锥面均匀分布，齿向线与锥面母线保持固定夹角，啮合过程中轮齿的接触区会从齿的小端逐步向大端过渡，设计时特意将齿厚从大端到小端做了渐变处理，避免小端齿根强度不足的问题——很多新手建模时会直接用等齿厚拉伸切除生成齿形，忽略锥距变化带来的齿厚比例调整，实际加工出来的零件小端啮合间隙过大，大端又会出现卡滞。齿轮中心的内孔是核心安装基准，孔壁预留了键槽位置，键槽的对称度相对于内孔轴线的公差需要控制在0.02mm以内，和传动轴装配时，配合面选择过渡配合，既保证传动时不会出现相对窜动，也方便后期维护拆卸。

　　设计这类齿轮的时候，首先要确定的是安装轴的交角，常规工况下多为90度相交，但部分特殊传动场景会用到75度或者110度的交角，这时候分锥角的计算不能直接套用标准90度啮合的公式，需要根据传动比反推两个配对齿轮的分锥角，保证节锥面能够完全贴合。齿宽的选择也有讲究，一般取外锥距的三分之一左右，过宽的齿宽并不会提升多少承载能力，反而会因为加工时刀具的行程限制，导致小端齿面加工不到位，啮合时有效接触面积不足；齿宽过窄则会让单位齿面的载荷过大，降低零件的使用寿命。这款齿轮的背部设计了平整的安装定位端面，和传动轴的轴肩贴合时，端面的跳动公差需要控制在0.015mm以内，否则齿轮运转时会出现轴向窜动，直接影响啮合精度，甚至会产生异常的传动噪音。

　　实际应用中，这类内圆锥齿轮常和外锥齿轮配对组成内啮合锥齿轮副，相比外啮合结构，它的结构更紧凑，相同传动比下占用的径向空间能缩小30%左右，非常适合用在安装空间受限的手持动力工具、小型精密传动箱里。建模过程中，齿形的渐开线生成需要基于背锥面上的当量齿轮参数来计算，不能直接用端面参数生成渐开线后沿锥面阵列，否则齿形会出现畸变，实际啮合时会出现根切或者齿顶干涉的问题。齿根部分做了圆角过渡处理，圆角半径取模数的0.3倍，能够有效降低齿根的应力集中，提升齿轮的抗冲击能力——在有正反转切换的传动场景里，齿根圆角的作用尤为明显，很多早期失效的锥齿轮都是因为齿根圆角加工不到位，交变载荷作用下直接从齿根处断裂。

　　安装边界方面，齿轮装配到位后，齿面的啮合接触斑点需要控制在齿面中部，接触斑点沿齿高方向占比不小于40%，沿齿长方向占比不小于50%，如果接触斑点偏向齿的大端，说明安装距偏大，需要调整轴向垫片的厚度；如果偏向小端，则说明安装距偏小，同样需要调整垫片来补偿安装误差。齿轮的轴向定位依靠轴肩和锁紧螺母配合，锁紧螺母的预紧力不能过大，否则会导致轴承载荷异常升高，传动效率下降，也不能过小，否则运转过程中齿轮会出现轴向窜动，破坏啮合精度。日常维护时，这类齿轮需要采用极压齿轮油润滑，因为锥齿轮啮合时齿面存在相对滑动，普通润滑油无法形成足够强度的油膜，很容易出现齿面胶合的问题，尤其是在高速重载的工况下，润滑油的粘度选择需要根据工作温度和传动功率来匹配，低温环境下选择低粘度润滑油，高温重载场景则选择高粘度的极压齿轮油。
