流线型曲面异形旋转装饰构件三维设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:525375
  • 流线型曲面异形旋转装饰构件三维设计
  • 流线型曲面异形旋转装饰构件三维设计

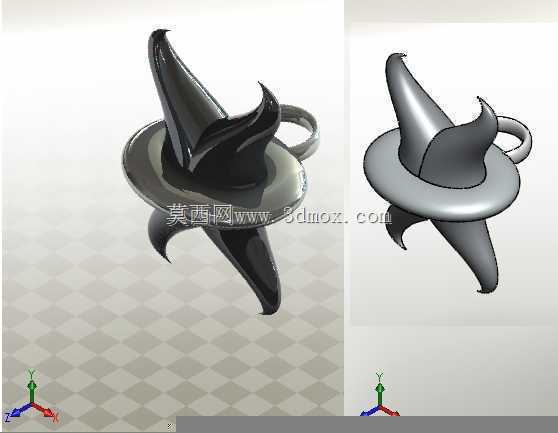

  该异形旋转构件的设计最初源于流体力学演示教具的开发需求,在实际工程场景中,这类带连续扭转曲面的结构可拓展应用于低转速流体搅拌终端、景观装置艺术构件、文创类机械摆件的核心结构,也可经过材质适配调整后作为小型流体管道内的扰流单元使用。从结构功能层面看,构件整体以中心环形基座为安装基准,三个均匀分布的扭转叶片沿环形基座周向120°等角排布,叶片型面采用双曲率连续顺滑过渡,不存在尖锐棱角与应力集中的直角转折,这种曲面设计一方面能在旋转过程中降低介质流经表面的紊流损耗,另一方面也能减少结构自身在转动时的风阻或液阻,避免运行过程中产生额外的振动噪音。设计阶段的核心思路是先确定中心环形基座的安装边界,环形基座的内孔预留标准紧固件的穿装空间,

  可适配常规的M3-M6规格螺栓与配套传动轴端连接,基座的轴向厚度控制在满足扭转力矩传递的最小尺寸区间,避免不必要的材料冗余。叶片的型线构建采用多截面扫掠的建模逻辑,从基座连接处的叶根到自由端的叶尖,截面宽度逐步收窄,扭转角度沿叶高方向线性渐变,既保证叶根位置与基座连接的结构强度,能承受旋转过程中产生的离心载荷,也让叶尖位置的曲面过渡更顺滑,不会出现局部曲率突变导致的结构薄弱点。在安装边界的考量上,构件整体的最大回转直径控制在适配小型演示设备、桌面级摆件的尺寸区间,轴向总高度与回转直径的比例控制在1:1.2左右,安装时仅需通过中心环形基座的端面与配套轴端或固定座贴合,依靠环形端面的摩擦力与紧固件的预紧力即可完成固定,

  不需要额外设计复杂的定位卡扣或连接结构,拆装维护的便捷性较高。针对不同的应用场景,该结构的材质适配范围较广,作为教具或摆件使用时可采用树脂3D打印、ABS注塑成型,表面做抛光或哑光喷涂处理即可呈现图中的质感效果;作为工业扰流或搅拌部件使用时,可更换为不锈钢、铝合金等金属材质,通过五轴铣削或精密铸造工艺完成加工,曲面的轮廓度公差可控制在±0.1mm以内,满足流体工况下的型面精度要求。实际建模过程中需要重点关注叶片与环形基座连接处的圆角过渡,该位置是应力集中的高发区域,建模时需保证圆角半径沿叶根周向连续变化,避免出现圆角中断或局部半径过小的问题,防止构件在长期旋转受力过程中出现根部断裂的失效情况。另外,三个叶片的周向位置度需要严格保证,

  120°的等分角度偏差需控制在±0.5°以内,否则构件旋转时会出现动不平衡量,引发整体设备的振动,尤其是在转速高于100rpm的使用场景下,动平衡的校正需要在建模阶段就通过质量属性评估完成初步校验,确保三个叶片的体积、质心位置相对于中心回转轴线完全对称,减少后续实际加工后的动平衡校正工作量。从结构的拓展性来看,该构件的叶片型面可根据实际使用的介质特性调整扭转角度与叶型曲率,比如应用于气体扰流场景时可适当增大叶片的扭转角度,提升气流扰动的范围;应用于低粘度液体搅拌场景时可适当减小叶型的宽度,降低搅拌过程中的运行阻力。中心环形基座的内孔尺寸也可根据配套的传动轴直径做参数化调整,不需要重新构建整体曲面,仅需修改基座的草图参数即可完成系列化尺寸的适配,能够快速匹配不同安装尺寸的配套设备。
