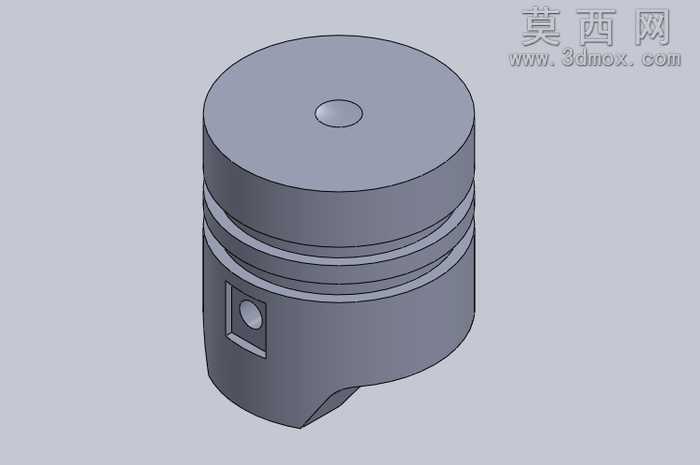

内燃机活塞结构三维设计作品

本作品为内燃机核心部件活塞的三维建模设计成果，建模过程围绕活塞的实际功能逻辑展开结构还原。首先在三维建模环境中以回转体基础特征搭建活塞主体轮廓，精准还原活塞顶部的燃烧室凹坑结构，该凹坑的弧度、深度参数均参考通用小排量内燃机活塞的常规设计比例设定，保证结构符合油气混合的功能需求。活塞头部的环带区域做了分层结构处理，清晰区分出两道气环槽与一道油环槽的位置，环槽的宽度、深度以及槽间的岸部高度都按照活塞密封、刮油的功能逻辑做了参数化设定，环槽边缘做了微小的倒角处理，还原实际加工中的工艺细节，避免应力集中问题。活塞销座部分在裙部两侧做了对称的凸台结构，销孔为贯通式设计，孔壁做了光滑处理，同时在销座与裙部的衔接位置做了圆弧过渡结构，还原实际活塞工作时的受力分散设计，降低销座位置的应力集中风险。活塞裙部做了适配缸套配合的微变型轮廓设计，底部的缺口结构用于避让曲轴连杆的运动轨迹，避免工作过程中出现运动干涉。材质渲染阶段，活塞整体采用铝合金材质的质感表现，金属表面做了细腻的哑光磨砂处理，还原铝合金活塞经机加工后的真实表面质感，环槽区域的金属反光度略高于裙部，体现机加工面的粗糙度差异，顶部区域因模拟工作环境的高温接触属性，做了轻微的色泽加深处理，更贴近实际使用后的活塞外观特征。渲染场景采用柔和的均匀布光，多角度光线勾勒出活塞的回转体轮廓与环槽、销孔的结构层次，阴影做了柔化处理，让整体结构展示清晰直观，既体现活塞作为动力核心部件的精密机械属性，也完整呈现了各部分结构的设计逻辑与功能关联，可作为内燃机结构教学、动力部件设计参考的三维展示素材。
