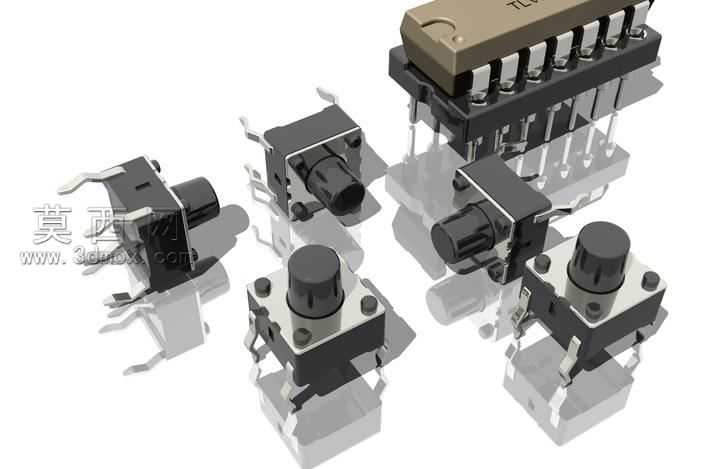

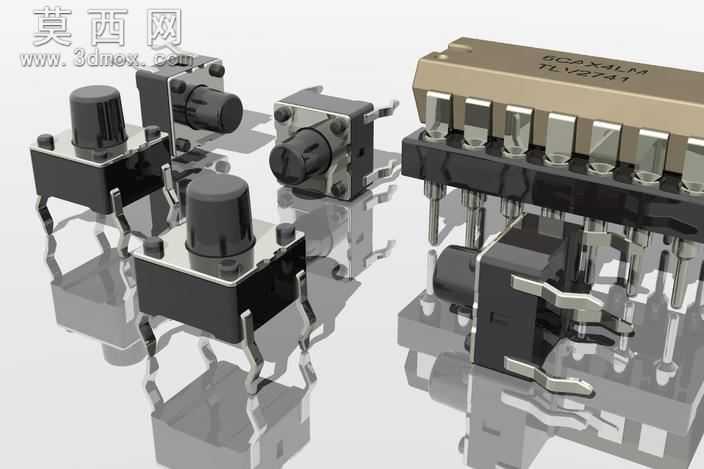

多款轻触式迷你按钮开关三维结构设计

本次设计的多款迷你按钮开关三维模型，采用参数化建模方式完成全结构还原，建模过程中严格遵循电子元器件行业通用尺寸规范，对不同封装形式的开关结构进行了精细化复刻。建模阶段首先完成底座基座的结构绘制，针对不同引脚布局的直插式、侧插式开关分别绘制了对应定位柱、引脚卡槽的结构特征，确保引脚与基座的配合间隙符合实际装配公差要求。按键帽部分根据不同操作高度、按压触感的需求，分别设计了圆柱式、方台式等多种外形，同时还原了按键与基座之间的卡扣限位结构，保证虚拟装配下按键可实现预设行程的往复运动。针对多联排式的开关组模型，单独绘制了公共基座、联动定位条的结构，确保每一个独立按键单元的位置精度符合PCB板焊接的孔位要求。材质渲染阶段，基座部分采用阻燃尼龙材质质感，调整材质参数还原哑光黑色塑料的磨砂表面特性，金属引脚部分赋予镀锡铜合金材质，添加轻微的金属反光与表面钝化质感，按键帽部分根据不同使用场景分别设置了哑光黑、半透黑等不同的塑料材质表现，部分带定位凸点的侧按开关还还原了金属弹片的外露结构，赋予不锈钢材质的金属光泽。设计过程中充分考虑了开关的实际使用场景，对每一款开关的按压行程、引脚间距、安装定位尺寸都做了精准的参数约束，既可以用于电子产品结构设计时的装配干涉检查，也可用于电子元器件的展示教学使用。所有模型的结构都做了可编辑的参数化关联，后续可根据实际需求调整按键高度、引脚长度、基座尺寸等参数，快速衍生出不同规格的同系列开关模型，渲染阶段采用柔光无影的摄影棚布光，搭配反光地面充分展现不同结构开关的外形特征与材质差异，清晰呈现每一处细节结构。
